50 | Magyar
1 619 929 K24 | (28.3.12) Bosch Power Tools
azt alá kell támasztani (például a Bosch gyártmányú
PTA 1000 görgős támasz segítségével).
f Ne tegye az ujjait a munkaasztal felállításakor vagy
összeszerelésekor a csuklók közelébe. Ellenkező
esetben becsípheti az ujjait.
Jelképes ábrák
A következő szimbólumoknak komoly jelentőségük lehet az
Ön munkaasztalának használata során. Jegyezze meg ezeket
a szimbólumokat és jelentésüket. A szimbólumok helyes
interpretálása segítségére lehet a munkaasztal jobb és
biztonságosabb használatában.
A termék és alkalmazási lehetőségei
leírása
Rendeltetésszerű használat
A munkaasztal a következő, Bosch gyártmányú, rögzített
helyzetben üzemeltethető fűrészek felfogására szolgál
(Állapot 2012.02):
A munkaasztal az elektromos kéziszerszámmal együtt lapok
és profilok hosszának lerövidítésére szolgál.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek
sorszámozása a munkaasztalnak az ábra-oldalakon található
képére vonatkozik.
1 Fogantyú
2 Reteszelő/reteszelés feloldó gomb
3 Kereszttámaszok
4 Felvevő adapter
5 Reteszelő gomb
6 Lerakó kengyel
7 Szállító kerekek
8 Szállító fogantyú
9 Elektromos kéziszerszám rögzítőkészlet
10 A lerakó kengyel zárócsapszegei
A képeken látható vagy a szövegben leírt tartozékok részben nem
tartoznak a standard szállítmányhoz. Tartozékprogramunkban
valamennyi tartozék megtalálható.
Műszaki adatok
Összeszerelés
Szállítmány tartalma
A munkaasztal összeszerelése előtt ellenőrizze, hogy az
asztallal együtt az alábbiakban felsorolt valamennyi alkatrész
is kiszállításra került-e:
– Munkaasztal PTA 2000
– Rögzítőkészlet 9, a következőkből áll:
M8 x 45 kereszthornyos fejű csavar (3 darab),
M8 x 55 kereszthornyos fejű csavar (1 darab/PPS 7 S),
M8 x 35 kereszthornyos fejű csavar (1 darab/PTS 10),
Alátétek (4 darab),
M8 zárófogas anyák (4 darab)

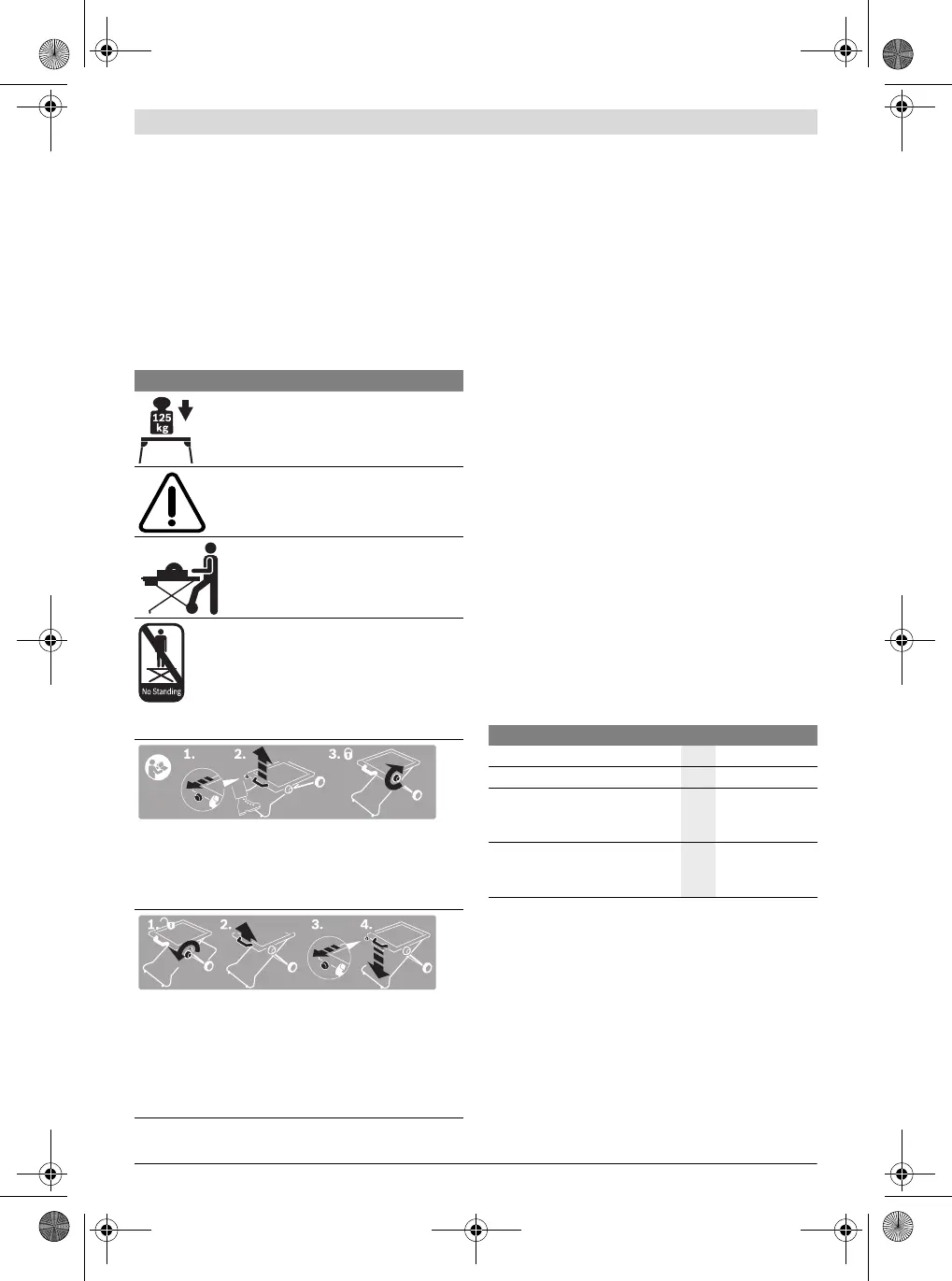

Jel Magyarázat
A munkaasztal maximális teherbírása
(elektromos kéziszerszám +
megmunkálásra kerülő munkadarab)
125 kg.
Az elektromos kéziszerszámot mindig a
mindenkori ábrán látható módon szerelje
fel. (lásd a „B1”–„B2” ábrát)
Ügyeljen a megfelelő kezelési helyzetre. A
munkához mindig a kerekek felőli oldalra
álljon. (lásd a „C” ábrát)
f Ne terhelje túl a munkaasztalt és ne
használja azt sem létraként, sem
állványként. A munkaasztal
túlterhelése, vagy a munkaasztalra való
felállás ahhoz vezethet, hogy a
munkaasztal súlypontja magasabbra
kerül és a munkaasztal felbillen.
A munkaasztal felállításához szükséges lépéseket mutatja.
1. Húzza ki a reteszelés feloldó gombot
2. Tegye a lábát a szállítófogantyúra és húzza fel a fogantyút
3. Húzza meg szorosra a reteszelő gombot
A munkaasztal összeállításához szükséges lépéseket
mutatja.
1. Oldja ki a reteszelő gombot
2. Kissé húzza fel a fogantyút
3. Húzza ki a reteszelés feloldó gombot
4. Lassan vezesse lefelé a fogantyúnál fogva a munkaasztalt
– PPS 7S 3 603 M03 3..
– PTS 10 3 603 L03 2..
Munkaasztal PTA 2000
Cikkszám 3 603 M05 300
Munkaasztal magassága
mm 595
max. teherbírás (elektromos
kéziszerszám + megmunkálásra
kerülő munkadarab)
kg 125
Súly az „EPTA-Procedure
01/2003” (2003/01
EPTA-eljárás) szerint
kg 13
