■ Avant toute intervention sur l’appareil pro-
prement dit, toujours retirer la fiche du câ-
ble d’alimentation de la prise de courant.
Montage :
Monter la tubulure d’évacuation des poussières 8
sur la plaque de base 7, la fente montrant vers la
vis moletée 6, jusqu’à ce qu’elle s’encliquette de
manière perceptible.
Démontage :
Ecarter légèrement la tubulure d’évacuation 8 au
niveau de la fente et la retirer de la plaque de
base 7.
■ Avant toute intervention sur l’appareil pro-
prement dit, toujours retirer la fiche du câ-
ble d’alimentation de la prise de courant.
– D’abord démonter l’outil de coupe.
– Pour monter le dispositif pour coupes circulai-
res 11 (accessoire), nous recommandons
d’enlever la plaque de base 7.
– Monter la plaque filetée 14 en veillant à ce que
les nez de guidage prennent dans les enco-
ches de la plaque de base 7 (voir flèches).
– Visser le bras de coupe circulaire 15 la gra-
duation vers le bas, sur la plaque filetée 14 (se
trouvant dans la plaque de base 7) au moyen
de l’écrou rond 16.
– Positionner le tourillon 17 dans le guidage, ré-
gler le diamètre nécessaire et fixer avec
l’écrou de blocage 20. Les indications se trou-
vant sur le bras de coupe circulaire 15 corres-
pondent au diamètre du cercle à découper.
– Fixer la poignée 19 sur le bras de coupe circu-
laire 15 au moyen de la vis 18. Afin d’appliquer
le diamètre maximal, la poignée 19 peut égale-
ment être utilisée pour bloquer le tourillon 17.
– Monter la plaque de base 7 munie du dispositif
pour coupes circulaires 11.
– Monter l’outil de coupe.

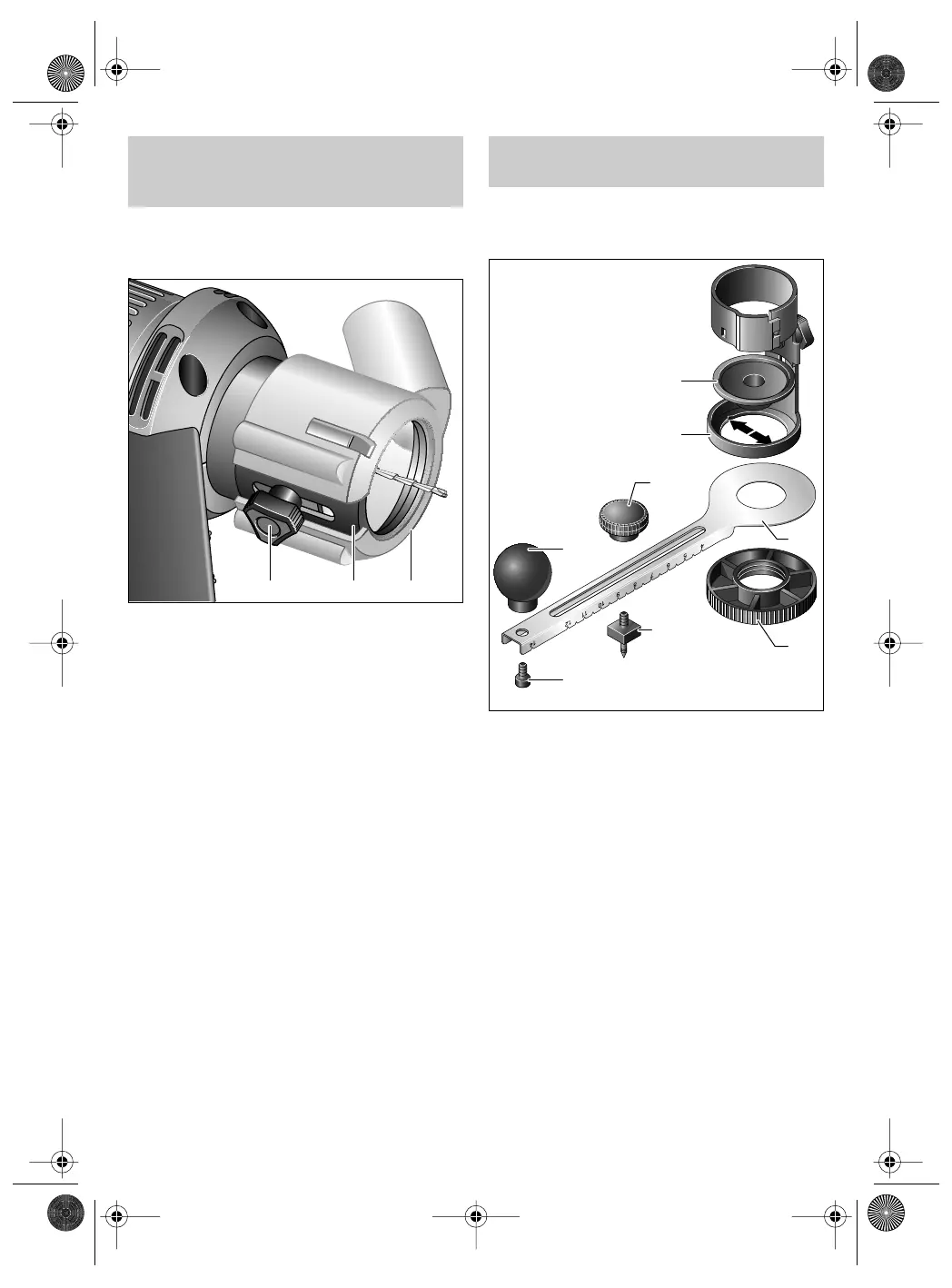

Montage/démontage de la
tubulure d’évacuation des
poussières
8 7 6
Montage du dispositif pour
coupes circulaires
14
7
20
17
18
19
16
15
