■ Tirar a ficha da tomada antes do todos os
trabalhos no aparelho.
– Desmontar primeiramente a ferramenta de
corte.
– Para a montagem do cortador circular 11
(acessório), recomendamos que seja retirada
a placa de base 7.
– Introduzir a placa roscada 14 com ressaltos de
guia nos entalhes (setas) da placa de base 7.
– Aparafusar o braço de corte circular 15, com a
escala para baixo, com a porca redonda 16 na
placa de base 14 (na placa de base 7).
– Introduzir o punção 17 no guia, ajustar o diâ-
metro necessário e fixar com a porca de fixa-
ção 20. As indicações sobre o braço de corte
circular 15 correspondem ao diâmetro do cir-
culo a ser cortado.
– Fixar o punho 19 com o parafuso 18 no braço
de corte circular 15. Para a utilização do má-
ximo diâmetro de circunferência, também é
possível utilizar o punho 19 para contra-apoiar
o punção 17.
– Montar a placa de base 7 com o cortador circu-
lar 11 aplicado.
– Introduzir ferramenta de corte.
■ Trabalhe sempre no sentido dos ponteiros
do relógio.
■ O aparelho só pode ser utilizado para cortar
materiais com uma espessura de até
25 mm.
■ Não freiar com a tecla Spindellock (Blo-
queio de veio).
■ Manter o veio e a placa de base sempre lim-
pos.
Deverá utilizar as ferramentas de corte de acordo
com o material a ser trabalhado.
É possível realizar recortes de qualquer forma
sem pré-furar, apenas introduzindo a ferramenta
de corte com a máquina funcionando.
Apoiar o aparelho com o canto da placa de
base num ângulo de aprox. 45° sobre a peça ser
trabalhada e ligar. Mergulhar a ferramenta de
corte lentamente sobre a peça a ser trabalhada.
Após alcançar a profundidade de corte ne-
cessária, deverá colocar a máquina novamente
na posição de trabalho normal, de modo que a
placa de base esteja apoiada com toda a superfí-
cie. Continuar a cortar ao longo da linha de corte.
Após terminado o processo de trabalho, deverá
primeiro desligar o aparelho e em seguida retirá-
lo do corte.
Para proteger superfícies sensíveis, p. ex. cerâ-
mica, deverá colocar a sapata de deslize 10
(acessório) sobre a placa de base 7.
A sapata de deslize 10 (acessório) também pode
ser utilizada como esbarro paralelo para cortes
rectos.
■ Tirar a ficha da tomada antes do todos os
trabalhos no aparelho.
☞
Sempre manter o aparelho e as aberturas
de ventilação limpas, para trabalhar bem e
de forma segura. Limpar a admissão e a
placa de base a cada substituição.
Caso o aparelho venha a apresentar falhas, ape-
sar de cuidadosos processos de fabricação e de
controlo de qualidade, deve ser reparado em um
serviço técnico autorizado para aparelhos eléctri-
cos Bosch.
No caso de informações e encomendas de aces-
sórios, indique por favor sem falta o número de
encomenda de 10 algarismos do aparelho!

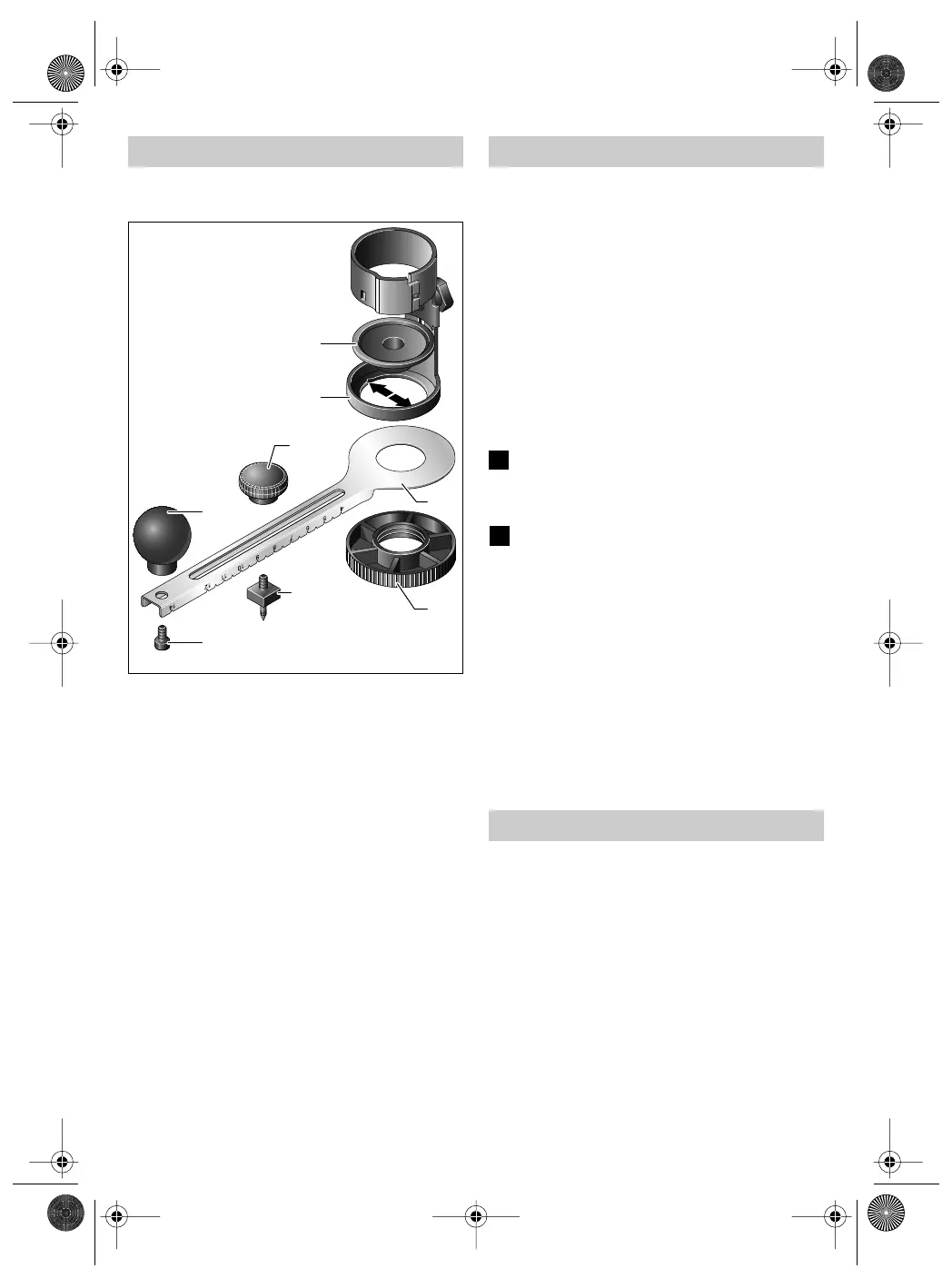

Montar o cortador circular
14
7
20
17
18
19
16
15
Instruções para o trabalho
Manutenção e conservação
E
F
