■ Prima di qualunque intervento alla mac-
china, estrarre la spina dalla presa di rete.
– Smontare prima l’utensile da taglio.
– Per montare la guida per tagli circolari 11 (ac-
cessorio opzionale) raccomandiamo di smon-
tare prima la piastra base 7.
– Posare la piastra filettata 14 inserendo i naselli
di guida nelle rientranze (frecce) della piastra
base 7.
– Con la scala rivolta verso il basso, avvitare il
braccio della guida per tagli circolari 15 con il
dado cilindrico 16 alla piastra filettata 14 (nella
piastra base 7).
– Posare il perno guida 17 nella scanalatura, re-
golare il diametro necessario e fissare con la
rispettiva madrevite 20. I dati sul braccio della
guida per tagli circolari 15 corrispondono al
diametro del cerchio che si intende tagliare.
– Fissare l’impugnatura 19 con la vite 18 al brac-
cio della guida per tagli circolari 15. Per utiliz-
zare il massimo del diametro del cerchio è pos-
sibile utilizzare anche l’impugnatura 19 per fis-
sare il perno guida 17.
– Montare la piastra base 7 con la guida per tagli
circolari 11 applicata.
– Montare l’utensile da taglio.
■ Lavorare sempre procedendo in senso ora-
rio.
■ La macchina può essere utilizzata esclusi-
vamente per l’esecuzione di tagli in mate-
riali con uno spessore massimo di 25 mm.
■ Non cercare di frenare il movimento rotato-
rio utilizzando il pulsante di blocco della te-
sta portamandrino.
■ Tenere sempre puliti il mandrino e la piastra
di base.
Utilizzare sempre gli utensili da taglio adatti a se-
conda del tipo di materiale in lavorazione.
Applicando l’utensile a tuffo sul materiale in lavo-
razione mentre la macchina è in azione, è possi-
bile eseguire tagli dal pieno di ogni forma senza
necessità di dover fare prima dei fori.
Applicare il bordo della piastra base della
macchina con un’angolatura di circa 45° sul
pezzo in lavorazione ed avviare la macchina.
Operando con la dovuta accortezza, iniziare il ta-
glio sul pezzo in lavorazione.
Una volta raggiunta la profondità di taglio ne-
cessaria, mettere la macchina nuovamente alla
normale posizione operativa in modo tale che la
piastra base poggi completamente sulla superfi-
cie. Continuare l’operazione di taglio operando
lungo la linea di taglio.
A conclusione dell’operazione di lavoro, disinse-
rire la macchina prima di estrarla dal taglio.
Al fine di proteggere superfici delicate di pezzi in
lavorazione, come per esempio la ceramica, ap-
plicare il pattino di scorrimento 10 (accessorio op-
zionale) sulla piastra base 7.
Il pattino di scorrimento 10 (accessorio opzionale)
può essere utilizzato anche come guida parallela
per l’esecuzione di tagli diritti.

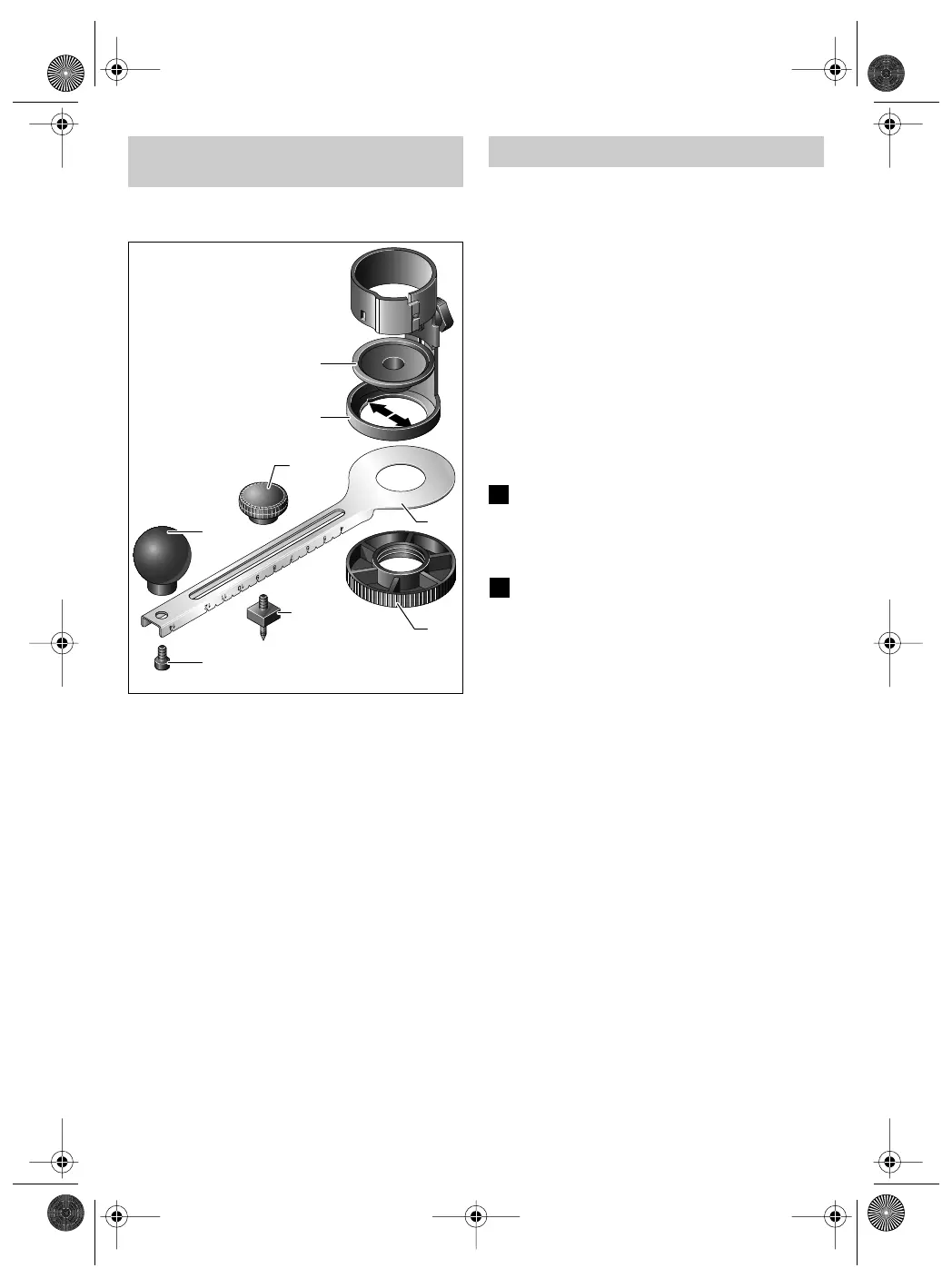

Montaggio della guida
per tagli circolari
14
7
20
17
18
19
16
15
Istruzioni per il lavoro
E
F
