■ Før alle arbeider på maskinen utføres må
støpselet trekkes ut.
– Demonter først skjæreverktøyet.
– Til montering av sirkelføring 11 (tilbehør) anbe-
faler vi å ta av fotplate 7.
– Legg gjengeplate 14 med føringsspissene inn i
utsparingene (piler) til fotplate 7.
– Skru sirkelføringsarm 15 - med skalaen pe-
kende nedover - med rundmutter 16 på gjen-
geplate 14 (i fotplate 7).
– Legg innstikksdor 17 inn i føringen, innstill nød-
vendig diameter og lås med låsemutter 20. In-
formasjonene på sirkelføringsarm 15 tilsvarer
diameteren til sirkelen som skal skjæres.
– Lås håndtak 19 med skrue 18 på sirkelførings-
arm 15. Til bruk av den maksimale sirkeldia-
meteren kan også håndtak 19 brukes til å kon-
tre innstikksdor 17.
– Monter fotplate 7 med påsatt sirkelføring 11.
– Sett inn skjæreverktøyet.
■ Arbeid alltid med urviserne.
■ Maskinen kan kun brukes til skjæring opp
til en materialtykkelse på 25 mm.
■ Ikke brems med spindellås-tasten.
■ Hold alltid spindelen og fotplaten ren.
Bruk skjæreverktøy som passer til materialet som
skal bearbeides.
Enhver form av utskjæringer kan lages uten for-
boring ved å stikke skjæreverktøyet inn mens
maskinen går.
Sett maskinen med kanten av fotplaten i ca.
45°-vinkel på arbeidsemnet og slå på. Før skjæ-
reverktøyet langsomt inn i arbeidsemnet.
Når den nødvendige skjæredybden er nådd
må maskinen settes tilbake til normal arbeidsstil-
ling, slik at fotplaten ligger på med hele sin flate.
Skjær videre langs skjærelinjen.
Etter arbeidet må maskinen først slås av og der-
etter trekkes ut av snittet.
For å beskytte ømfindtlige overflater på arbeids-
emnene, f. eks. keramikk, må glidesko 10 (tilbe-
hør) settes på fotplate 7.
Glidesko 10 (tilbehør) kan også brukes som pa-
rallellanlegg for rette snitt.
■ Før alle arbeider på maskinen utføres må
støpselet trekkes ut.
☞
Maskin og ventilasjonsspalter må alltid hol-
des rene for å kunne arbeide bra og sikkert.
Rengjør verktøyfestet og fotplaten ved
hvert skifte.
Skulle maskinen svikte til tross for omhyggelige
produksjons- og kontrollmetoder, må reparasjo-
nen utføres av et autorisert serviceverksted for
Bosch-elektroverktøy.
Ved alle forespørsler og reservedelsbestillinger
må du absolutt oppgi maskinens 10-sifrede bestil-
lingsnummer!

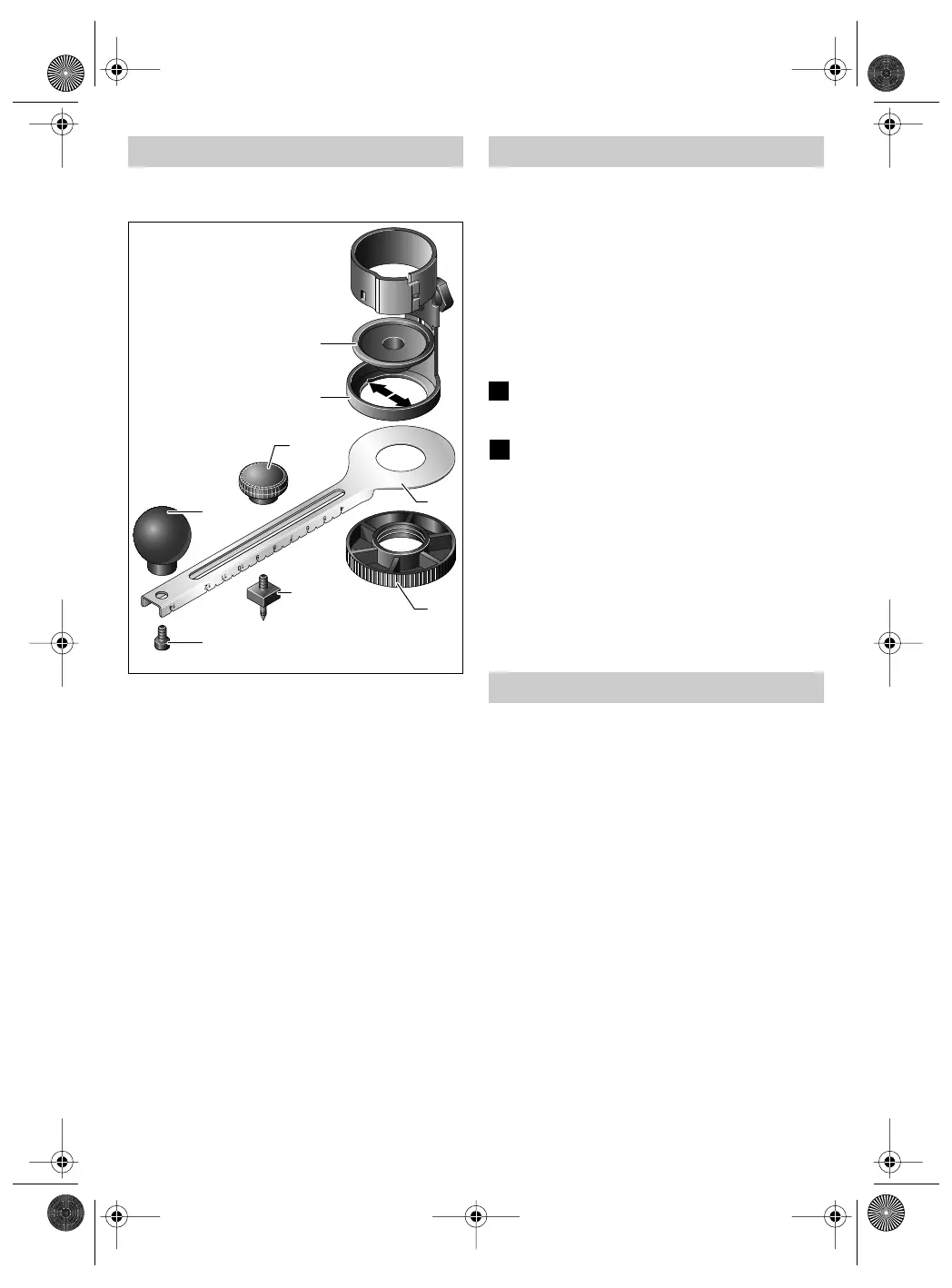

Montering av sirkelføringen
14
7
20
17
18
19
16
15
Arbeidshenvisninger
Vedlikehold og rengjøring
E
