■ Irrota pistotulppa pistorasiasta ennen kaik-
kia laitteeseen kohdistuvia töitä.
– Irrota ensin leikkaustyökalu.
– Suosittelemme jalkalevyn 7 irrottamista pyörö-
leikkauslaitetta 11 (lisätarvike) asennettaessa.
– Aseta kierteityslevyn 14 ohjainnokat jalkale-
vyn 7 aukkoihin (nuolet).
– Ruuvaa kiinni pyöröleikkausvarsi 15, asteikko
alaspäin, (jalkalevyssä 7 sijaitsevaan) kiertei-
tyslevyyn 14 rengasmutterin 16 avulla.
– Aseta irtotuurna 17 ohjaukseen, säädä tarvit-
tava halkaisija ja kiristä lukitusmutterilla 20.
Pyöröleikkausvarren 15 merkinnät vastaavat
leikattavan ympyrän halkaisijaa.
– Kiinnitä kahva 19 pyöröleikkausvarteen 15
ruuvin 18 avulla. Suurimman mahdollisen ym-
pyrän halkaisijan käyttämiseksi voidaan myös
käyttää kahvaa 19 irtotuurnan 17 peilikuvana.
– Asenna jalkalevy 7 asennettuine pyöröleik-
kauslaitteineen 11.
– Aseta leikkaustyökalu paikoilleen.
■ Työskentele aina myötäpäivään.
■ Laitetta voidaan käyttää ainoastaan alle
25 mm materiaalin leikkaamiseen.
■ Älä jarruta konetta karan lukituspainik-
keella.
■ Pidä aina kara ja jalkalevy puhtaana.
Leikkaustyökalut tulee valita työstettävän materi-
aalin mukaan.
Kaikenmuotoiset aukot ovat mahdollisia ilman
esiporausta upottamalla leikkaustyökalu työkap-
paleeseen koneen käydessä.
Aseta koneen reuna työkappaleelle n. 45°
kulmassa ja käynnistä kone. Upota leikkaustyö-
kalu hitaasti työkappaleeseen.
Kun haluttu leikkaussyvyys on saavutettu,
saatetaan kone taas normaaliin työasentoon, jol-
loin jalkalevy kokonaisuudessaan tukee työkap-
paleeseen. Jatka leikkaamista merkkiviivaa pit-
kin.
Sahauksen loputtua tulee laite ensin pysäyttää ja
sitten vasta poistaa sahanterä työkappaleesta.
Herkkien pintojen, esim. keramiikan suojelemi-
seksi, asennetaan jalkalevyyn 7 liukutalla 10 (li-
sätarvike).
Liukutallaa 10 (lisätarvike) voidaan käyttää myös
suuntaisohjaimena suoria leikkauksia varten.
■ Irrota pistotulppa pistorasiasta ennen kaik-
kia laitteeseen kohdistuvia töitä.
☞
Pidä aina laite ja tuuletusaukot puhtaina
voidaksesi työskennellä hyvin ja turvalli-
sesti. Puhdista työkalunpidin ja jalkalevy jo-
kaisen vaihdon yhteydessä.
Tämä laite on suunniteltu, valmistettu ja testattu
erittäin huolellisesti. Mikäli siinä siitä huolimatta il-
menee jokin vika, anna vain Bosch-huoltoliikkeen
suorittaa tarvittavat korjaukset.
Ilmoita ehdottomasti laitteen 10-numeroinen
tilausnumero kaikissa kyselyissä ja varaosatila-
uksissa!

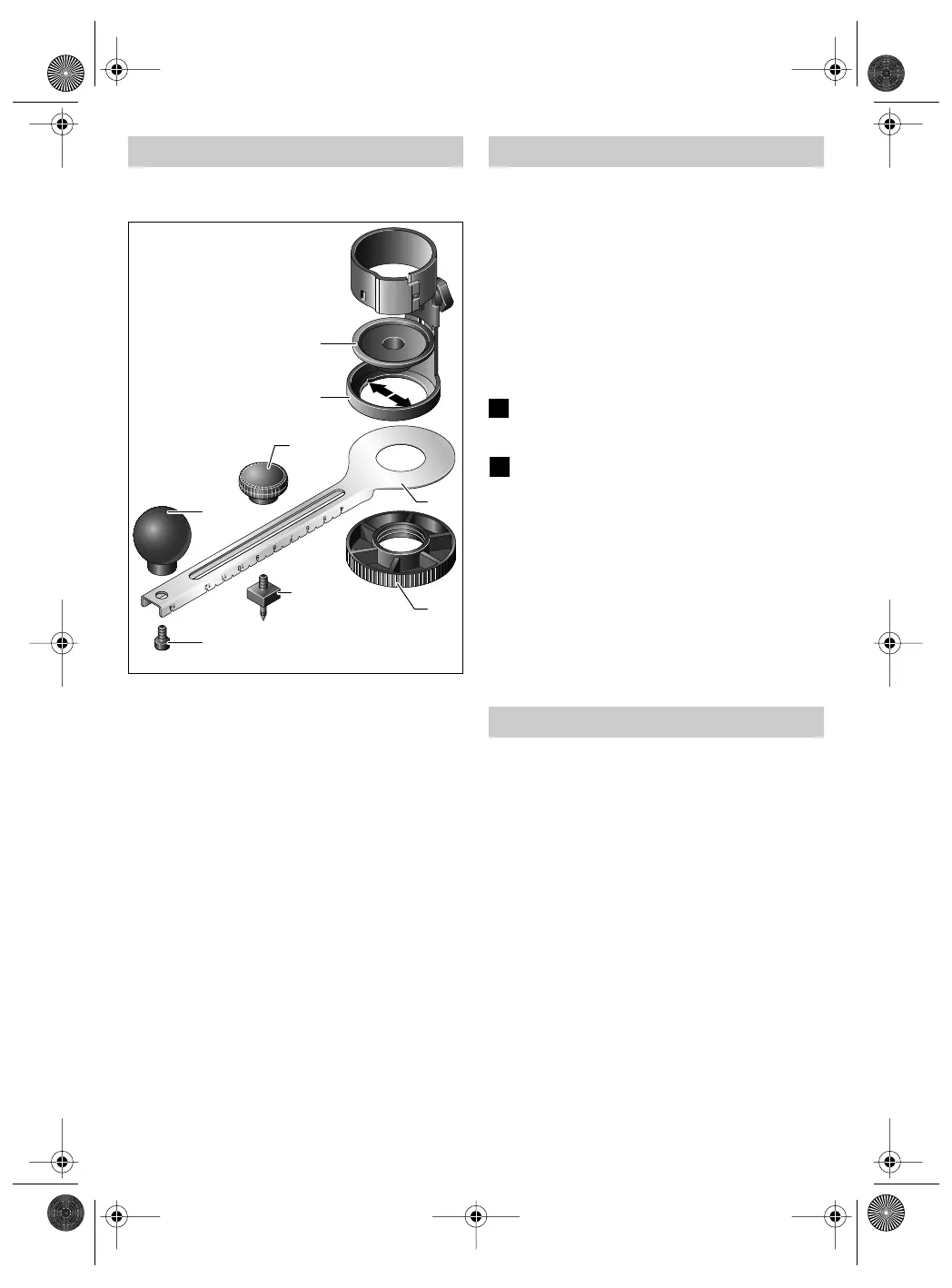

Pyöröleikkauslaitteen asennus
14
7
20
17
18
19
16
15
Työskentelyohjeita
Huolto ja puhdistus
