18
PRÉPARATION DES DISPOSITIFS
DE FIXATION DE LA SCIE
Pour les scies à onglet GCM12SD, CM12SD, CM12, CM10GD,
CM8S :
Voir Figure 4.
1. Placez une plaque de montage coulissante à longue fente (1)
sur deux des boulons de carrosserie M8 x 26 mm et faites
avancer vers l’avant du support de montage comme illustré à la
Figure 4.
2. Placez une plaque de montage coulissante à courte fente (2) sur
deux des boulons de carrosserie M8 x 26 mm et faites avancer
vers l’arrière du support de montage comme illustré à la Figure
4.
Pour les scies à onglet 5412(L), 4212(L) et 3912 :
Voir Figure 4.
1. Placez une plaque de montage coulissante à fente longue (1)
sur deux des boulons de carrosserie M8 x 44 mm, et enfilez-les
dans la partie avant du support de montage comme illustré à la
Figure 4.
2. Placez une plaque de montage coulissante à fente courte (2) sur
deux des boulons de carrosserie M8 x 44 mm, et enfilez-les
dans la partie arrière du support de montage comme illustré à
la Figure 4.
Pour les scies à onglet 4410(L) et 4405 :
Voir Figures 4 & 5.
1. Placez une plaque de montage coulissante à fente longue (1)
sur chacun des boulons de carrosserie M8 x 26 mm, et enfilez-
les dans la partie avant du support de montage comme illustré
à la Figure 4.
2. Avant de faire glisser la plaque de montage à fond vers l'avant,
enfilez un dispositif de retenue de boulon (3) sur chaque
boulon, comme illustré à la Figure 5. Quand il sera
complètement enfilé, il empêchera le boulon le plus court de
tomber au-dessous de la surface du haut de la monture de
l'outil.
3. Placez une plaque de montage coulissante à fente courte (2) sur
deux des boulons de carrosserie M8 x 44 mm, et enfilez-les
dans la partie arrière du support de montage comme illustré à
la Figure 4.
Remarque : la plaque de montage coulissante à fente longue
s'alignera avec la fente horizontale à l'avant du dispositif de
fixation pour recevoir des scies à onglet Bosch avec des trous de
montage excentrés (5412L, 4410L et 4212L).
Assemblage

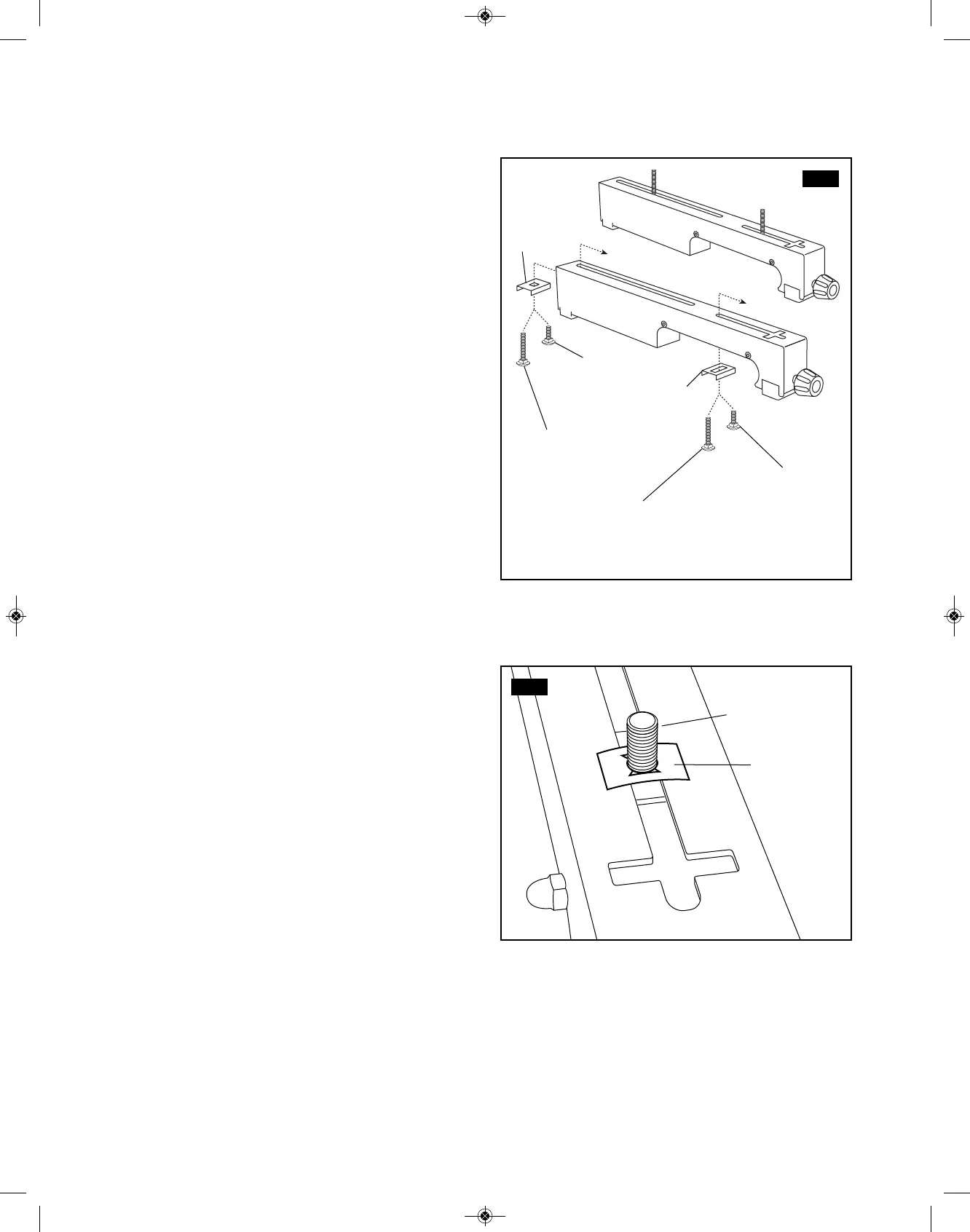

FIG. 4
M8 x 44 mm
[Scies à onglet
5412(L), 4212(L),
et 3912]
M8 x 44 mm
[Scies à onglet
5412(L), 4212(L),
4410(L), 4405, et
3912]
M8 x 26 mm
[Scies à onglet
GCM12SD,
CM12SD, CM12
CM10GD, CM8S]
M8 x 26 mm
[Scies à onglet
GCM12SD, CM12SD,
CM12, CM10GD,
CM8S, 4410(L) et
4405]
1
2
FIG. 5
3
M8 x 26 mm
[scies à onglet
4410(L) et 4405]
