Informations relatives au produit
Tronic 3000 – 6 721 803 545 (2020/02)
34

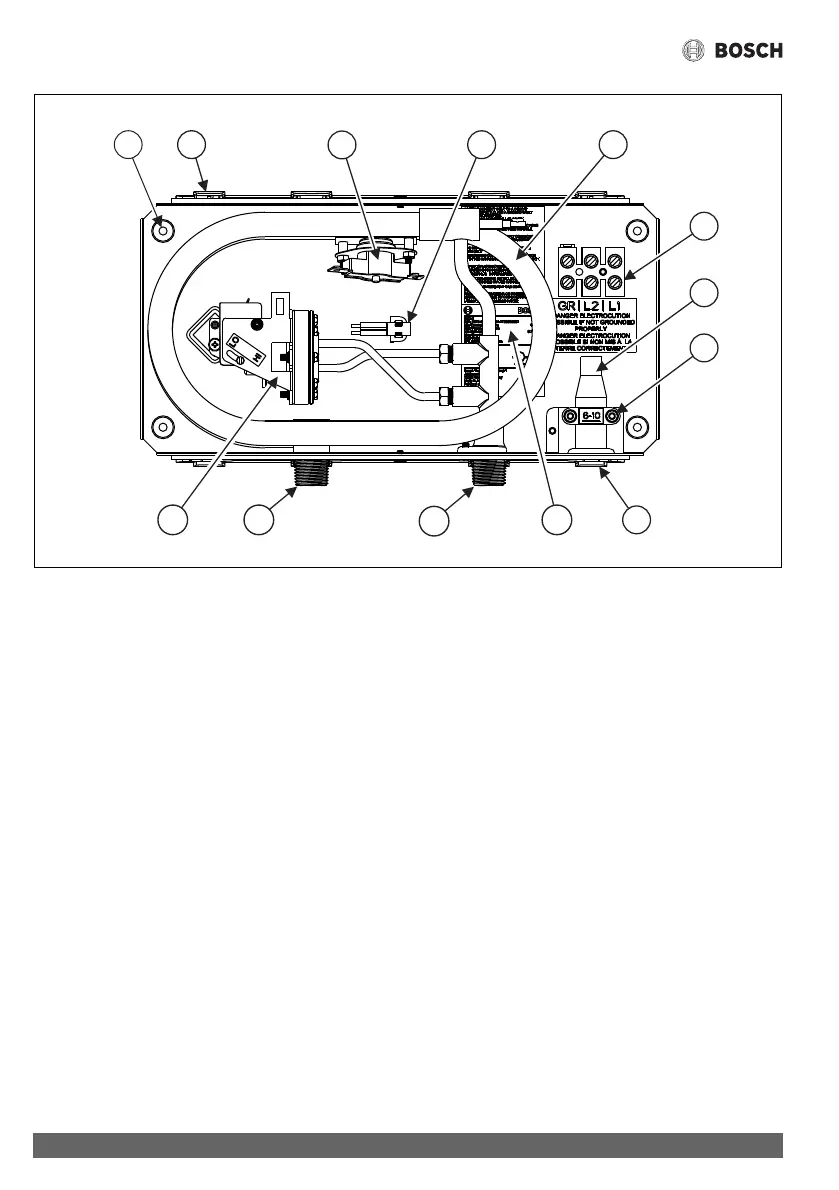

Fig. 3 Composants intérieurs
[1] Trou de fixation
[2] Garniture supérieure
[3] Protecteur thermique (à ré enclenchement manuel)
[4] Lampe néon
[5] Résistances électriques
[6] Bornier
[7] Gaine en caoutchouc
[8] Serre-câble
[9] Entrée côté du câble
[10] Numéro de série est modelé sur la plaque signalétique
[11] Entrée d’eau froide
[12] Sortie d’eau chaude
[13] Sonde de débit d’eau
2
9
11
12
1
3
4
5
6
7
8
6721803545-01.1V
10
13
