3.6 Konstrukcja urządzenia

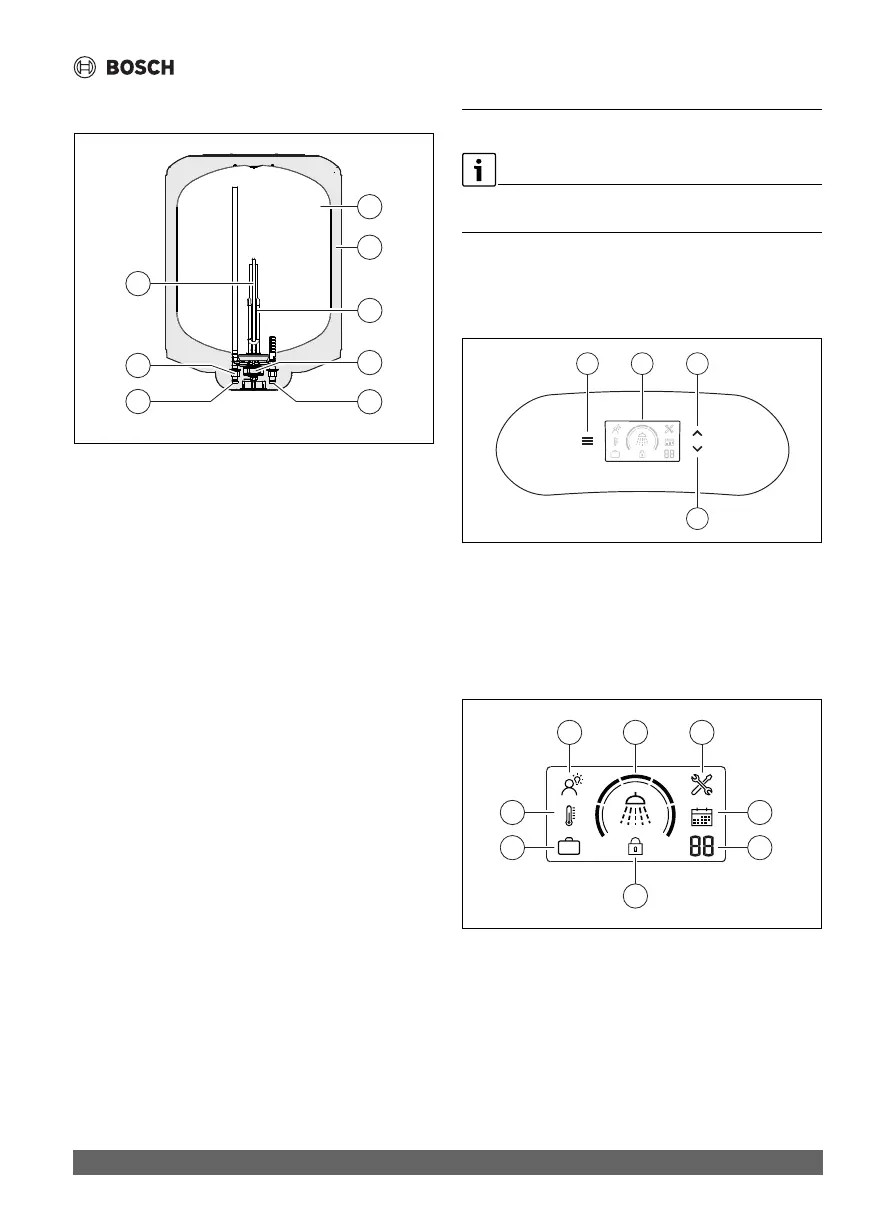

Rys. 3 Komponenty urządzenia
[1] Zbiornik
[2] Warstwa izolacyjna z poliuretanu bez CFC
[3] Grzałka elektryczna
[4] Regulator temperatury i element zabezpieczający
[5] Dopływ wody zimnej ½ gwint zewnętrzny
[6] Wypływ ciepłej wody ½ gwint zewnętrzny
[7] Izolator galwaniczny
[8] Anoda magnezowa
3.7 Transport i przechowywanie
Urządzenie należy umieścić i przechowywać w miejscu suchym
i odpornym na mróz.
Podczas transportu,
 Nie upuścić urządzenia.
Urządzenie należy transportować w oryginalnym
opakowaniu, z wykorzystaniem odpowiednich środków.
Urządzenie wyjąć z oryginalnego opakowania dopiero
w miejscu instalacji.
4 Instrukcja obsługi
Urządzenie jest wyposażone w cyfrowy wyświetlacz,
który pokazuje wszystkie funkcje.
Przy pierwszym użyciu należy odczekać, aż urządzenie
podgrzeje wodę do wybranej temperatury.
4.1 Panel sterowania
Rys. 4 Panel sterowania
[1] Przycisk wyboru trybu pracy
[2] Zespół sterownika wyświetlacza
[3] Przycisk zwiększenia poziomu wybranego trybu
[4] Przycisk zmniejszenia poziomu wybranego trybu
4.2 Zespół sterownika wyświetlacza
Rys. 5 Zespół sterownika wyświetlacza
[1] Tryb pracy: URLOP
[2] Tryb pracy: MANUALNY
[3] Tryb pracy: SMART
[4] Poziom temperatury/komfortu
[5] Tryb usterki
[6] Kalendarz
[7] Wyświetlacz wskazuje liczbę dni urlopu / kod błędu
[8] Blokada panelu sterowania
1
2
3
4
5
6
8
7
