Інструкція з експлуатації
289
Tronic 4000 T – 6721843807 (2022/06)
3.6 Конструкція приладу

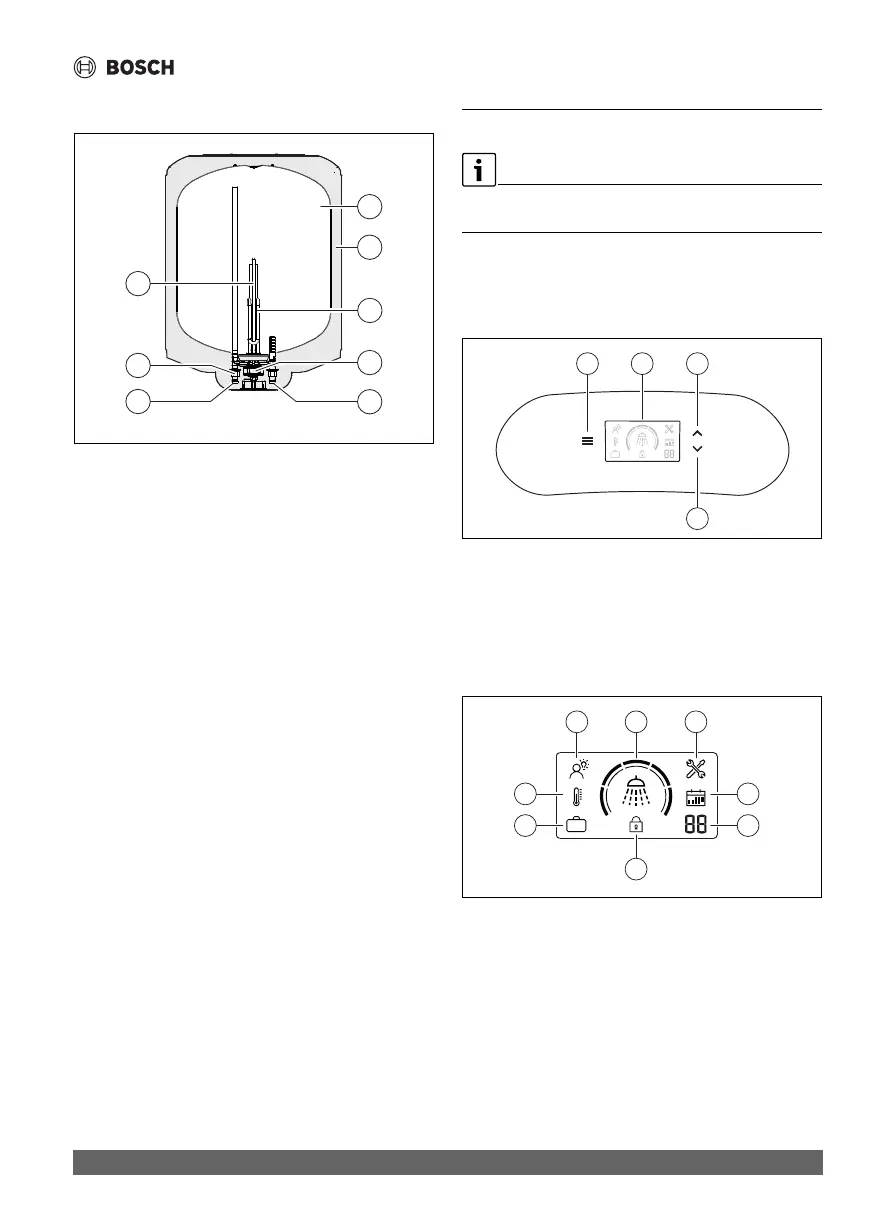

Мал. 3 Компоненти приладу
[1] Бак
[2] Шар з поліуретанового ізоляційного матеріалу,
що не містить фреони
[3] Нагрівальний елемент
[4] Контрольно-запобіжний термостатичний клапан
[5] Вхід холодної води ½ штуцер із зовнішньою різьбою
[6] Вихід гарячої води ½ штуцер із зовнішньою різьбою
[7] Гальванічний ізолятор
[8] Магнієвий анод
3.7 Транспортування та зберігання
Прилад необхідно транспортувати та зберігати в сухому
місці, де відсутній ризик замерзання.
Під час транспортування:
 Не кидати прилад.
 Прилад необхідно транспортувати в оригінальній
упаковці та використовувати відповідні засоби
транспортування.
 Прилад дозволено виймати з оригінальної упаковки
лише на місці монтажу.
4 Інструкція з експлуатації
Прилад має цифровий дисплей, на якому відображаються
всі його функції.
Під час першого використання потрібно зачекати, поки
прилад нагріє воду до вибраної температури.
4.1 Панель керування
Мал. 4 Панель керування
[1] Кнопка для вибору режимів роботи
[2] Система керування дисплея
[3] Кнопка для підвищення рівня вибраного режиму
[4] Кнопка для зниження рівня вибраного режиму
4.2 Система керування дисплея
Мал. 5 Система керування дисплея
[1] Режим роботи "Відпустка"
[2] Ручний режим роботи
[3] Режим роботи SMART
[4] Рівень температури/комфорту
[5] Аварійний режим
[6] Календар
[7] Дисплей, що відображає кількість вихідних/код помилки
[8] Блокування панелі керування
1
2
3
4
5
6
8
7
0010032190-001
0010031598-001
1 2 3
4
3 4 5
1
8
2
7
6
0010032025-001
