100 •
日本語
FreeSpace 3 Loudspeaker System •
設置ガイド
PRO.BOSE.COM
設置
Surface-mount Satellites

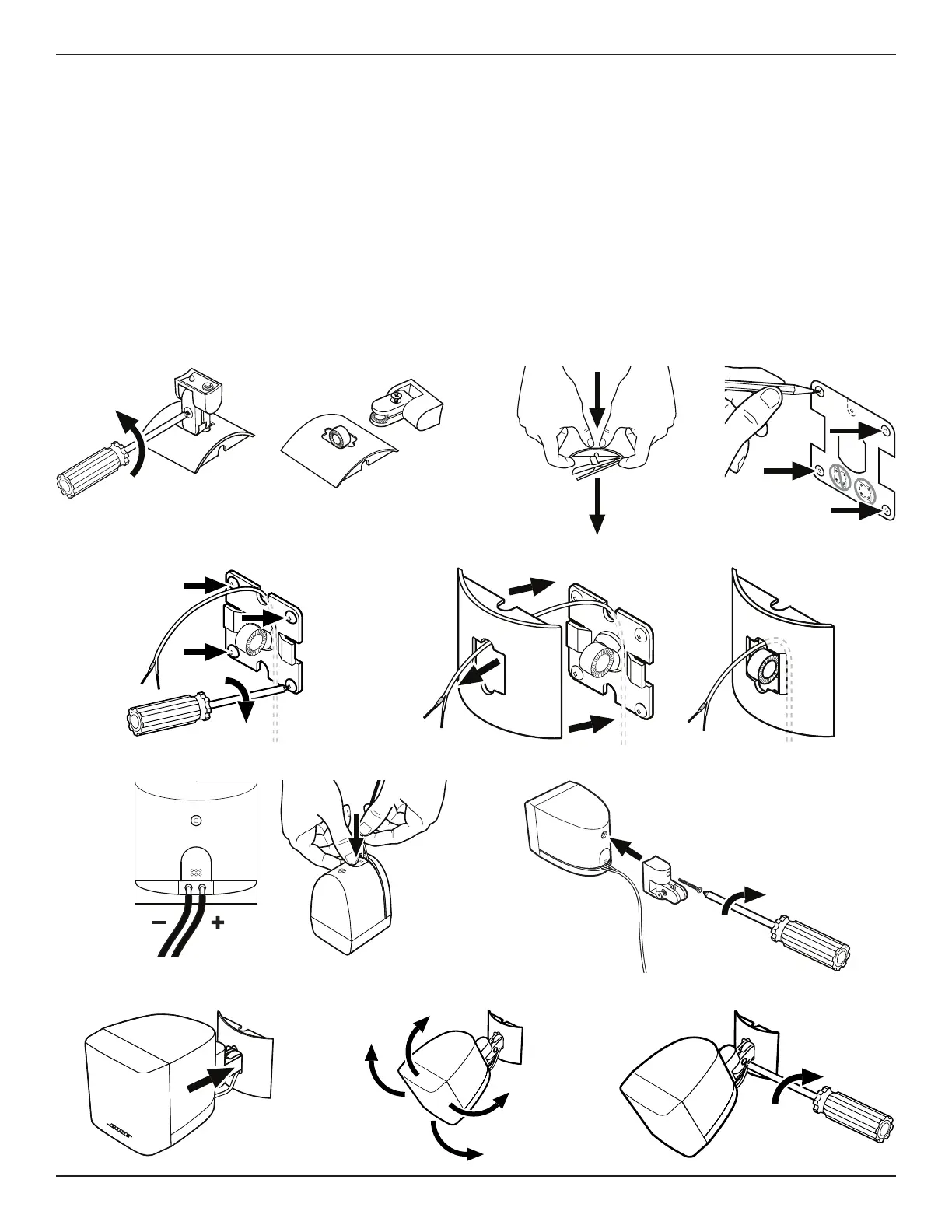

1. スピーカーアームと壁掛けブラケットを接続しているネジを緩め、2つの部品を分離します。
2. 壁掛けブラケットのカバーからリアプレートを取り外します。
3. テンプレートを使用して、壁に4つのネジ穴すべての中心に印を付けます。
4. M4（#10）ネ ジ x 4を挿入し、壁掛けブラケットのプレートを壁に取り付けます。壁から出ているスピーカーケーブルの位置とプレートの溝の位置が合って
いることを確認してください。
5. 壁掛けブラケットカバーをプレートに再度取り付け、スピーカーケーブルをカバーの中央の穴に通します。
6. スピーカーにケーブルを接続します。配線について詳しくは、「スピーカーの配線」（ 96ページ）を参照してください。
7. 付属のネジを使用して、スピーカーアームをスピーカーのリアパネルのネジ穴に取り付けます。
8. 手順1で分離した回転式ジョイントのスピーカーアームを壁掛けブラケットの上に再度配置し、位置を合わせます。
9. 必要に応じてスピーカーの垂直および水平角度を調整します。
10. 回転式ジョイントに、手順1で取り外したネジを挿入します。ネジを締め、スピーカーを目的の角度で壁掛けブラケットに固定します。
M4（#10）
× 4
q w e
u
r t
o
y
ai
