Español (Latinoamérica) • 15Guía de instalación • Sistema de altavoces FreeSpace 3
PRO.BOSE.COM
Configuración

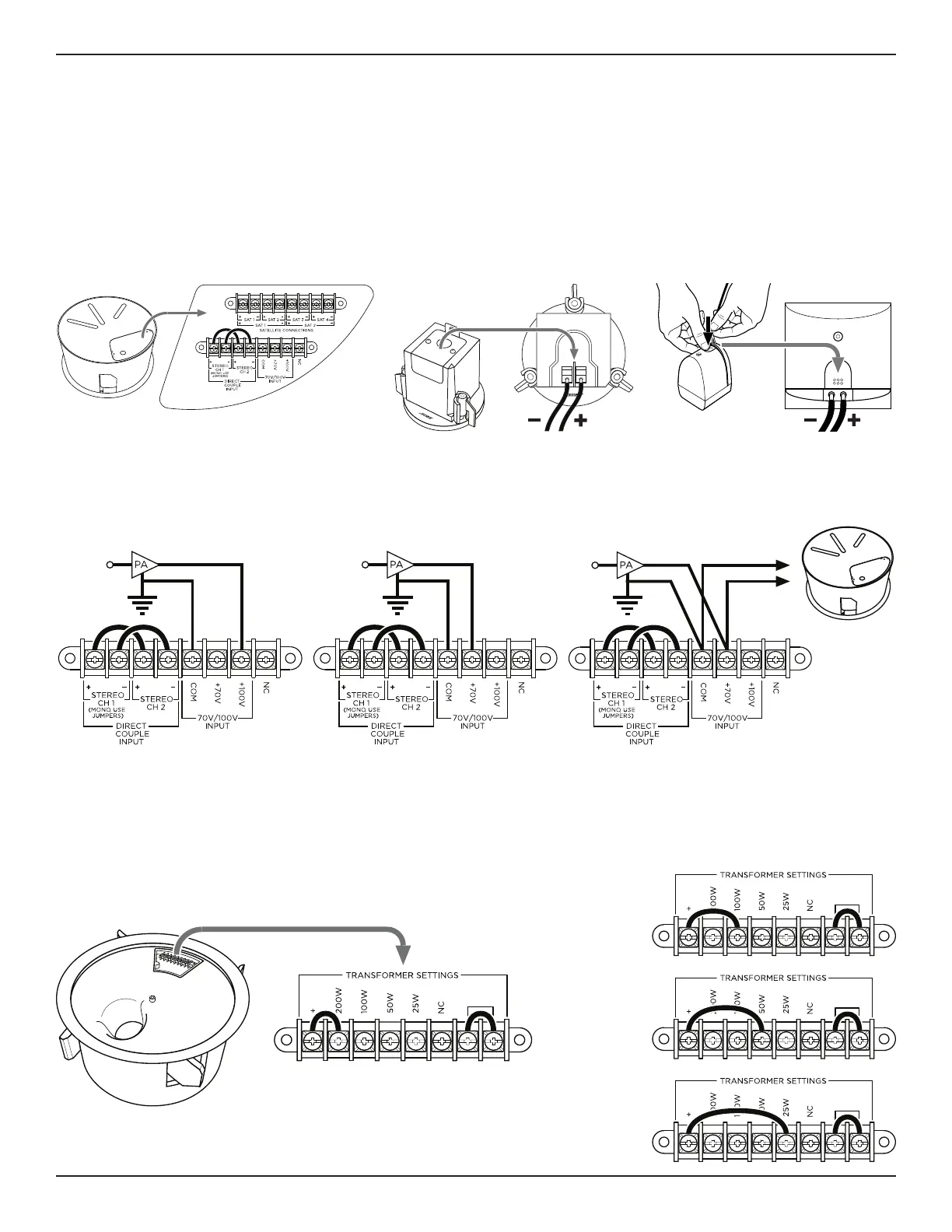

Cableado de los altavoces
Calibre de cable
Los altavoces FreeSpace 3 están diseñados para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Terminales de cableado
Conexión de salida del amplificador
PRECAUCIÓN: Complete todas las conexiones de cables antes de conectar un amplificador a la alimentación o de encenderlo.
Configuración de la toma del transformador
La toma del transformador se ajusta en fábrica para el uso con 200 W. Para establecer una potencia menor, quite el extremo del
cablepuente + que está conectado al terminal de 200 W y vuelva a conectarlo a la toma correspondiente: 100 W, 50 W o 25 W.
Nota: Los cables puente son necesarios para el funcionamiento con 70 V/100 V. Para el funcionamiento con 6 Ω (derivación del
transformador/directo), quite ambos cables puente.
100 V 70 V 70 V en paralelo
(segundo módulo
de graves)
25 W
50 W
100 W
200 W
Módulo de graves Acoustimass Serie II: Quite
la placa de la cubierta trasera para acceder a los
terminales de cableado. Vuelva a colocar la placa de
la cubierta trasera después de completar todas las
conexiones de cableado.
Satélites para montaje al ras: Quite
la placa de la cubierta trasera para
acceder a los terminales de cableado.
Vuelva a colocar la placa de la cubierta
trasera después de completar todas las
conexiones de cableado.
Satélites para montaje en superficie:
Mantenga presionado el botón en el
panel trasero mientras inserta el cable
para insertarlo completamente.
