Installation

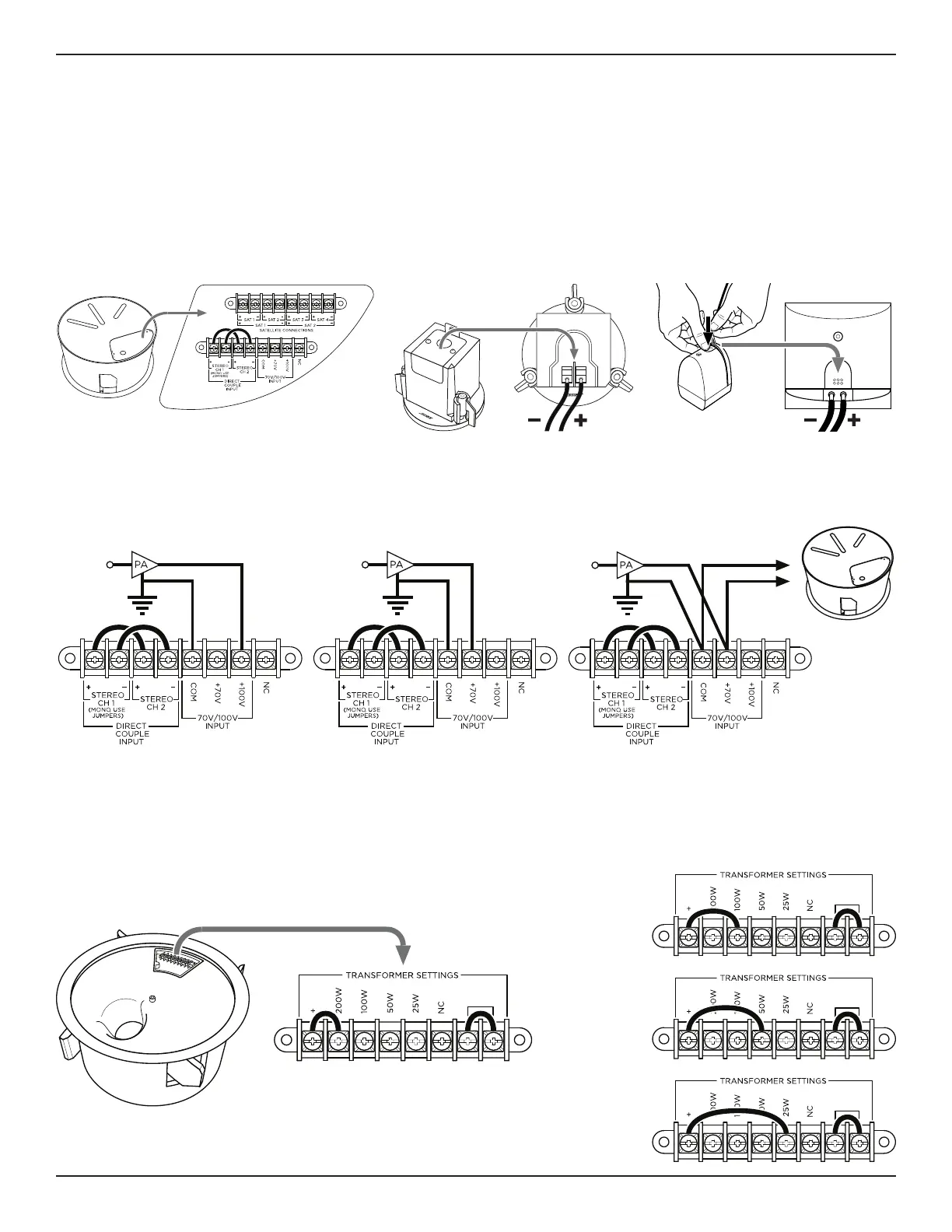

Câblage des enceintes
Épaisseur des câbles
Les enceintes FreeSpace3 sont conçues pour fonctionner avec des câbles de taille18 (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Bornes de connexion
Connexion à la sortie de l’amplificateur
ATTENTION: réalisez toutes les connexions avant de brancher l’amplificateur au secteur ou de l’allumer.
Réglages de la prise pour transformateur
La prise pour transformateur a été réglée en usine pour un fonctionnement à 200W. Pour sélectionner une puissance inférieure,
retirezl’extrémité du câble de pontage + connecté à la borne200W et connectez-le à la borne appropriée: 100W, 50W ou 25W.
Remarque: des câbles de pontage sont nécessaires pour un fonctionnement à 70V/100V. Pour une utilisation à 6Ω (transformateur
contourné/direct), retirez les deux câbles de pontage.
100V 70V 70V en parallèle
(deuxième module
de basses)
25W
50W
100W
200W
Module de basses Acoustimass sérieII: retirez
la plaque arrière pour accéder aux bornes de
connexion. Replacez la plaque arrière une fois
toutes les connexions eectuées.
Enceintes satellites encastrables:
retirez la plaque arrière pour accéder
aux bornes de connexion. Replacez
la plaque arrière une fois toutes les
connexions eectuées.
Enceintes satellites pour montage en
surface: maintenez le bouton enfoncé
sur le panneau arrière pour y insérer
complètement le câble.
