Deutsch • 33Installationsanleitung • FreeSpace3 Lautsprechersystem
PRO.BOSE.COM
Systemeinrichtung

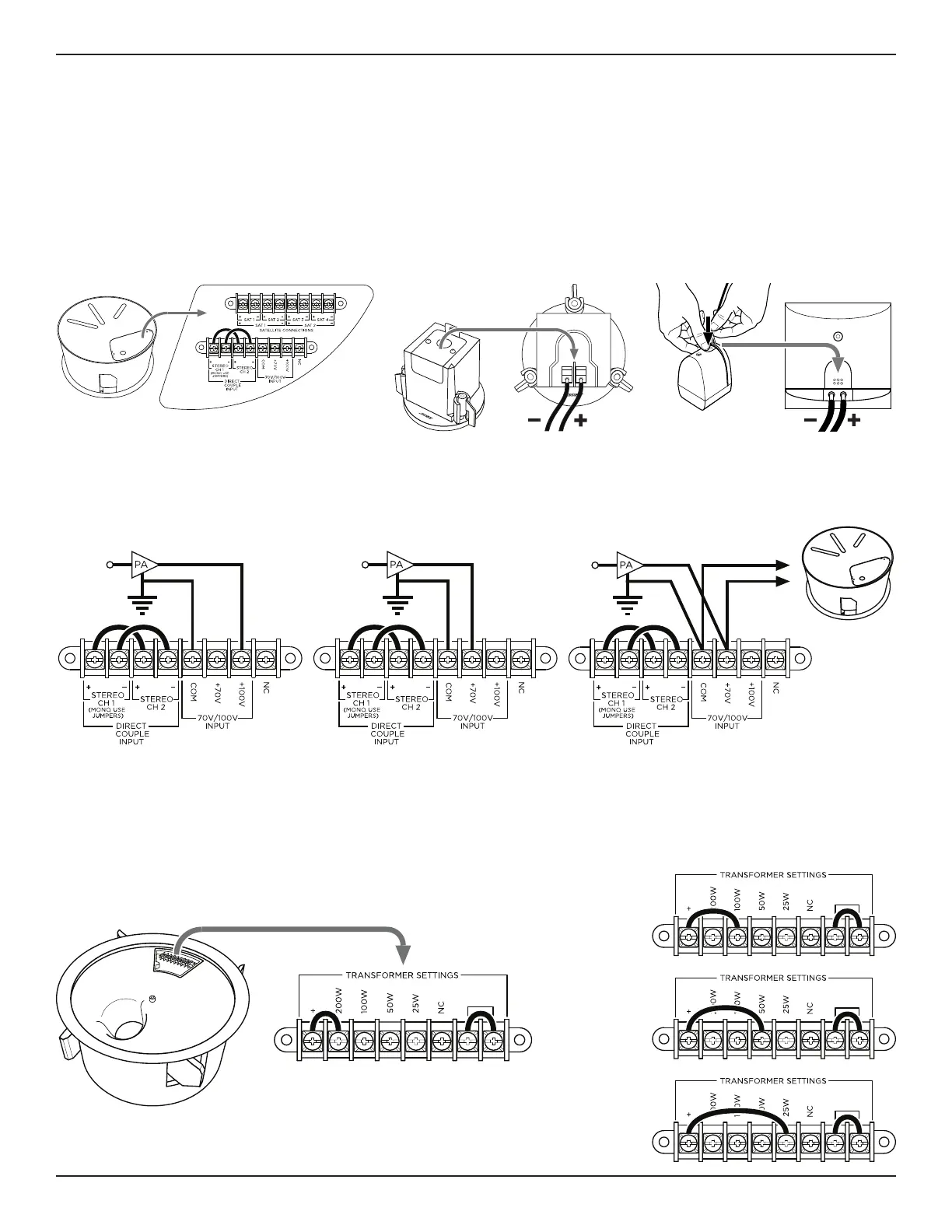

Verkabeln der Lautsprecher
Kabeldurchmesser
Die FreeSpace3 Lautsprecher wurden für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm
2
) bis 14AWG (2,1mm
2
)
entwickelt.
Kabelanschlüsse
Anschluss des Verstärkerausgangs
ACHTUNG: Schließen Sie alle Kabelverbindungen an, bevor Sie einen Verstärker an die Stromversorgung anschließen oder einschalten.
Einstellungen des Leistungsabgries am Übertrager
Der Leistungsabgri am Übertrager ist werkseitig auf 200W eingestellt. Um eine niedrigere Leistung einzustellen, entfernen Sie das
Ende des + Überbrückungskabels, das an die 200W-Klemme angeschlossen ist, und bringen Sie es an dem entsprechenden Übertrager
an: 100W, 50W, oder 25W.
Hinweis: Die Überbrückungskabel sind für den Betrieb mit 70V/100V erforderlich. Für den Betrieb mit 6Ω (Übertrager überbrückt/
direkt) müssen beide Überbrückungskabel entfernt werden.
100V 70V 70V in Parallelschaltung
(zweites
Bassmodul)
25W
50W
100W
200W
SeriesII Acoustimass Bassmodul: Nehmen
Sie die hintere Abdeckplatte ab, um auf die
Kabelanschlüsse zuzugreifen. Bringen Sie die
hintere Abdeckplatte wieder an, sobald Sie alle
Kabel wie gewünscht eingesteckt haben.
Flush-Mount Satellites: Nehmen Sie
die hintere Abdeckplatte ab, um auf
die Kabelanschlüsse zuzugreifen.
Bringen Sie die hintere Abdeckplatte
wieder an, sobald Sie alle Kabel wie
gewünscht eingesteckt haben.
Surface-Mount Satellites: Halten
Sie beim Einstecken der Kabel die
Vorrichtung ander Rückseite gedrückt,
um das Kabel vollständig einzustecken.
