42 • Italiano Sistema di diusori FreeSpace 3 • Guida all’installazione
PRO.BOSE.COM
Configurazione

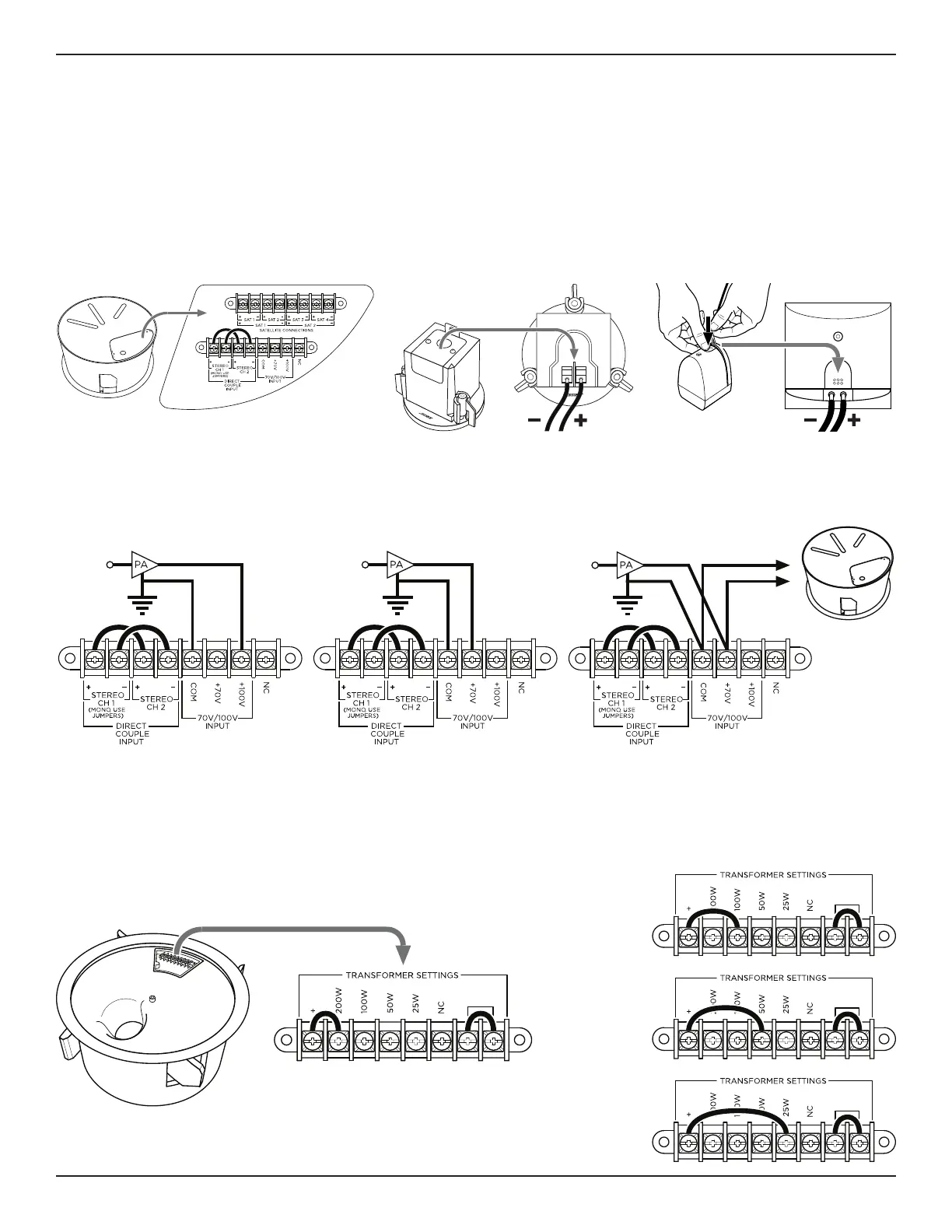

Cablaggio dei diusori
Diametro dei cablaggi
I diusori FreeSpace 3 sono concepiti esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
)
e 14 AWG (2,1 mm
2
).
Cablaggio dei terminali
Collegamento delle uscite dell’amplificatore
ATTENZIONE: completare tutti i cablaggi prima di collegare l’amplificatore all’alimentazione o accenderlo.
Impostazioni potenza del trasformatore
Il trasformatore è impostato in fabbrica per l'uso a 200 W. Per impostare una potenza inferiore, rimuovere l’estremità + del ponticello
collegata al terminale da 200 W e ricollegarla in corrispondenza del valore desiderato: 100 W, 50 W o 25 W.
Nota: i ponticelli sono necessari per il funzionamento a 70 V/100 V. Per il funzionamento a 6 Ω (bypass trasformatore/diretto),
rimuovereentrambi i ponticelli.
100 V 70 V 70 V in parallelo
(secondo
modulo bassi)
25 W
50 W
100 W
200 W
Modulo bassi Acoustimass serie II: rimuovere la
piastra di copertura posteriore per accedere ai
terminali per il cablaggio. Rimontare la piastra
di copertura posteriore dopo avere completato
tuttiicablaggi.
Satelliti per installazione ad incasso:
rimuovere la piastra di copertura
posteriore per accedere ai terminali
per il cablaggio. Rimontare la piastra
di copertura posteriore dopo avere
completato tutti i cablaggi.
Satelliti per installazione a parete:
tenere premuto il pulsante sul pannello
posteriore mentre si inserisce il filo per
inserirlo completamente.
