Installatie
De luidsprekers bekabelen
Bekabelingsdiameter
FreeSpace 3 loudspeakers zijn uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Kabelaansluitingen
Versterkeruitgang aansluiten
WAARSCHUWING: Sluit eerst alle kabels aan voordat u een versterker op de netvoeding aansluit of inschakelt.

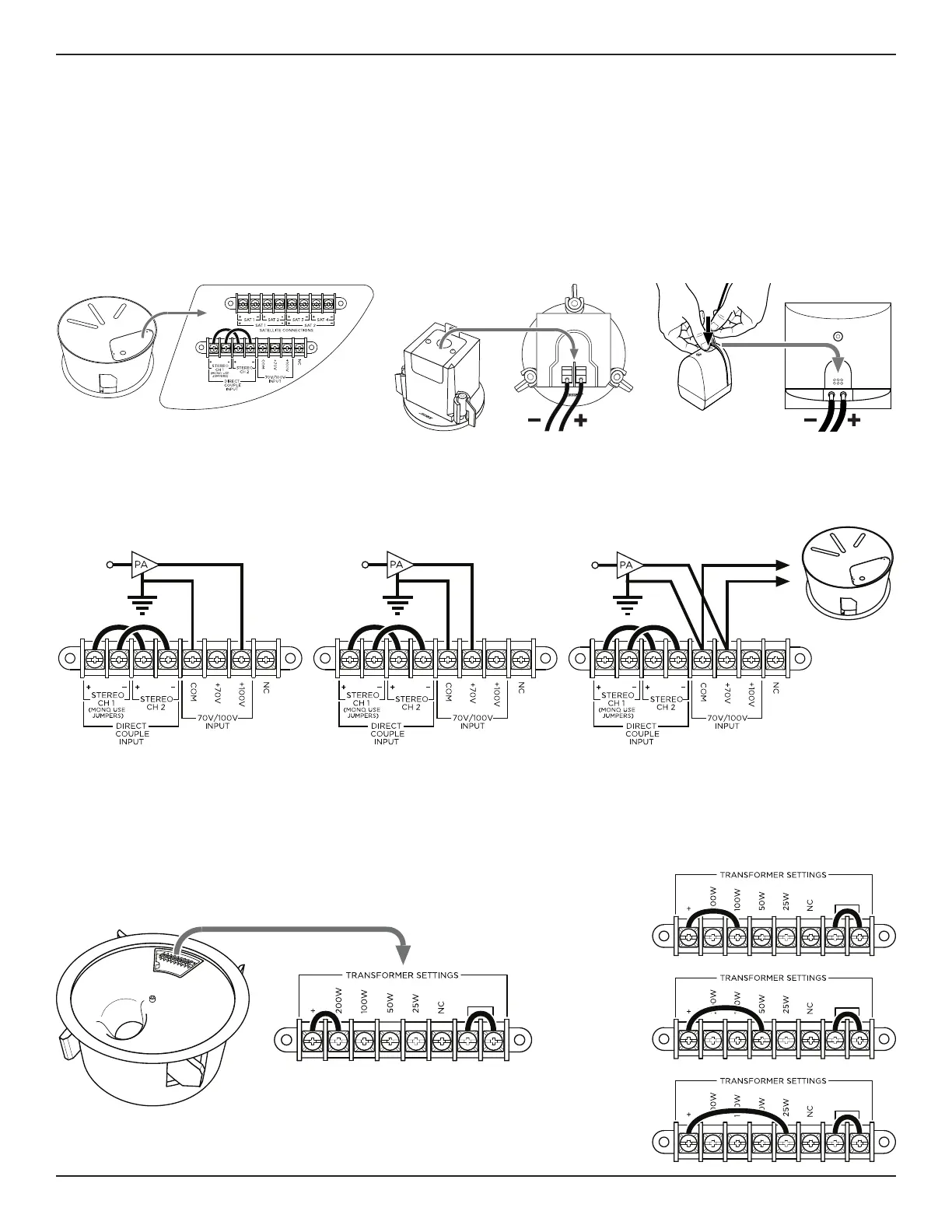

Transformatoraftakkingen
De transformeraftakking is standaard ingesteld op 200 W. Om een lager vermogen in te stellen, verwijdert u het uiteinde van
de+-jumperkabel die is aangesloten op de 200W-aansluiting en sluit u die aan op de gewenste aftakking: 100 W, 50 W of 25 W.
Opmerking: De jumperkabels zijn nodig bij aansluiting op een 70V/100V-systeem. Bij aansluiting op een 6Ω-systeem (transformator
omzeild/direct) verwijdert u beide jumperkabels.
100 V 70 V 70 V parallel
(tweede
basmodule)
25 W
50 W
100 W
200 W
Series II Acoustimass bass module: Verwijder de
achterplaat voor toegang tot de kabelaansluitingen.
Breng de achterplaat weer aan nadat u alle kabels
hebt aangesloten.
Inbouwsatellietluidsprekers: Verwijder
de achterplaat voor toegang tot
de kabelaansluitingen. Breng de
achterplaat weer aan nadat u alle
kabels hebt aangesloten.
Opbouwsatellietluidsprekers: Houd de
knop op de achterzijde ingedrukt om de
kabel zo ver mogelijk in de aansluiting
te kunnen plaatsen.
