60 • Norsk FreeSpace 3-høyttalersystem • Monteringsveiledning
PRO.BOSE.COM
Konfigurering

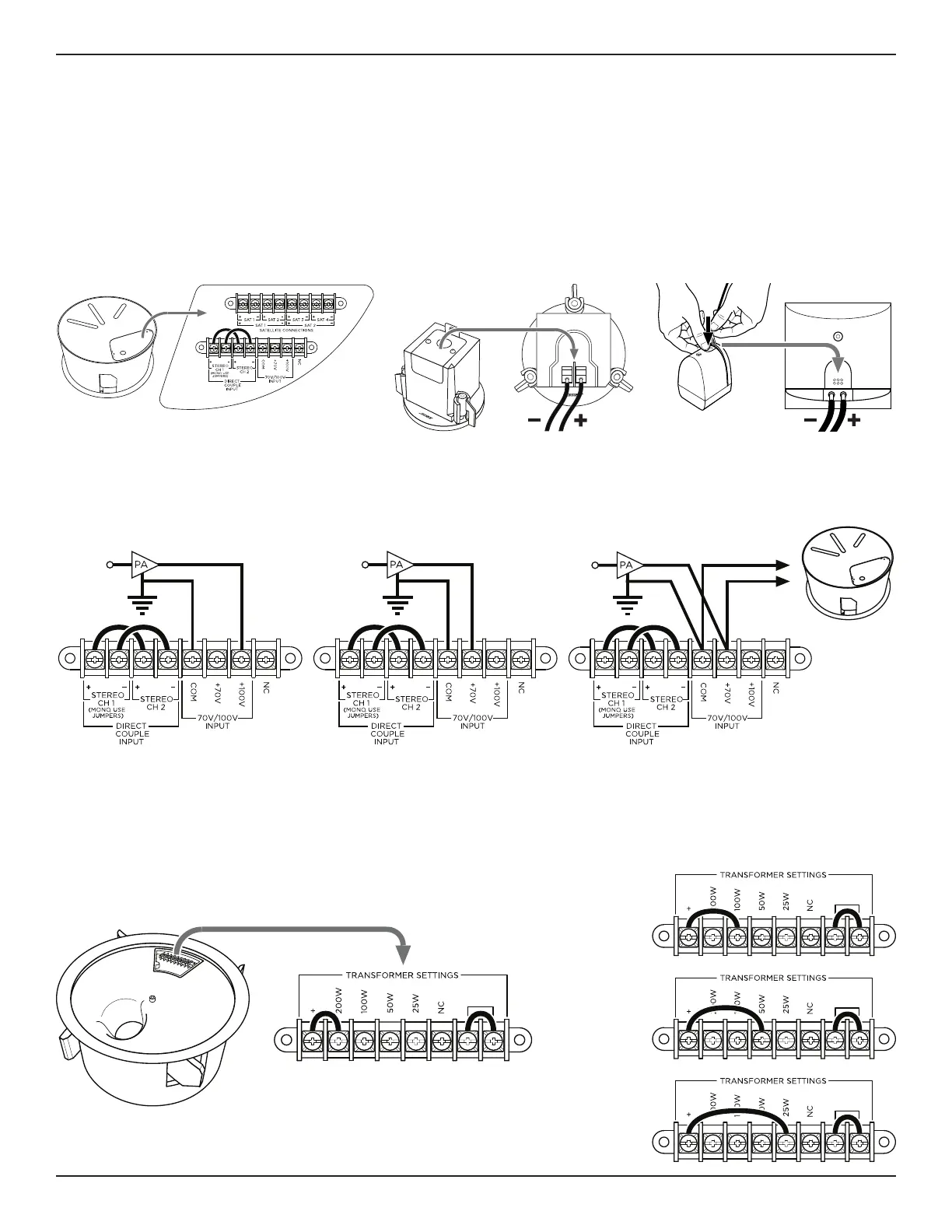

Koble til høyttalerne
Kabeldiameter
FreeSpace 3-høyttalerne er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm
2
) til 14AWG (2,1mm
2
).
Kabelkontakter
Tilkobling for forsterkerutgang
FORSIKTIG: Fullfør alle kabeltilkoblinger før du kobler en forsterker til strøm eller slår den på.
Innstillinger for omformerkontakt
Omformerkontakten er stilt inn på fabrikken for bruk ved 200W. Hvis du vil stille den inn på en lavere wattstyrke, fjerner du enden
på+-jumperkabelen som er koblet til 200W-terminalen og fester den til riktig kontakt: 100W, 50W eller 25W.
Merk: Jumperkablene kreves for drift på 70/100V. For 6Ω-drift (omgåelse av omformer/ direkte) må du fjerne begge jumperkablene.
100V 70V 70V parallelt
(andre bassmodul)
25W
50W
100W
200W
Series II Acoustimass-bassmodul: Fjern
bakdekselplaten for å få tilgang til kabelkontaktene.
Fest bakdekselplaten igjen etter at alle
kabeltilkoblingene er fullført.
Innebygde satellitter: Fjern
bakdekselplaten for å få tilgang til
kabelkontaktene. Fest bakdekselplaten
igjen etter at alle kabeltilkoblingene er
fullført.
Overflatemonterte satellitter: Trykk på
og hold inne knappen på bakpanelet
mens du setter kabelen helt inn.
