Polski • 69Podręcznik instalacji • System głośników FreeSpace 3
PRO.BOSE.COM
Konfiguracja

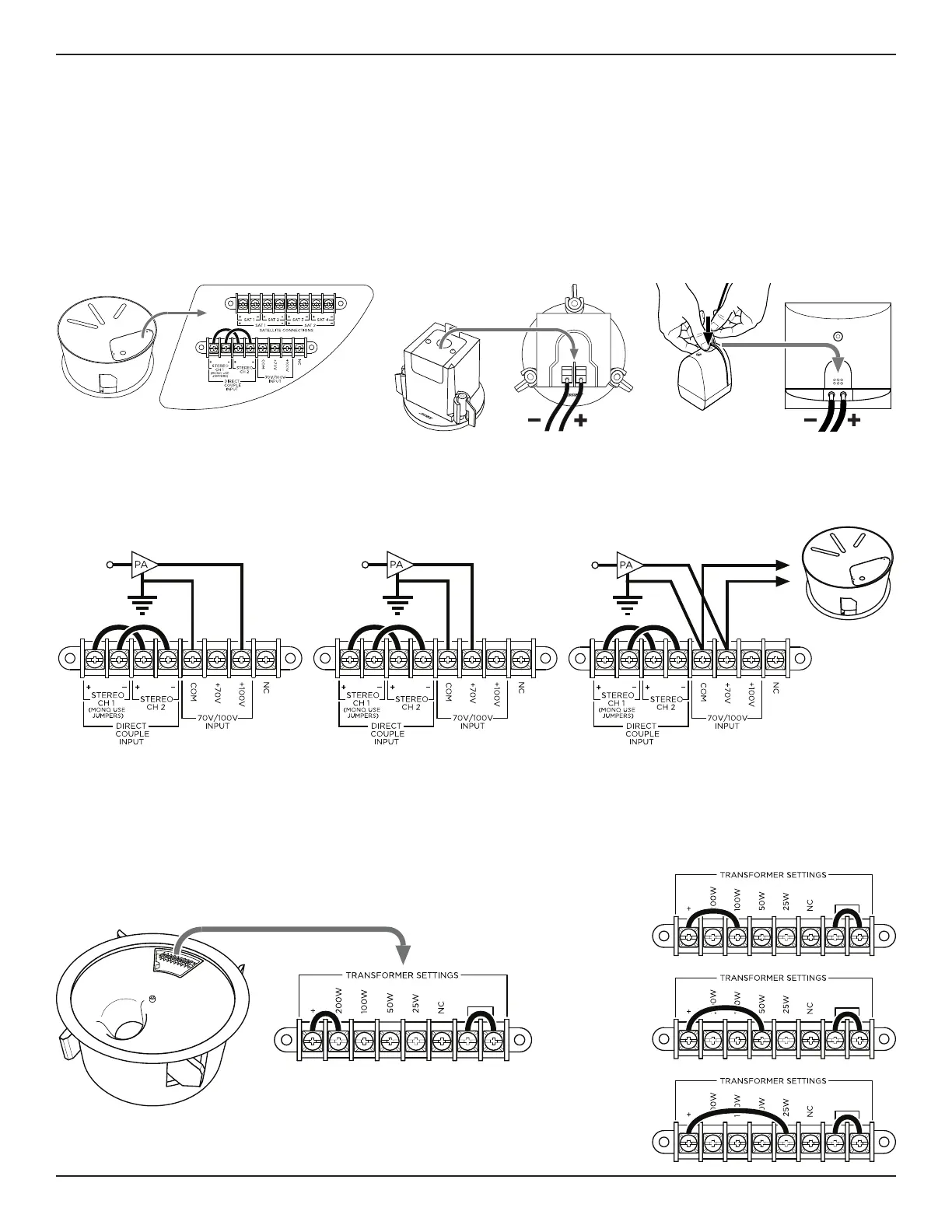

Okablowanie głośników
Grubość przewodu
Do montażu głośnika FreeSpace 3 należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm
2
) do 14AWG (2,1mm
2
).
Przyłącza przewodów
Złącze wyjściowe wzmacniacza
PRZESTROGA: przed podłączeniem wzmacniacza do zasilania lub jego włączeniem należy wykonać wszystkie połączenia elektryczne.
Ustawienia zaczepów transformatora
Zaczepy transformatora są fabrycznie ustawionena moc 200 W. Aby ustawić niższą moc, odłącz koniec + przewodu zwierającego
podłączonego do zacisku 200W i ponownie podłącz go do odpowiedniego zaczepu o mocy 100W, 50W lub 25W.
Uwaga: do zasilania 70/100 V wymagane są przewody zwierające. W przypadku impedancji na poziomie 6Ω (obejście transformatora/
bezpośrednie), należy odłączyć oba przewody zwierające.
100V 70V 70V równolegle
(drugi moduł
basowy)
25W
50W
100W
200W
Moduł basowy Acoustimass series II: Zdjąć
tylną pokrywę, aby uzyskać dostęp do przyłączy
przewodów. Po wykonaniu wszystkich połączeń
ponownie zamontować tylną pokrywę.
Satelity do montażu podtynkowego:
Zdjąć tylną pokrywę, aby uzyskać
dostęp do przyłączy przewodów.
Po wykonaniu wszystkich połączeń
ponownie zamontować tylną pokrywę.
Satelity do montażu
powierzchniowego: Nacisnąć
iprzytrzymać przycisk na panelu
tylnym podczas wkładania przewodu,
aby całkowicie wsunąć przewód.
