繁體中文 • 87 安裝指南 • FreeSpace 3 揚聲器系統
PRO.BOSE.COM
設定

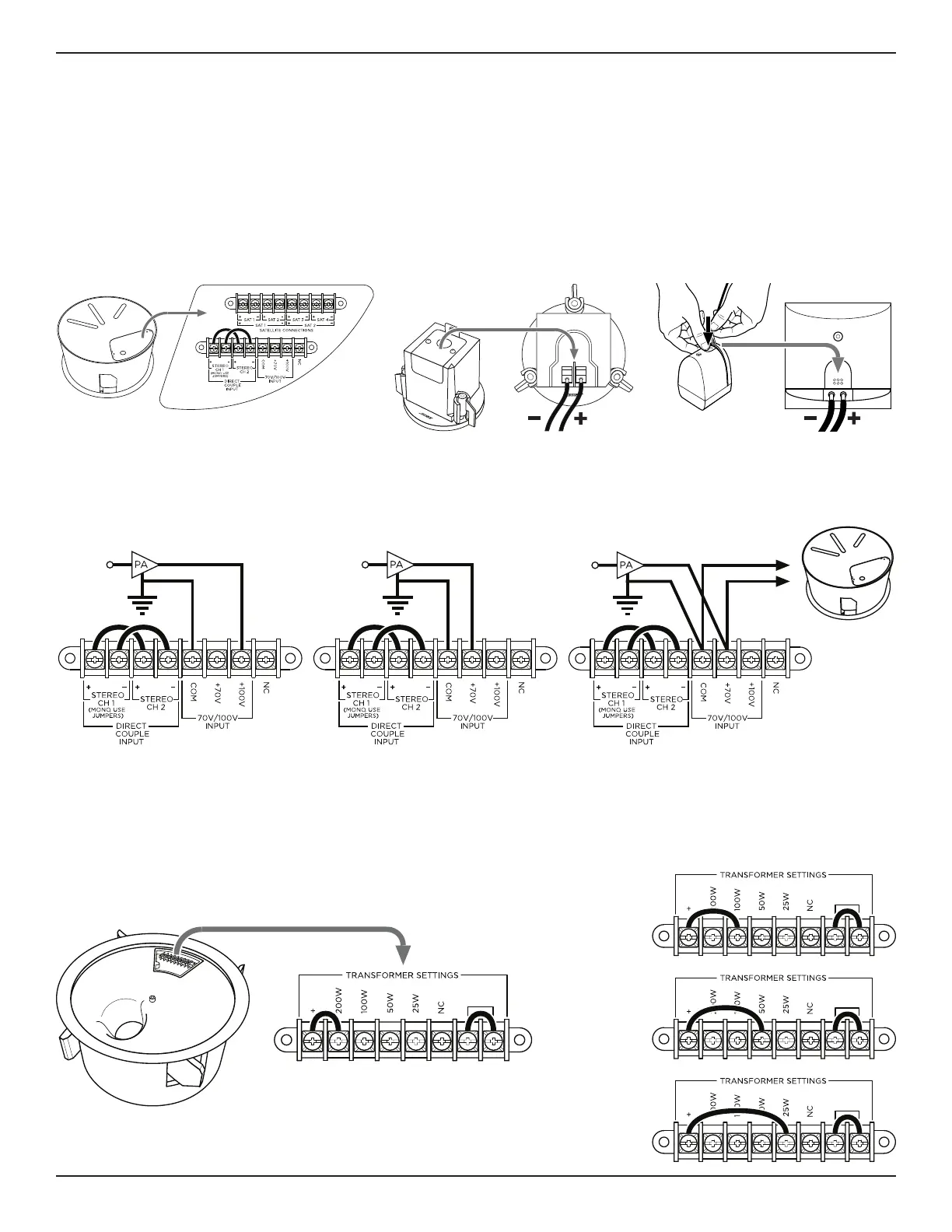

揚聲器接線
線規
FreeSpace 3 揚聲器的設計僅可使用 18 AWG (0.8 公釐
2
) 至 14 AWG (2.1 公釐
2
) 的線材。
接線端子
擴大機輸出連線
注意：您必須先完成所有的接線連線，才能將擴大機連線至電源或開啟電源。
變壓器抽頭設定
變壓器抽頭原廠設定為適用於 200W。若要將其設為較低瓦數，請拆下連線至 200W 端子的 + 跳線端，然後將其重新連線至適用的抽
頭：100W、50W或 25W。
備註：70V/100V 運作需要跳線。針對 6Ω 運作 (變壓器關閉/直接輸入)，請將兩個跳線移除。
100V 70V 70V 並聯
(第第第第第第)
25W
50W
100W
200W
II Acoustimass 低音箱：拆下後方蓋板，以使用接線端子。
完成所有的接線連線後，重新裝回後方蓋板。
崁入式安裝衛星揚聲器：拆下後方蓋板，
以使用接線端子。完成所有的接線連線後，
重新裝回後方蓋板。
面裝衛星揚聲器：按壓住後面板上的按鍵，
同時接線，以使其完全插入。
