日本語
• 97
設置ガイド
• FreeSpace 3 Loudspeaker System
PRO.BOSE.COM
セ ットアップ

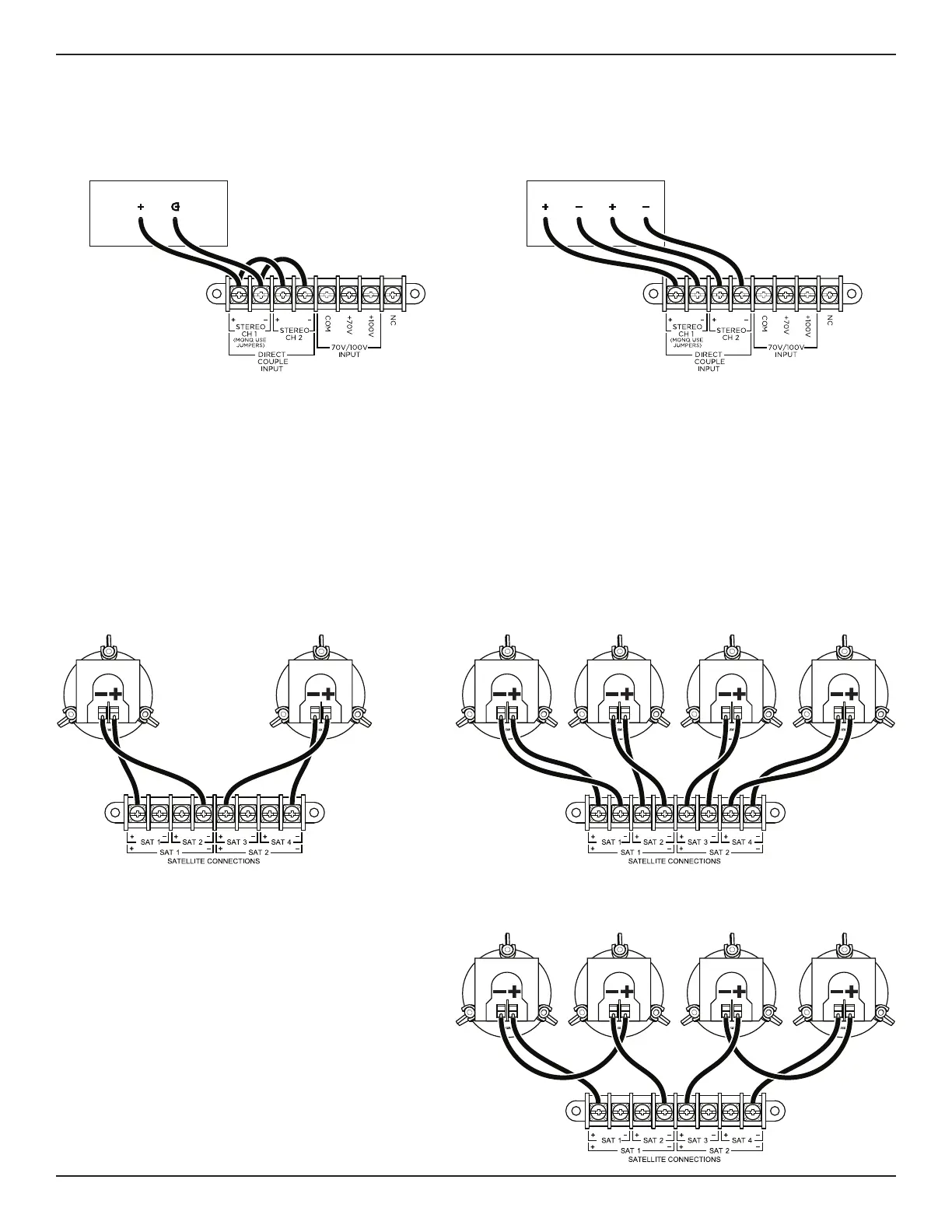

トランスバイパス（ダイレクトモノ）
トランスをバイパスし、スピーカーを4 Ωでの動作およびモノ音声入力の仕
様にするには、スピーカーの前面にあるトランス設定の2つのジャンパーを
取り外します。スピーカーの背面にあるCH1およびCH2の入力ジャンパーは
そのままにしておきます。
トランスバ イパス（ダイレクトステレオ）
トランスをバイパスし、スピーカーを6 Ωでの動作およびステレオ音声入力
の仕様にするには、すべてのジャンパー線を取り外します。
サテライトスピーカーの接続
注意:
FreeSpace 3 satellite loudspeaker
以外のスピーカーをモジュールに直接接続しないでください。
FreeSpace 3 Series II Acoustimass bass moduleをFreeSpace 3 Flush-mount Satellites／Surface-mount Satellitesに接続します（このページで
は、Series II Acoustimass moduleはFlush-mount Satellitesに接続されています。Surface-mount SatellitesをFlush-mount Satellitesの各モデルに
置き換えることができます。ただし、正しい極性で接続する必要があります）。
FreeSpace 3 Series II Acoustimass moduleは、FreeSpace、DesignMax、Panarayモジュールなどの他のボーズスピーカーと組み合わせて使用するこ
とができます。この場合は、個別のチャンネルを使用して、スピーカーとモジュールの両方をアンプに直接接続します。他のすべてのスピーカーに対して、適切
なバンドパスフィルターおよび／または推奨EQ（利用可能な場合）を適用していることを確認してください。各モデルの技術データシートを参照するには、
PRO.BOSE.COMをご覧ください。
2サテライト
4サテライト（オプション、シリーズ方式）
4サテライト
ステレオソースモノソース
L R
