10 • Español Guía de instalación de • DesignMax DM10S-SUB
PRO.BOSE.COM

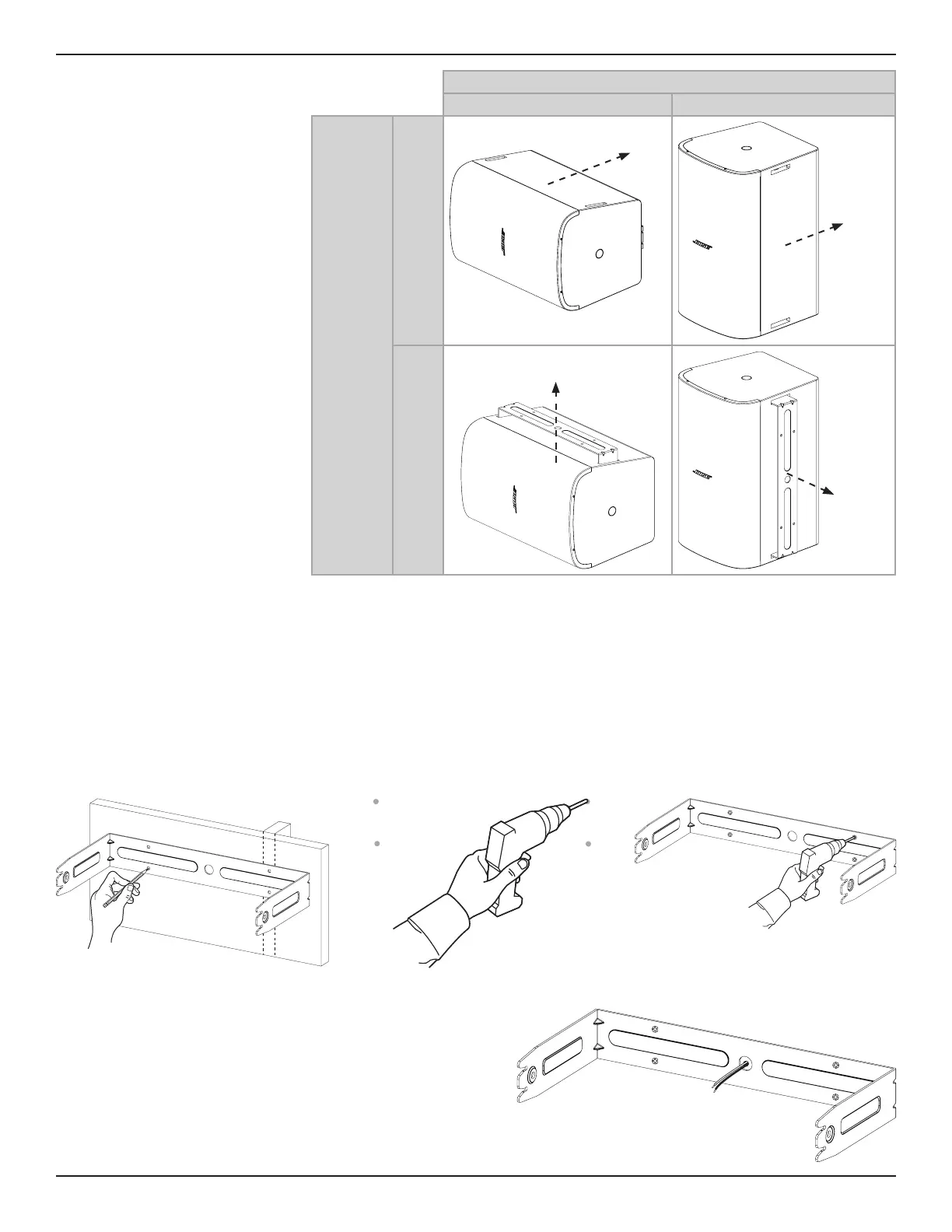

Instalación
Opciones de
instalación
Hay 2 pares de ranuras que se utilizan
para fijar el altavoz al soporte de
montaje ubicadas en la parte posterior
y los costados del altavoz. Hay 2
posiciones de montaje diferentes
para el altavoz: horizontal y vertical.
Consulte la tabla de la derecha para
escoger la opción de instalación que se
adapte mejor a sus necesidades.
Nota: Si el altavoz se instala cerca de
superficies de cocina, como entornos
comerciales de cocina en los que quede
expuesto directamente a aceites, es
posible que disminuya el rendimiento o
la operatividad del dispositivo.
Instalación del soporte
Nota: En el momento de elegir una ubicación de instalación, al menos uno de los puntos de fijación del soporte de montaje debe fijarse a una
estructura de soporte. Los puntos de fijación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para la
instalación. Elija sujetadores que sean adecuados para todos los códigos y requisitos de construcción locales.
Nota: Elija los sujetadores adecuados para soportar el peso del altavoz (16.10kg [35.5lb]).
1. Marque el lugar en el que hará los orificios con el taladro.
2. Perfore 4 orificios (del tamaño adecuado para las fijaciones) en la pared.
3. Fije el soporte a la pared con 4 tornillos (no incluidos). Nota: Utilice tornillos de tamaño M6 o de ¼".
q w e
q
Conexión del conector
1. Pase los cables a través del orificio central del soporte.
2. Retire el conector del altavoz.
3. Conecte el altavoz. Para obtener información sobre el cableado,
consulte Conexión del altavoz en la página 9.
Orientación del altavoz
Horizontal Vertical
Orientación
del soporte
Volver
Parte
lateral
Fijar a la
pared
Fijar al
techo
Fijar a la
pared
Fijar a la
pared
