Français • 15Guide d’installation • DM10S-SUB
PRO.BOSE.COM
Installation
Options
d’installation
Deux paires de fentes, situées
à l’arrière et sur le côté de
l’enceinte, sont utilisées pour fixer
l’enceinte au support de montage.

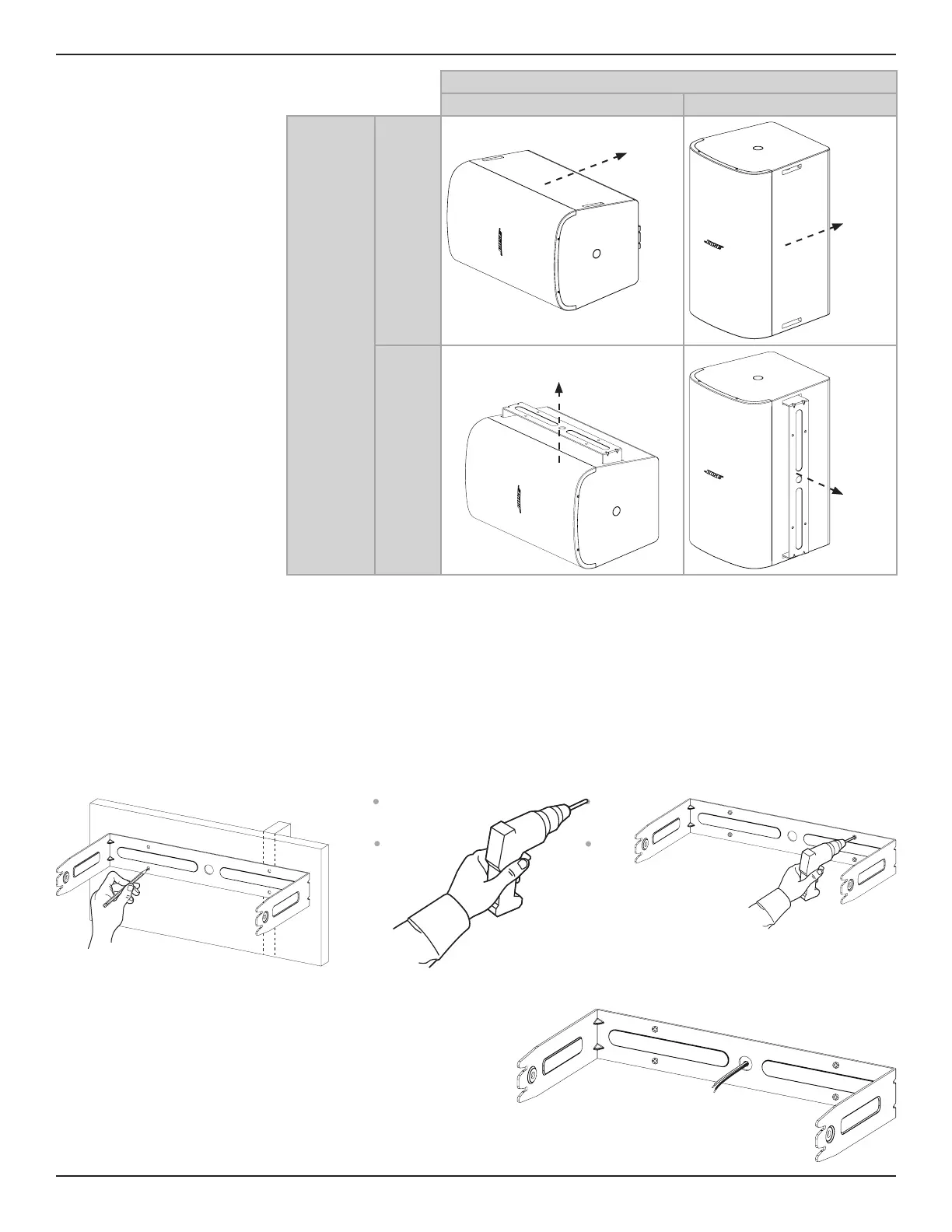

Deux positions d’installation
de l’enceinte sont possibles:
horizontale et verticale. Consultez
le tableau à droite pour choisir
l’option d’installation la mieux
adaptée àvotre cas.
Remarque: une installation à
proximité immédiate de surfaces
de cuisson, où l’enceinte peut être
exposée directement à des huiles
de cuisson, comme par exemple
dans une cuisine en milieu
professionnel, peut réduire les
performances ou compromettre
le fonctionnement de l’enceinte.
Installation du support
Remarque: lors du choix de l’emplacement de montage, au moins un des points de fixation du support de montage doit être fixé à
une structure porteuse. Les points de fixation non fixés à une structure porteuse doivent être fixés à l’aide du matériel approprié pour
l’installation. Choisissez des fixations conformes à tous les codes applicables et toutes les exigences locales en matière de bâtiment.
Remarque: choisissez des fixations appropriées pour supporter le poids de l’enceinte (16,10kg [35,5lb]).
1. Marquez les emplacements de perçage.
2. Percez quatretrous (de taille adaptée aux fixations appropriées) dans le mur.
3. Fixez le support au mur à l’aide de quatrevis (non fournies). Remarque: utilisez des visM6 ou de ¼po.
q w e
q
Câblage du connecteur
1. Faites passer les fils dans l’ouverture centrale du support.
2. Retirez le connecteur de l’enceinte.
3. Câblez le connecteur. Consultez la section Câblage de
l’enceinte à la page14 pour plus d’informations sur le câblage.
Orientation de l’enceinte
Horizontale Verticale
Orientation
du support
Arrière
Latérale
Fixer au
mur
Fixer au
plafond
Fixer au
mur
Fixer au
mur
