Nederlands • 29Installatiehandleiding • DM10S-SUB
PRO.BOSE.COM
Installatie

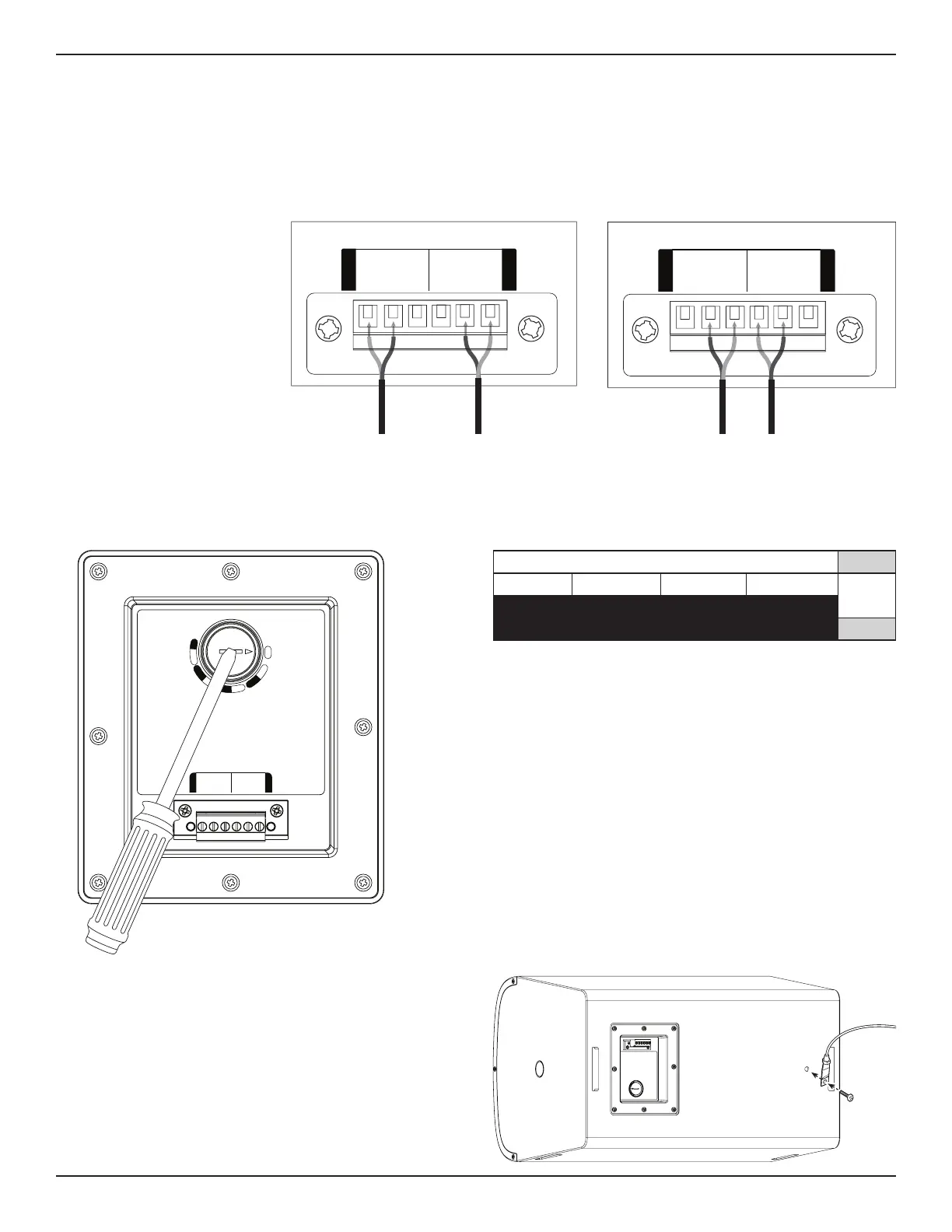

De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM10S-SUB loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Aansluitdiagrammen
Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
70 V/100 V 8 Ω
Opmerking: De luidspreker is
niet getest voor gebruik met een
rigide geleider. De luidspreker
is alleen geschikt voor gebruik
met een flexibele geleider of
eenkabel.
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
Luidsprekerinstellingen
** NC: No Connection (geen
aansluiting; niet gebruiken)
* Fabrieksinstelling
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
70 V
20 W 40 W 80 W 150 W*
8 Ω
40 W 80 W 150 W NC**
100 V
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een
schroevendraaier met platte kop.
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften
verplicht luidsprekers dubbel gezekerd te bevestigen
voor extra veiligheid. De gekozen locatie, montagewijze
en gebruikte montagemiddelen moeten voldoen aan de
geldendebouwvoorschriften en -verordeningen.
Er kan een veiligheidskabel aan de luidspreker worden bevestigd
met behulp van de schroefdraad op de achterkant van de
behuizing.
De opening is geschikt voor een M8-schroef (niet meegeleverd)
met een lengte van 15 millimeter.
