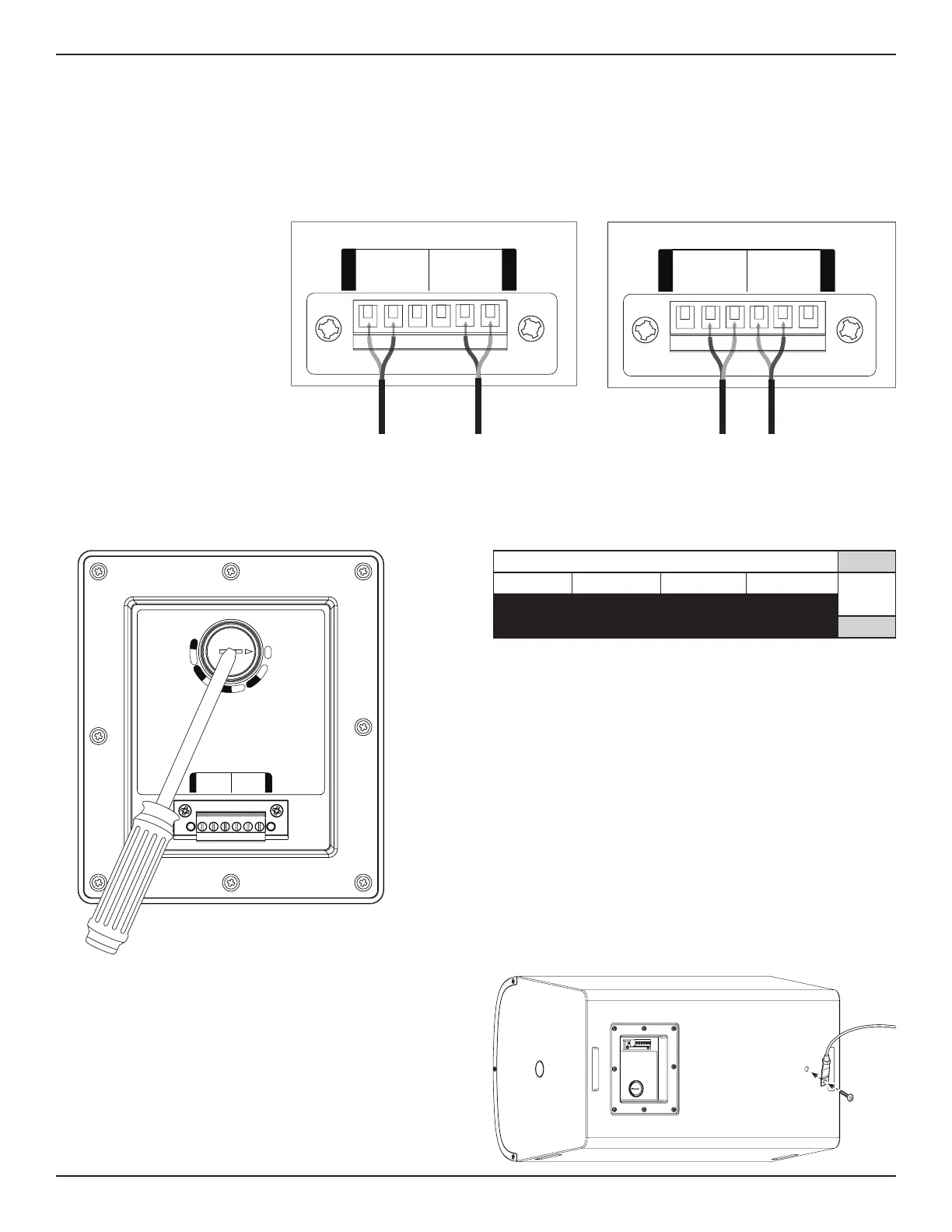

Polski 39Podręcznik instalacji DM10S-SUB
PRO.BOSE.COM
Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM10S-SUB należy stosować wyłącznie przewody orozmiarze od18 AWG (0,8mm
2
) do14 AWG (2,1mm
2
).
Schematy połączeń
Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
70V / 100V 8 Ω
Uwaga: głośnik nie jest
przeznaczony do użytku ze
sztywnym kanałem kablowym.
Głośnik może być podłączany
wyłącznie do elastycznego kanału
kablowego lub okablowania.
COM
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
+
OUT
IN
COM
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
+
OUT
IN
Ustawienia głośnika
** NC brak połączenia (nie używać)* Ustawienia fabryczne
COM
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
+
OUT
IN
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
70V
20W 40W 80W 150W*
8Ω
40W 80W 150W NC**
100V
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
Korzystanie zkabla zabezpieczającego
Niektóre regionalne przepisy budowlane wymagają zastosowania
dodatkowej metody zabezpieczania głośników wcelu zapewnienia
dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu
muszą być zgodne zlokalnymi normami iprzepisami budowlanymi.
Kabel bezpieczeństwa można przymocować do głośnika za pomocą
wkładki gwintowanej znajdującej się ztyłu obudowy.
Wkładka jest przystosowana do wkrętów o rozmiarze M8
(brak w zestawie) o głębokości 15 milimetrów (0,59 cala).
