设置
扬声器接线
线规
DesignMax DM10S-SUB 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。

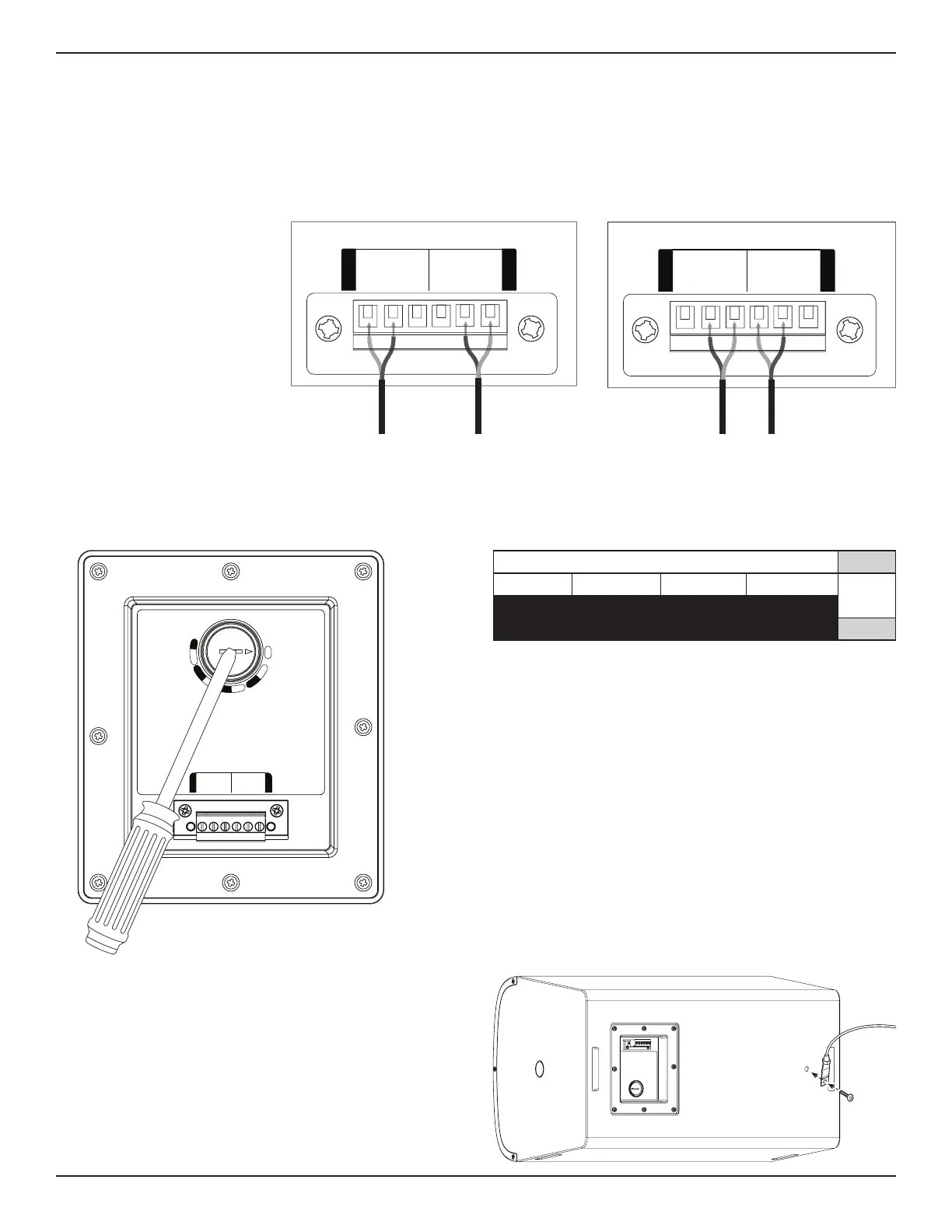

接线图
露出六毫米（¼ 英寸）长的裸线以连接到端子。
70V/100V 8Ω
注意：扬声器不适合与硬质管子一起
使用。扬声器仅适合软质管子或直接
布线连接方式。
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
扬声器设置
** NC：无连接（不使用）
* 出厂默认设置
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
70V
20W 40W 80W 150W*
8Ω
40W 80W 150W NC**
100V
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
使用安全绳索
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，
以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、
方法和硬件。
可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。
该插件适合与深度为 15 毫米（0.59英寸）的 M8 螺钉（未随附）
配合使用。
