設定

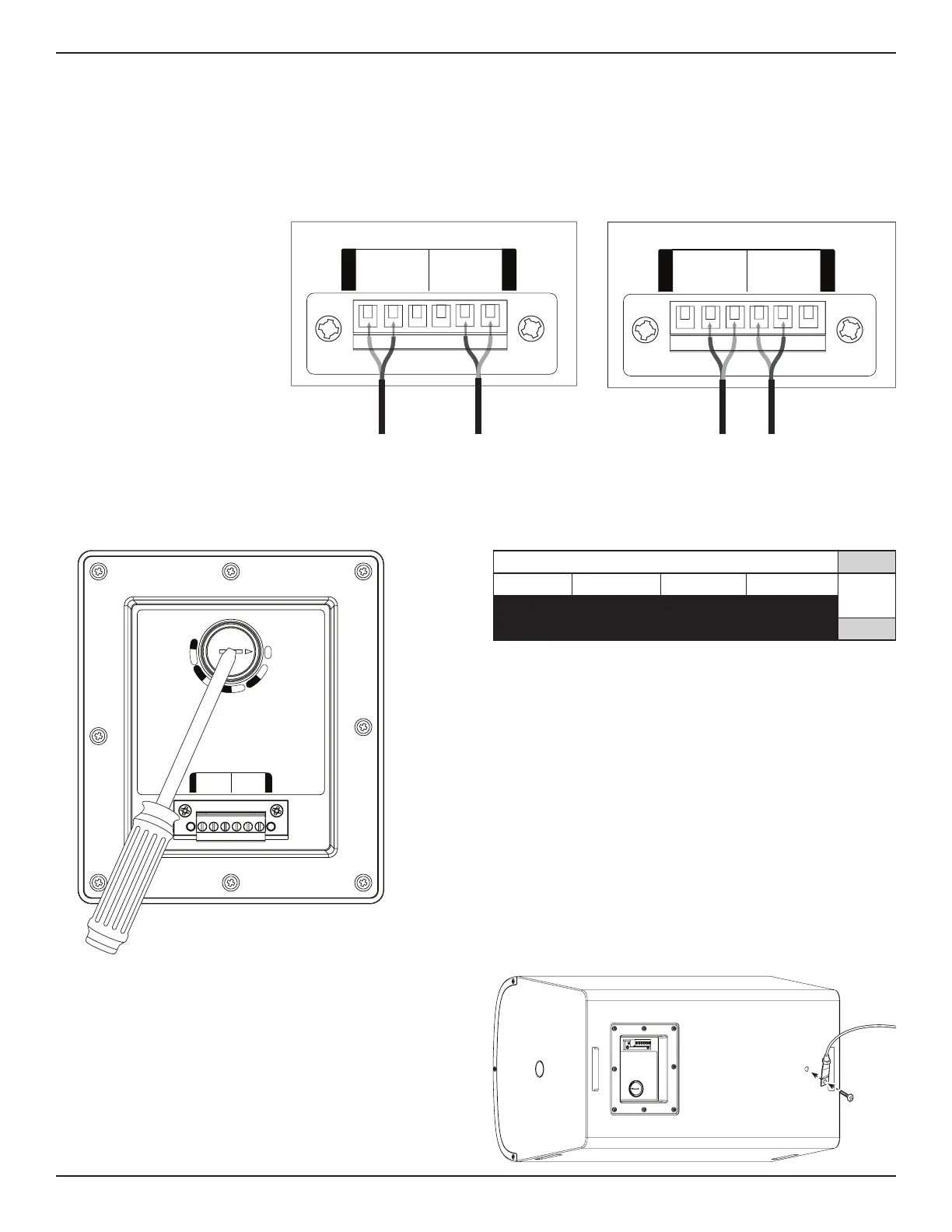

揚聲器接線
線規
DesignMax DM10S-SUB loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
接線圖
露出六公釐 (¼ 吋) 的裸線以連接至端子。
70V/100V 8Ω
備註：本揚聲器不適用硬式導管。
本揚聲器僅適用軟性導管或配線連接。
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
揚聲器設定
** NC：無連線 (請勿使用)* 原廠預設
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
70V
20W 40W 80W 150W*
8Ω
40W 80W 150W NC**
100V
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，
加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、
方式和五金部件。
可使用外殼後方的螺絲吊點將安全纜索連接至揚聲器。
吊點尺寸適用於 M8 螺絲 (未隨附)，深 15 公釐 (0.59 吋)。
