Français • 19Guide d’installation • DesignMax DM3SE
PRO.BOSE.COM
Installation
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte DesignMax DM3SE est conçue pour fonctionner avec des câbles de taille18 (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.

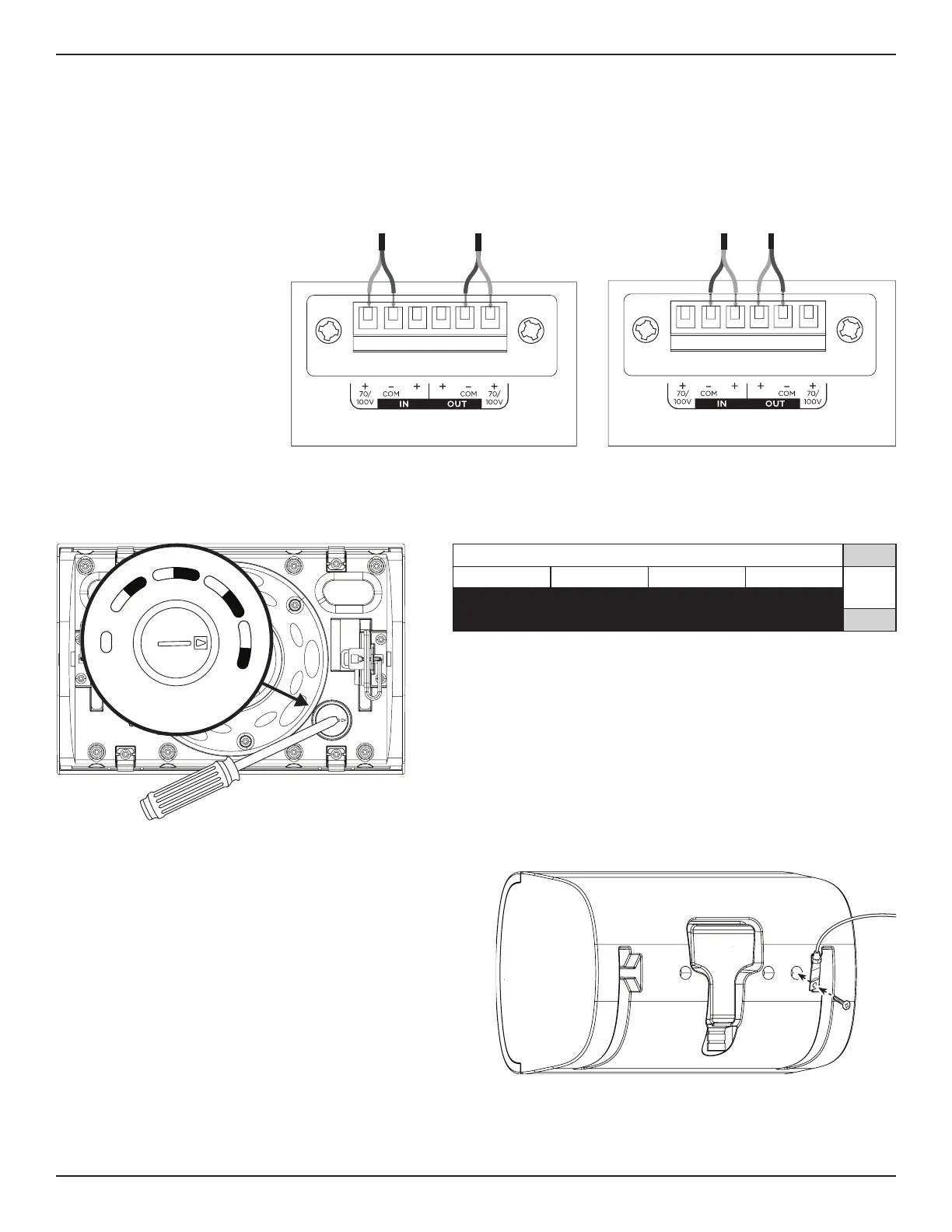

Diagrammes de connexion
Exposez sixmillimètres (¼po) de fil dénudé à relier aux bornes.
70V/100V 8Ω
Remarque: l’enceinte n’est pas
adaptée à une utilisation avec un
conduit rigide. L’enceinte convient
uniquement à des conduits flexibles ou
à une connexion de câblage.
8Ω
8Ω
8Ω
8Ω
Réglages de l’enceinte
70V
3W 6W 12W 25W*
8Ω
6W 12W 25W NC**
100V
** NC: pas de connexion (ne pas utiliser)* Réglage d’usine par défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
8
Ω
3
W
6
W
6
W
1
2
W
1
2
W
2
5
W
2
5
W
N
C
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose l’utilisation d’une
méthode secondaire de fixation des enceintes aux structures porteuses
pour apporter une sécurité supplémentaire. Pour le montage, choisissez
une position, une méthode et des accessoires compatibles avec le code
de l’urbanisme local.
Un câble de sécurité peut être fixé à l’insert fileté à l’arrière de l’enceinte.
L’insert est dimensionné pour une visM6 (non fournie) avec une
profondeur de 12millimètres (0,47pouces).
