26 • Deutsch DesignMax DM3SE • Installationsanleitung
PRO.BOSE.COM
Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der DesignMax DM3SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm
2
) bis 14AWG (2,1mm
2
) entwickelt.

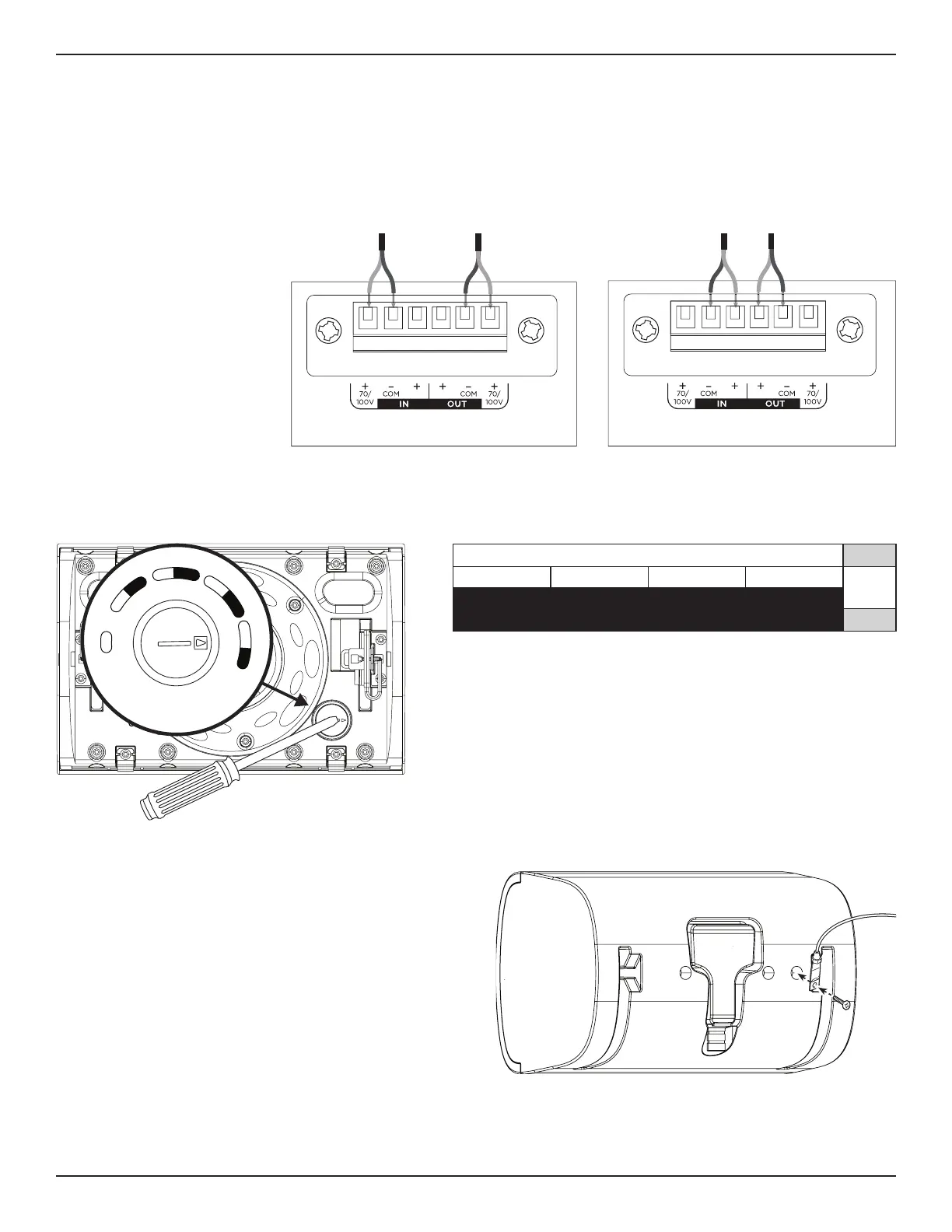

Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.
70V/100V 8Ω
Hinweis: Der Lautsprecher ist nicht
für die Verwendung mit einem
Kabelschutzrohr geeignet. Der
Lautsprecher ist für Kabel mit flexiblem
Mantel oder Einzeldrähte vorgesehen.
8Ω
8Ω
8Ω
8Ω
Lautsprechereinstellungen
70V
3W 6W 12W 25W*
8Ω
6W 12W 25W KA**
100 V
** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung
Einstellen des Leistungsabgries am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen
Schlitzschraubendreher.
8
Ω
3
W
6
W
6
W
1
2
W
1
2
W
2
5
W
2
5
W
N
C
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den
Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern.
Wählen Sie eine Montageposition und -methode sowie Werkzeuge,
dieden örtlichen Bauvorschriften entsprechen.
Ein Sicherungsseil kann mithilfe des Einsatzes auf der Gehäuserückseite
am Lautsprecher angebracht werden.
Die Gewindehülse ist für eine M6-Schraube mit 12mm Länge vorgesehen
(nicht im Lieferumfang enthalten).
