Installatie
De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM3SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).

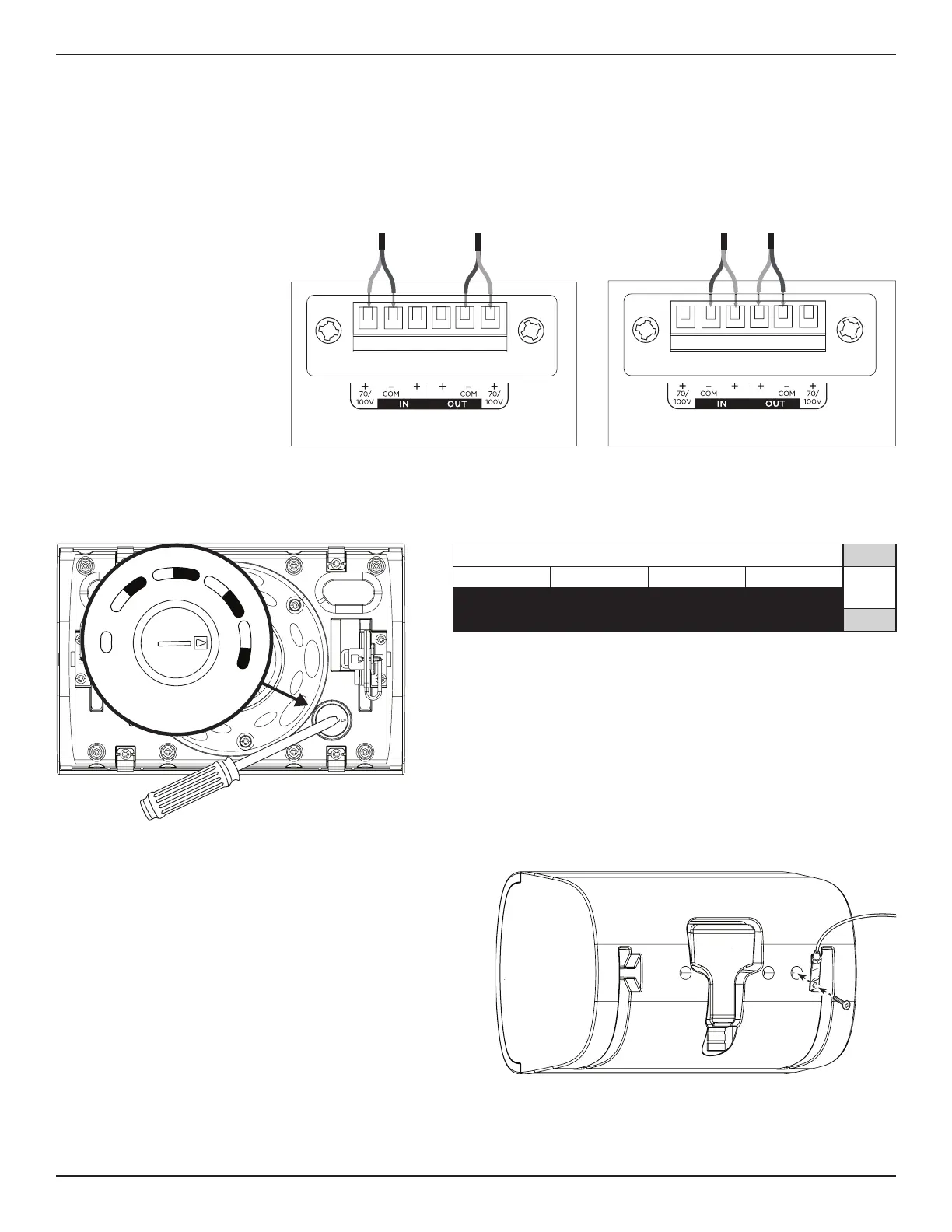

Aansluitdiagrammen
Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
70 V/100 V 8 Ω
Opmerking: De luidspreker is niet
getest voor gebruik met een rigide
geleider. De luidspreker is alleen
geschikt voor gebruik met een
flexibele geleider of een kabel.
8Ω
8Ω
8Ω
8Ω
Luidsprekerinstellingen
70 V
3 W 6 W 12 W 25 W*
8 Ω
6 W 12 W 25 W NC**
100 V
** NC: No Connection (geen aansluiting;
nietgebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier met
plattekop.
8
Ω
3
W
6
W
6
W
1
2
W
1
2
W
2
5
W
2
5
W
N
C
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften verplicht
luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid.
Degekozen locatie, montagewijze en gebruikte montagemiddelen moeten
voldoen aan de geldende bouwvoorschriften en -verordeningen.
Er kan een veiligheidskabel aan de luidspreker worden bevestigd met
behulp van de schroefdraad op de achterkant van de behuizing.
De opening is geschikt voor een M6-schroef (niet meegeleverd) met
eenlengte van 12 millimeter.
