Norsk • 47Monteringsveiledning • DesignMax DM3SE
PRO.BOSE.COM

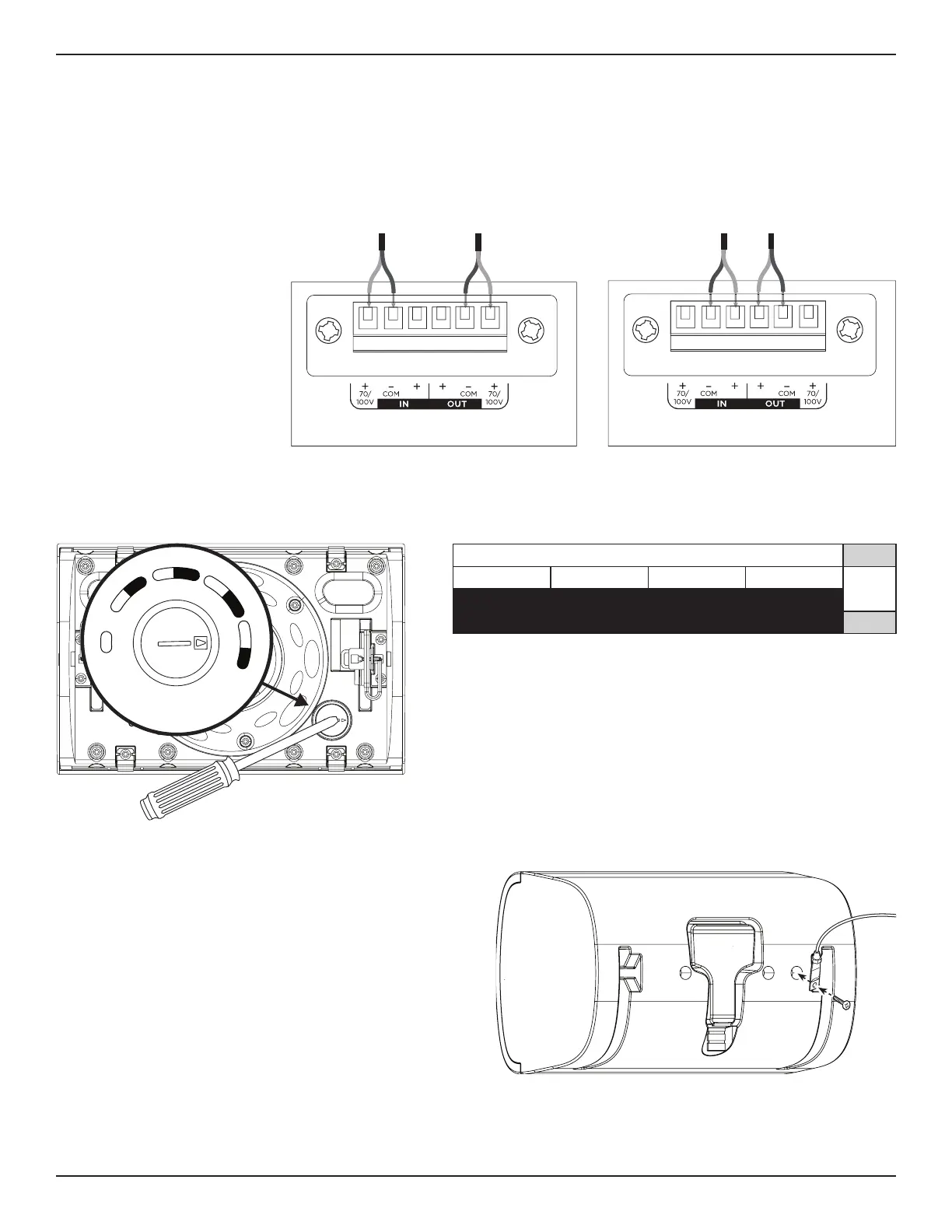

Konfigurering
Kable høyttaleren
Kabeldiameter
DesignMax DM3SE-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm
2
) til 14AWG (2,1mm
2
).
Koblingsdiagrammer
Eksponer seks millimeter av ledningen for å feste til terminalene.
70/100V 8Ω
Merk: Høyttaleren er ikke
sertifisert for bruk med et
stivtrør. Høyttaleren passer
kunmed et fleksibelt rør-
ellerenledningskobling.
8Ω
8Ω
8Ω
8Ω
Høyttalerinnstillinger
70V
3W 6W 12W 25W*
8Ω
6W 12W 25W NC**
100V
** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
8
Ω
3
W
6
W
6
W
1
2
W
1
2
W
2
5
W
2
5
W
N
C
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at du sikrer høyttalerne
ytterligere ved hjelp av en sekundær sikringsmetode. Velg
monteringssted, -metode- og -utstyr som samsvarer med
lokalebyggeforskrifter og bestemmelser.
En sikkerhetskabel kan festes til høyttaleren ved å bruke
låsgjengen bak på høyttaleren.
Låsgjengen kan brukes med en M6-skrue (ikke inkludert) meden
dybde på 12millimeter.
