Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM3SE należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm
2
) do 14AWG (2,1mm
2
).

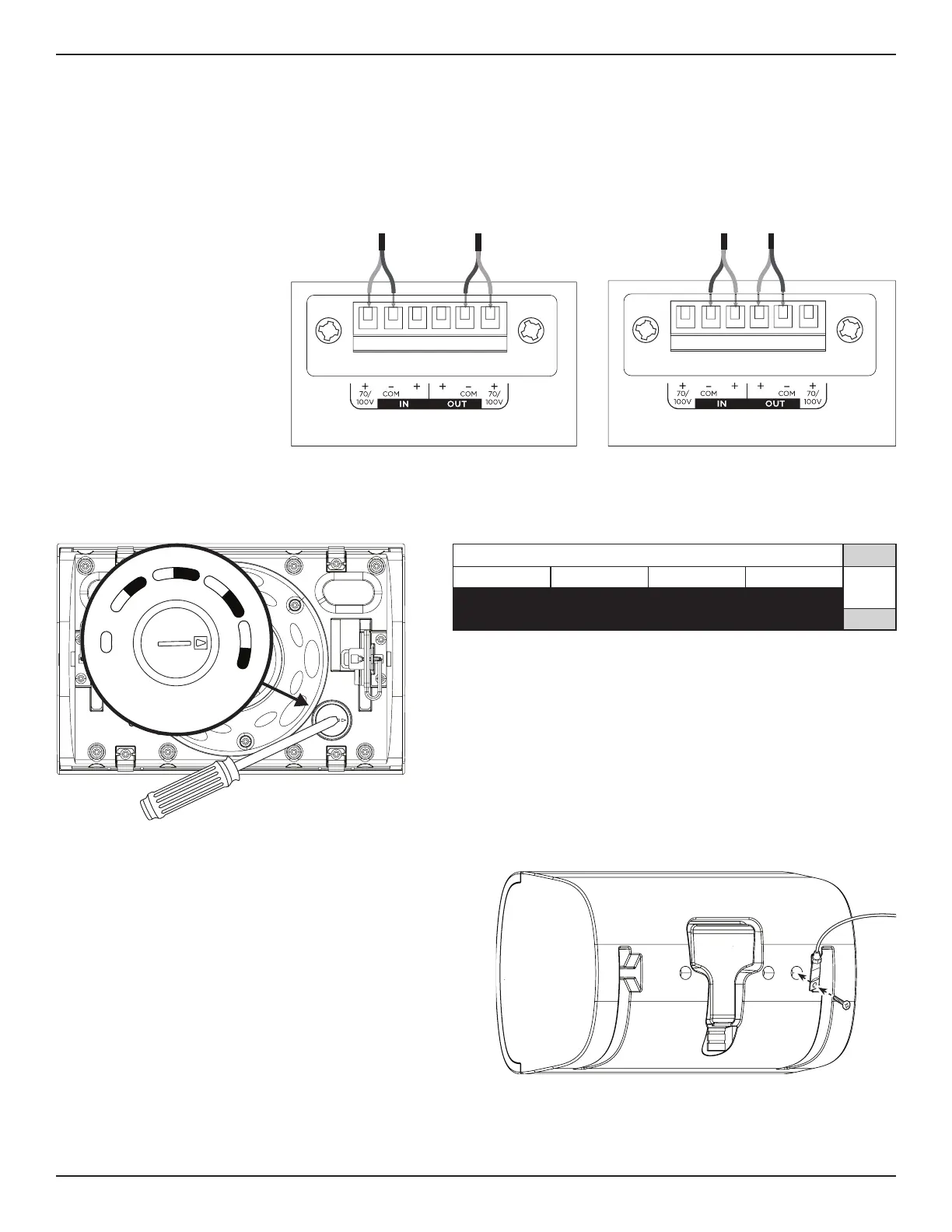

Schematy połączeń
Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
70V / 100V
8 Ω
Uwaga: głośnik nie jest przeznaczony
do użytku ze sztywnym kanałem
kablowym. Głośnik może być
podłączany wyłącznie do elastycznego
kanału kablowego lub okablowania.
8Ω
8Ω
8Ω
8Ω
Ustawienia głośnika
70V
3W 6W 12W 25W*
8 Ω
6W 12W 25W NC**
100V
** NC brak połączenia (nie używać)* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
8
Ω
3
W
6
W
6
W
1
2
W
1
2
W
2
5
W
2
5
W
N
C
Korzystanie zkabla
zabezpieczającego
Niektóre regionalne przepisy budowlane wymagają zastosowania
dodatkowej metody zabezpieczania głośników wcelu zapewnienia
dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu
muszą być zgodne zlokalnymi normami iprzepisami budowlanymi.
Kabel bezpieczeństwa można przymocować do głośnika za pomocą
wkładki gwintowanej znajdującej się ztyłu obudowy.
Wkładka jest przystosowana do wkrętów o rozmiarze M6
(brak w zestawie) o głębokości 12 milimetrów (0,47 cala).
