Instalacja
Montaż głośnika
OSTRZEŻENIE: nieprzestrzeganie poniższych
instrukcji może skutkować nieprawidłowym
zamontowaniem głośnika i jego upadkiem.

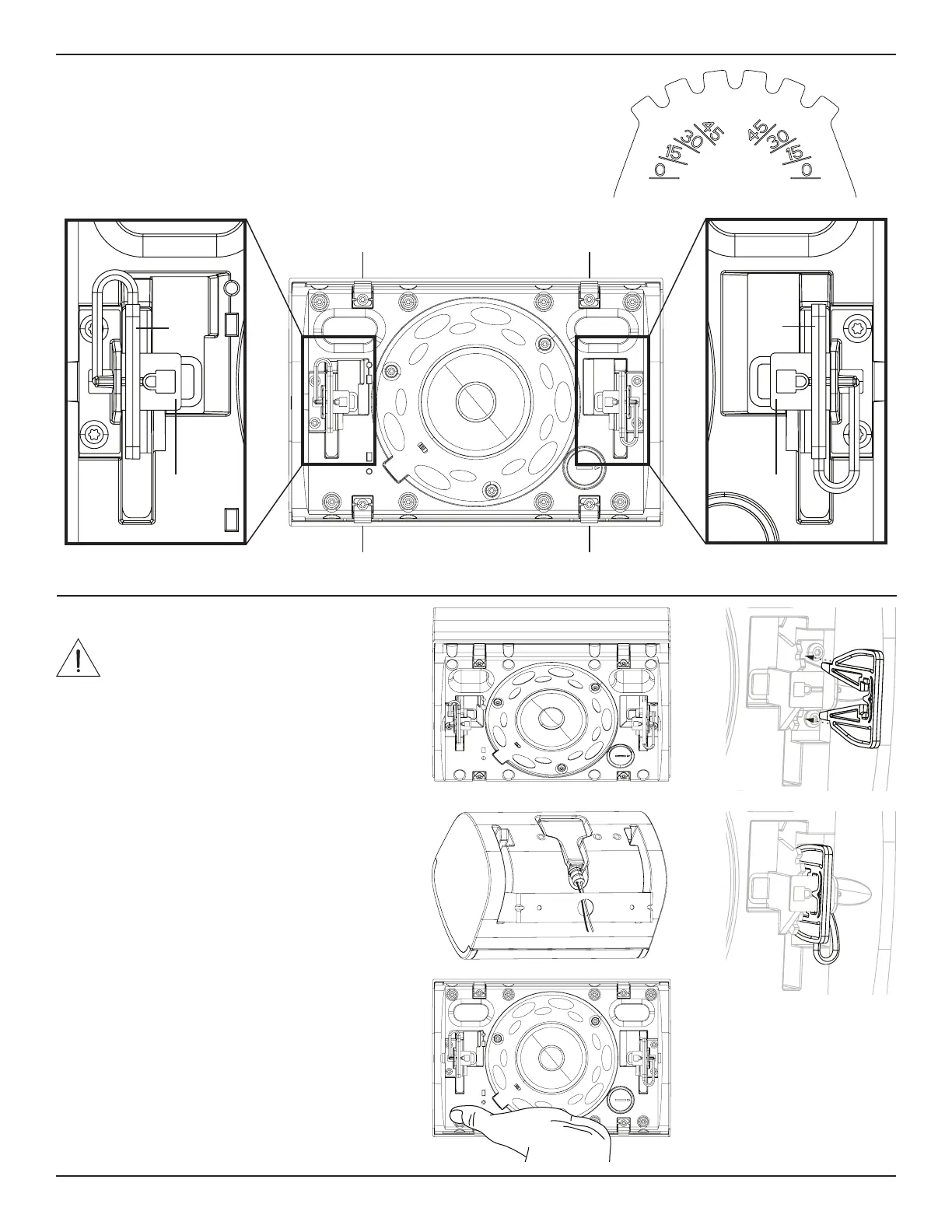

1. Wyjąć widełki blokujące zpłytek blokujących. Uważać, by
nie wyjąć mocowania widełek blokujących z głośnika.
2. Przymocować głośnik do wspornika. Ustawić głośnik pod
kątem 45°, anastępnie zablokować płytki.
3. Podłączyć złącze przewodowe do głośnika.
4. Wprzypadku instalacji zewnętrznych umieścić osłonę
chroniącą przed działaniem warunków atmosferycznych
nad złączem idocisnąć ją do głośnika, by powstało
szczelne połączenie. Więcej informacji znajduje się na
stronie 53, w sekcji Przygotowanie osłony chroniącej
przed działaniem warunków atmosferycznych.
5. Odblokować płytki iustawić głośnik pod żądanym
kątem. Podczas regulacji kąta ustawienia głośnika należy
dopilnować, by głośnik był odpowiednio podparty.
Uwaga: kąt ustawienia głośnika można regulować
wzakresie 0°, 15°, 30° lub 45°.
6. Zablokować płytki.
7. Wcisnąć widełki blokujące do płytek blokujących,
bywidełki zablokowały się wokół płytek.
Ważne informacje dotyczące montażu
q Płytki blokujące we wsporniku: służą do blokowania ustawienia kąta nachylenia głośnika.
w Płytki zwalniające w osłonie: służą do mocowania osłony do głośnika.
e Widełki blokujące: służą do mocowania głośnika do wspornika montażowego.
r Oznaczenia kątów (na wsporniku): określić żądane położenie kątów.
