Bose DesignMax DM3SE - Page 67

繁體中文 • 67 安裝指南 • DesignMax DM3SE
PRO.BOSE.COM
設定

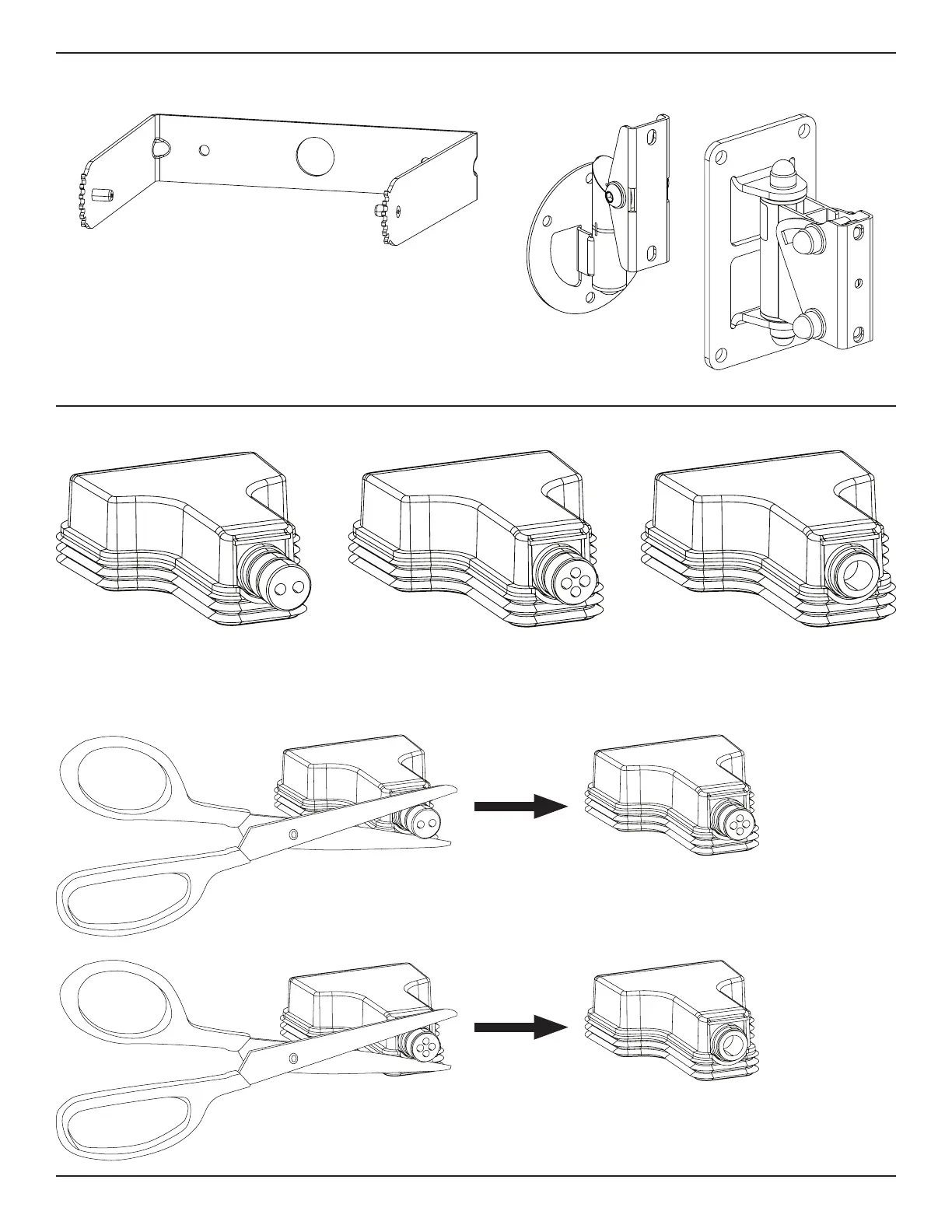

安裝選項
安裝選項與配件
q
安裝支架 (隨附)
w
DMSBRKT 左右及傾角支架 (選配，室內專用)
e
MBPWR-50 左右及傾角支架 (選配，戶外適用)
q w e
防風雨輸入端子外蓋安裝前處理
防風雨輸入端子外蓋設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。
備註：純室內安裝時，無需使用輸入端子外蓋。
單輸入 輸入和輸出 開放式
備註：若使用開放式橡膠導管配置，則安裝人員須負責將導管密封，
以防止水進入 Euroblock 連接端子。
備註：若揚聲器安裝時將橡膠導管朝上，則安裝人員須負責將導管密封，
以防止水進入 Euroblock 連接端子。
