日本語
• 75
設置ガイド
•DesignMax DM3SE
PRO.BOSE.COM
セットアップ
スピーカーの配線
ケーブルゲージ
DesignMax DM3SE loudspeakerで使用できるケーブル径は、18 AWG（0.8 mm
2
）～14 AWG（2.1 mm
2
）のみです。

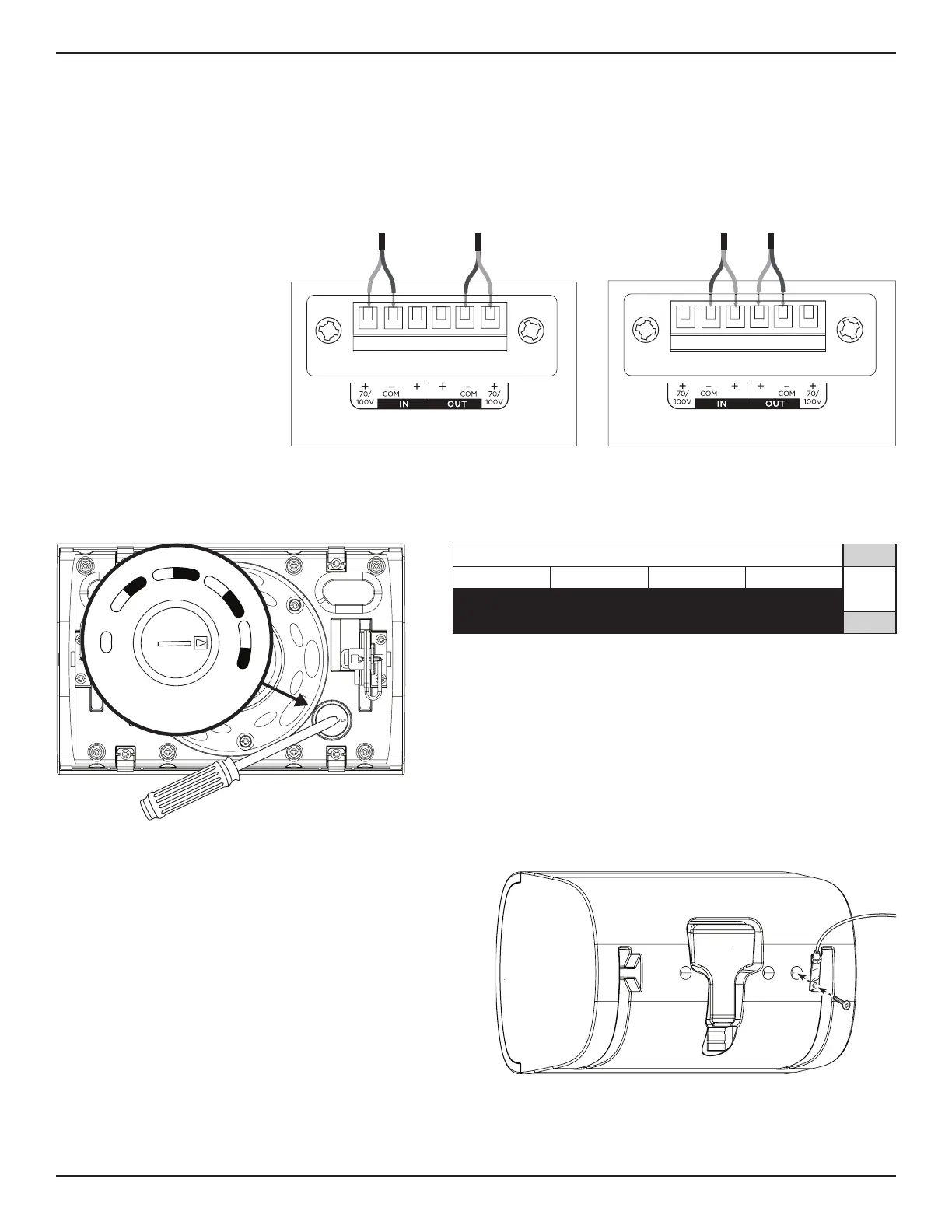

接続図
裸線を長さ6 mm（¼インチ）露出して端子に接続します。
70V/100V 8 Ω
注
:
本スピーカーは、固定導管の使用に
は対応しておらず、フレキシブル導管ま
たはケーブル接続のみに適しています。
8Ω
8Ω
8Ω
8Ω
スピーカーの設定
70V
3W 6W 12W 25W*
8 Ω
6W 12W 25W NC**
100V
**NC: 未接続（使用しない）*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
8
Ω
3
W
6
W
6
W
1
2
W
1
2
W
2
5
W
2
5
W
N
C
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する
固定に二次的な方法も用いることが法令により義務づけられている場合が
あります。適用される建築基準や規制を満たす設置場所や設置方法、器具
を選択してください。
本スピーカーに安全ケーブルを取り付けるときは、筐体の背面にあるネジ穴
を使用してださい。
ネジ穴はM6 x 12 mmのサイズです（ネジは付属しません）。
