12 • Français DesignMax DM5P • Notice d’installation
BoseProfessional.com

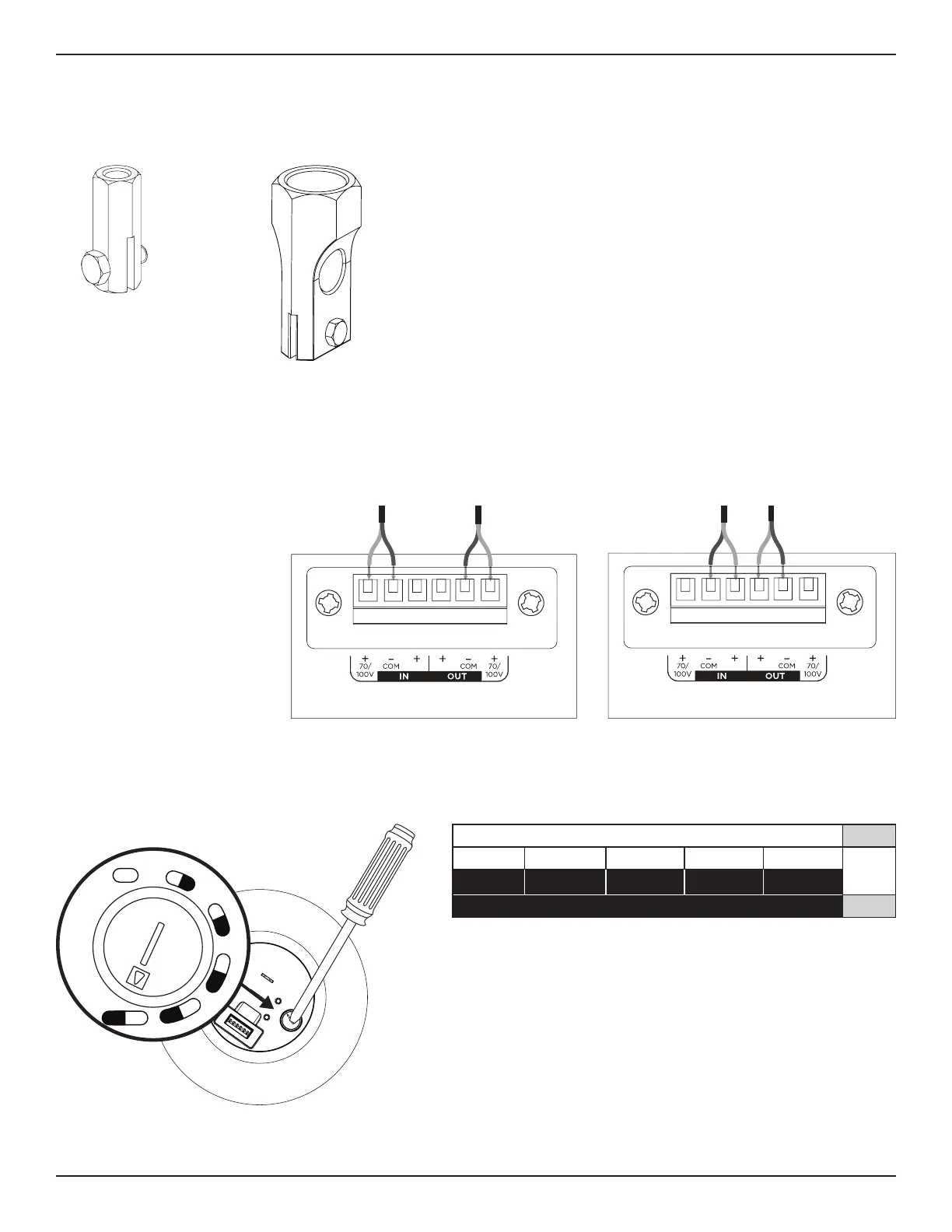

Installation
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte DesignMax DM5P est conçue pour fonctionner avec des câbles de taille 18 (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Réglages de l’enceinte
70V
3W 6W 12W 25W 50W*
8Ώ
6W 12W 25W 50W NC**
100V
** NC: pas de connexion (ne pas utiliser)
* Réglage d’usine par défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
5
0
N C
2
5
5
0
1
2
2
5
6
1
2
3
6
8
Ω
Diagrammes de
connexion
Exposez sixmillimètres (¼po) de fil
dénudé à relier aux bornes.
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Options d’installation et accessoires
q Adaptateur pour tige filetée
w Adaptateur de conduit suspendu
q w
