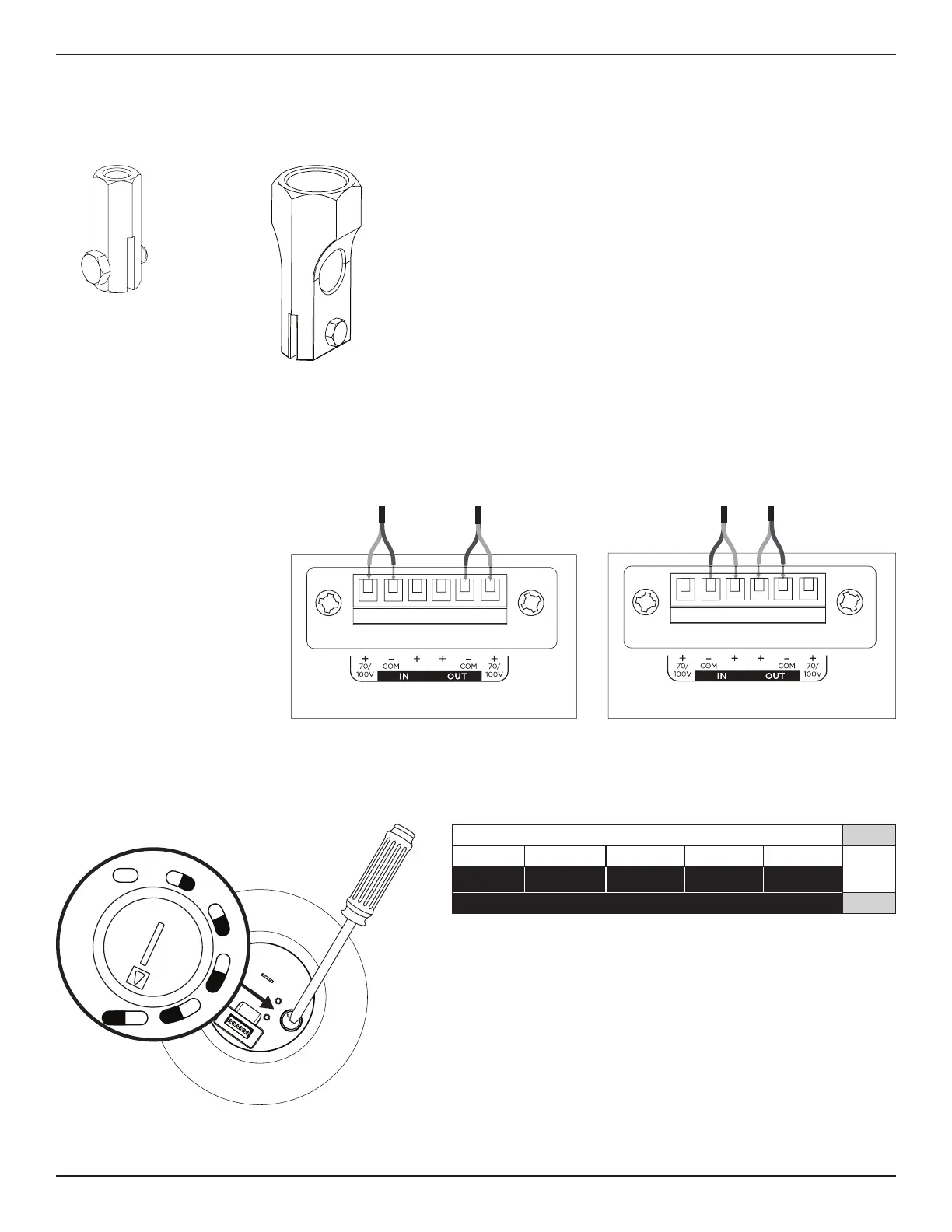

16 • Deutsch DesignMax DM5P • Installationsanleitung
BoseProfessional.com
Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der DesignMaxDM5P Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm
2
) bis 14AWG (2,1mm
2
) entwickelt.
Lautsprechereinstellungen
70V
3W 6W 12W 25W 50W*
8Ώ
6W 12W 25W 50W KA**
100V
** KA: Kein Anschluss (nicht verwenden)
* Werkseinstellung
Einstellen des Leistungsabgries am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen
Schlitzschraubendreher.
5
0
N C
2
5
5
0
1
2
2
5
6
1
2
3
6
8
Ω
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes (6mm)
für den Anschluss an die Anschlüsse ab.
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Installationsoptionen und Montagezubehör
q Gewindestangenadapter
w Kabelschutzrohradapter für die abgehängte Montage
q w
