32 • Polski DesignMax DM5P • Podręcznik instalacji
BoseProfessional.com

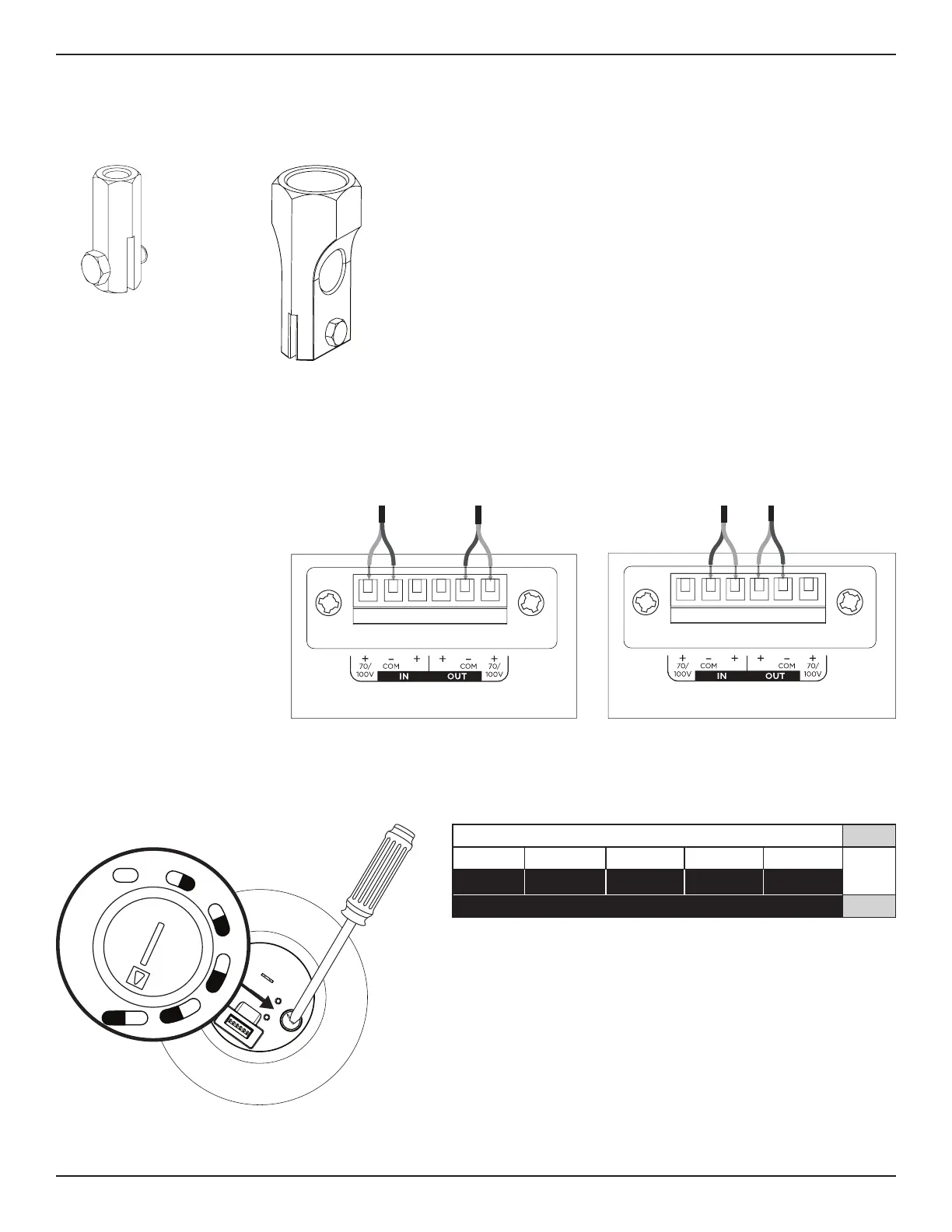

Konfiguracja
Podłączanie okablowania do głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM5P należy stosować wyłącznie przewody orozmiarze od18 AWG (0,8mm
2
) do 14AWG (2,1mm
2
).
Ustawienia głośnika
70V
3W 6W 12W 25W 50W*
8 Ώ
6W 12W 25W 50 W NC**
100 V
** NC: brak połączenia (nie używać)
* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego wkrętaka.
5
0
N C
2
5
5
0
1
2
2
5
6
1
2
3
6
8
Ω
Schematy połączeń
Odsłonić sześć milimetrów (¼cala)
nieizolowanego przewodu, aby
podłączyć go do zacisków.
70/100V 8 Ω
8Ω
8Ω
8Ω
8Ω
Opcje montażu iakcesoria
q Gwintowany adapter w kształcie tulei
w Adapter przepustu kablowego i zwieszaka
q w
