36 • 简体中文 DesignMax DM5P • 安装指南
BoseProfessional.com

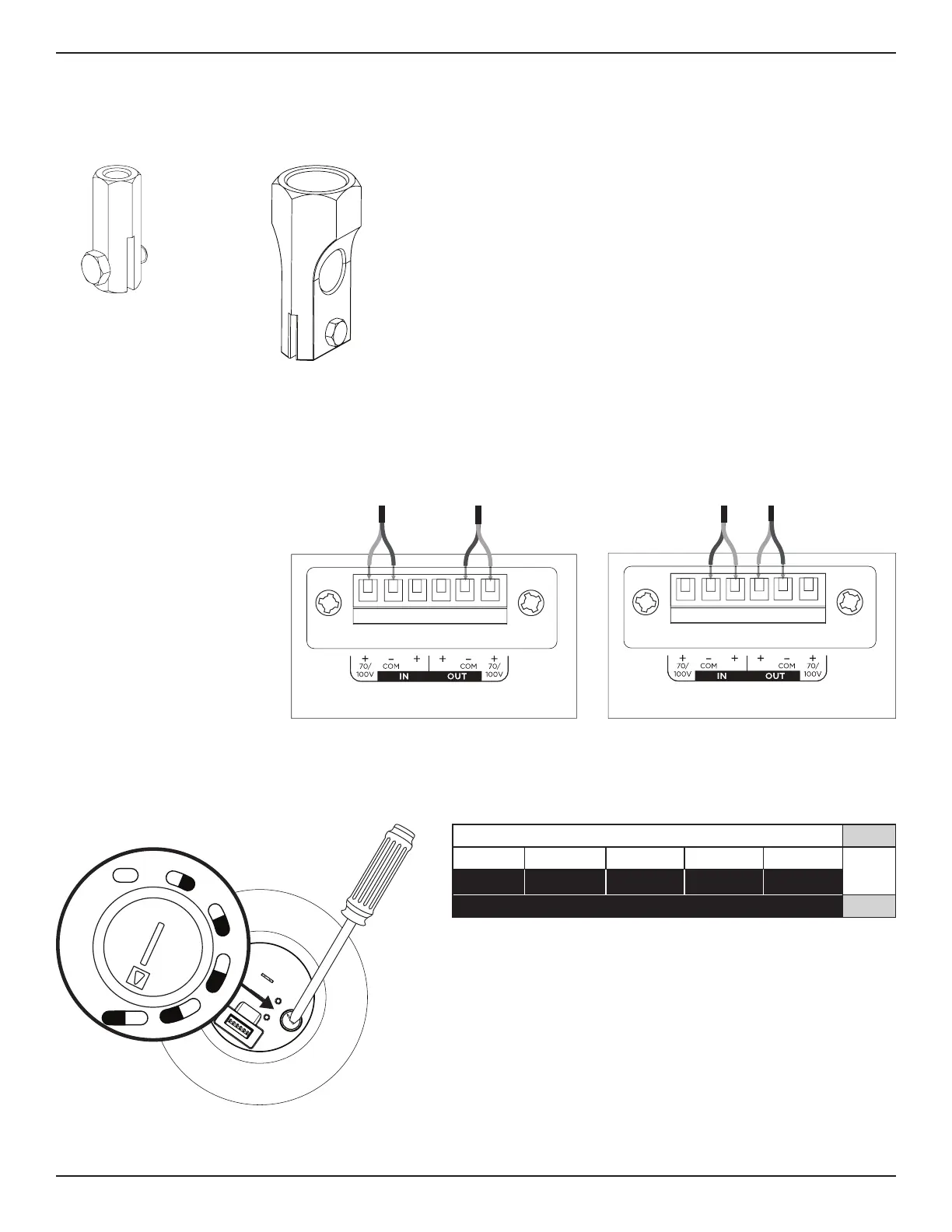

设置
扬声器接线
线规
DesignMax DM5P 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。
扬声器设置
70V
3W 6W 12W 25W 50W*
8Ώ
6W 12W 25W 50W NC**
100V
** NC：无连接（不使用）
* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
5
0
N C
2
5
5
0
1
2
2
5
6
1
2
3
6
8
Ω
接线图
露出六毫米（¼ 英寸）长的裸线以连接
到端子。
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
安装选件和配件
q 螺纹杆适配器
w 吊架导管适配器
q w
