40 • 繁體中文 DesignMax DM5P • 安裝指南
BoseProfessional.com
設定
揚聲器接線
線規
DesignMax DM5P 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
揚聲器設定
70V
3W 6W 12W 25W 50W*
8Ω
6W 12W 25W 50W NC**
100V
** NC：無連線 (請勿使用)
* 原廠預設

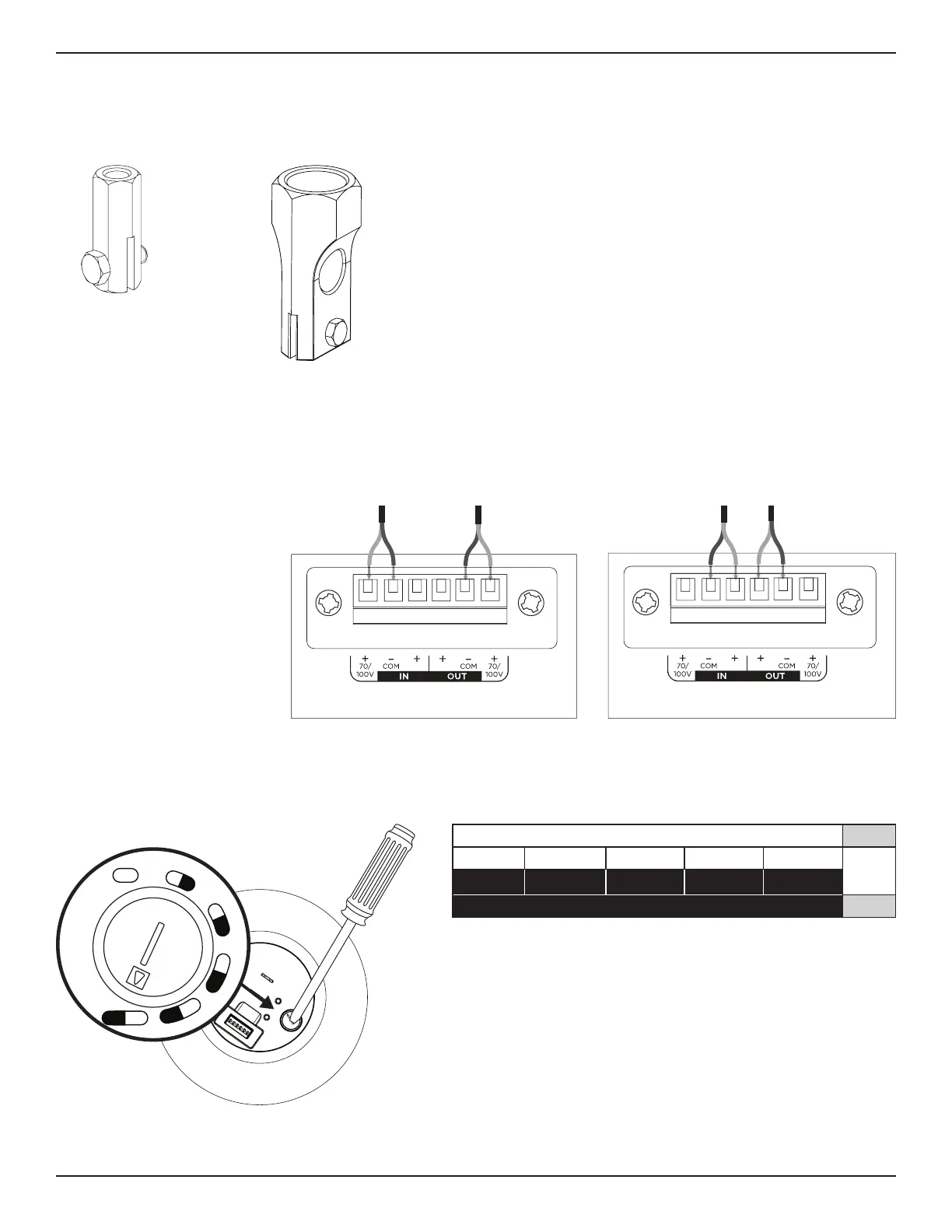

變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
5
0
N C
2
5
5
0
1
2
2
5
6
1
2
3
6
8
Ω
接線圖
露出 6 公釐 (¼ 吋) 的裸線，
以連接至端子。
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
安裝選項與配件
q 螺栓轉接頭
w 吊裝導管接頭
q w
