44 • 日本語 DesignMax DM5P • 設置ガイド
BoseProfessional.com

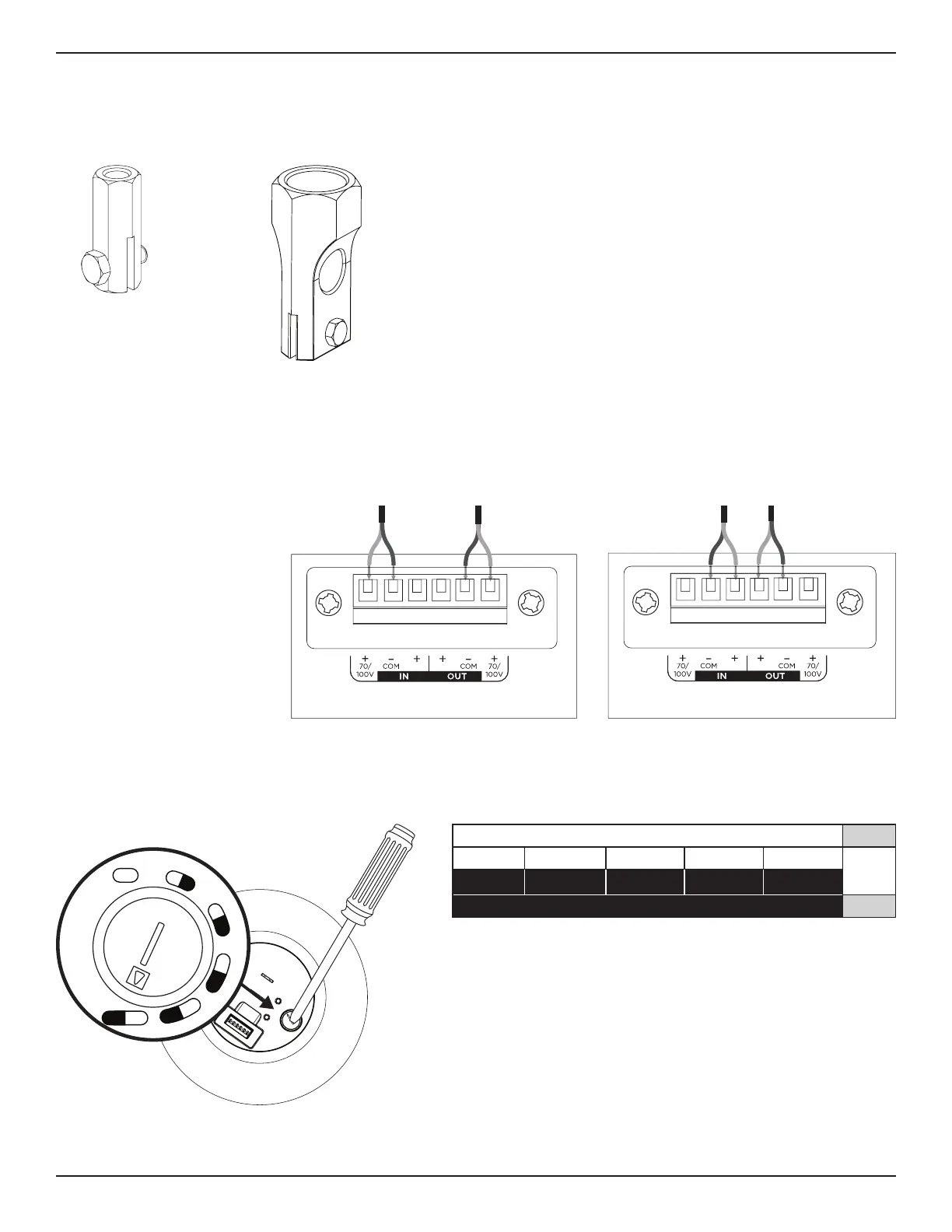

セットアップ
スピーカーの配線
ケーブルゲージ
DesignMax DM5Pで使用できるケーブル径は、18 AWG（0.8 mm
2
）～14 AWG（2.1 mm
2
）のみです。
スピーカーの設定
70V
3W 6W 12W 25W 50W*
8Ω
6W 12W 25W 50W NC**
100V
**NC: 未接続（使用しない）
*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
5
0
N C
2
5
5
0
1
2
2
5
6
1
2
3
6
8
Ω
接続図
裸線を長さ6 mm（¼インチ）露出して端子
に接続します。
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
設置オプションとアクセサリー
q ねじ棒アダプタ
w ペンダントコンジットアダプタ
q w
