22 • Deutsch DesignMax DM8C-SUB • Installationsanleitung
PRO.BOSE.COM

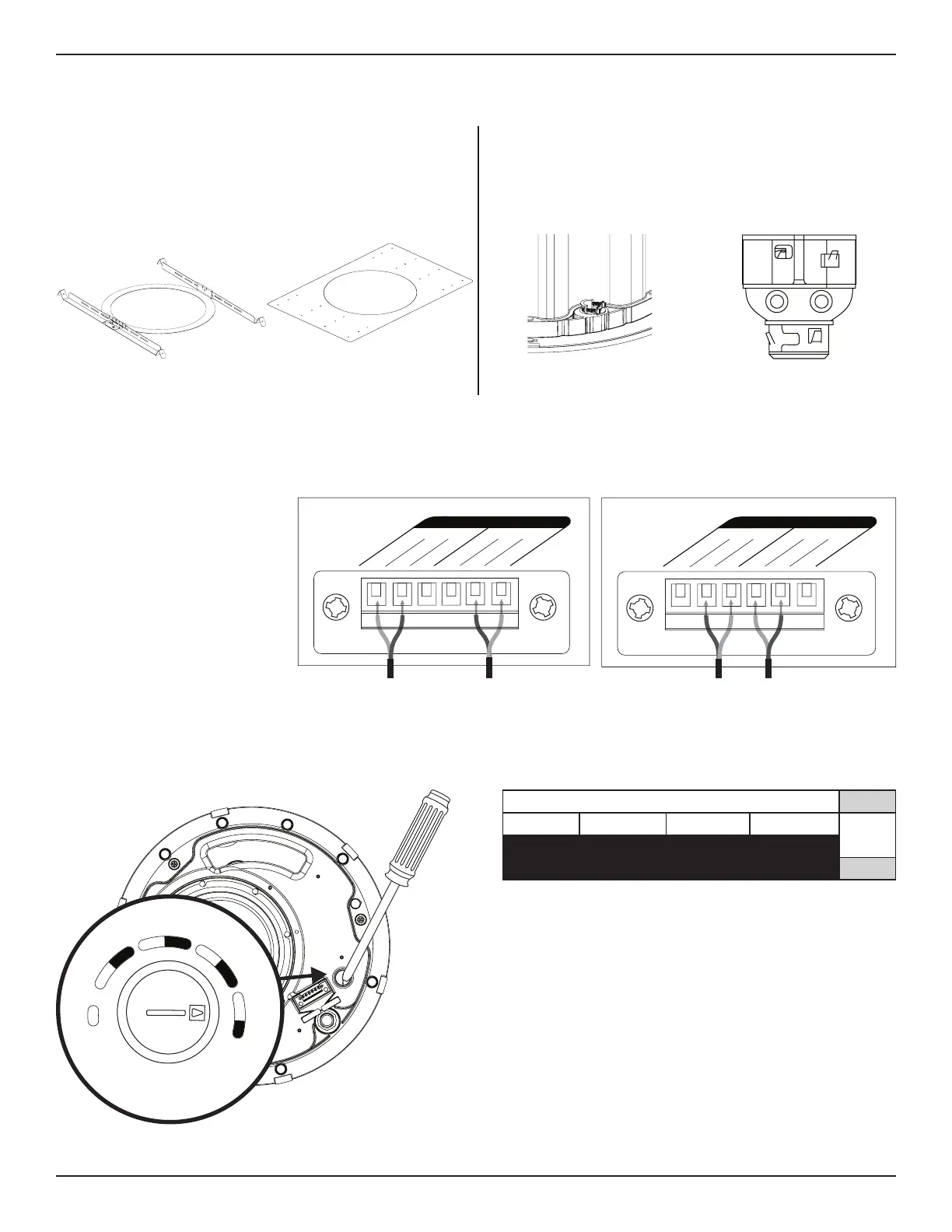

Systemeinrichtung
Installationsoptionen
Installationsoptionen und
Montagezubehör
q Einstellbare Tile Bridge (im Lieferumfang enthalten)
w Rough-in-Pan-Montageplatte (optional erhältlich)
Kabelverschraubung (Zugentlastung)
Bei Verwendung eines Kabelschutzrohres aus Metall ist eine
einzelne ⅜-Zoll-Kabelverschraubung oder ein ⅜-Zoll-Duplex-
Anschluss zu verwenden.
Hinweis: Kabelverschraubungen sind nicht im Lieferumfang
enthalten.
q
w
⅜Zoll-
Einzelanschluss
⅜Zoll Duplex-Anschluss/
Schleife
Verkabeln des Lautsprechers
Kabeldurchmesser
Der DesignMax DM8C-SUB Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8 mm
2
) bis 14 AWG
(2,1 mm
2
) entwickelt.
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes
(6 mm) für den Anschluss an die
Anschlüsse ab.
70V/100V 8Ω
Lautsprechereinstellungen
** KA: Kein Anschluss (nicht
verwenden)
* Werkseinstellung
Einstellen des Leistungsabgries am
Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden
Sie dafür einen Schlitzschraubendreher.
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
70V
20W 40W 80W 150W*
8Ω
40W 80W 150W KA**
100 V
