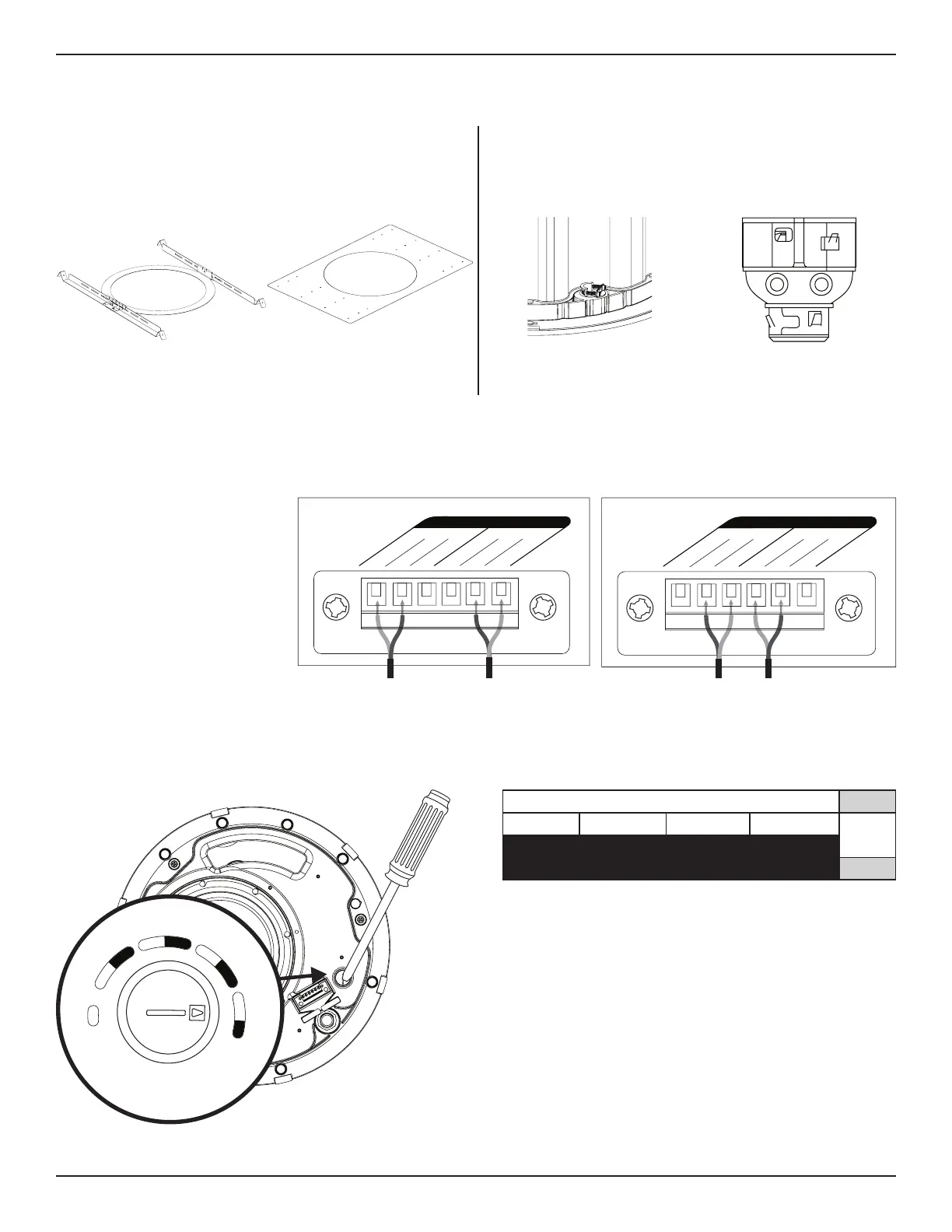

Installatie
Installatieopties
Installatieopties en -accessoires
q Verstelbare tegelbrug (meegeleverd)
w Inbouwplaat (optioneel)
Geleiding
Gebruik de flexibele metalen geleider in combinatie met een
leidinghulpstuk van 9,5 mm of een dubbele (duplex) connector
van 9,5 mm.
Opmerking: Leidinghulpstukken zijn niet meegeleverd.
q
w
9,5 mm enkel in 9,5 mm duplex in/lus
De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM8C-SUB loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Aansluitdiagrammen
Strip zes millimeter van de
kabelisolatie voor bevestiging van
dekale kabel aan de aansluitingen.
70 V/100 V 8 Ω
Luidsprekerinstellingen
** NC: No Connection (geen
aansluiting; niet gebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een
schroevendraaier met platte kop.
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
70 V
20 W 40 W 80 W 150 W*
8 Ω
40 W 80 W 150 W NC**
100 V
