46 • Polski DesignMax DM8C-SUB • Podręcznik instalacji
PRO.BOSE.COM

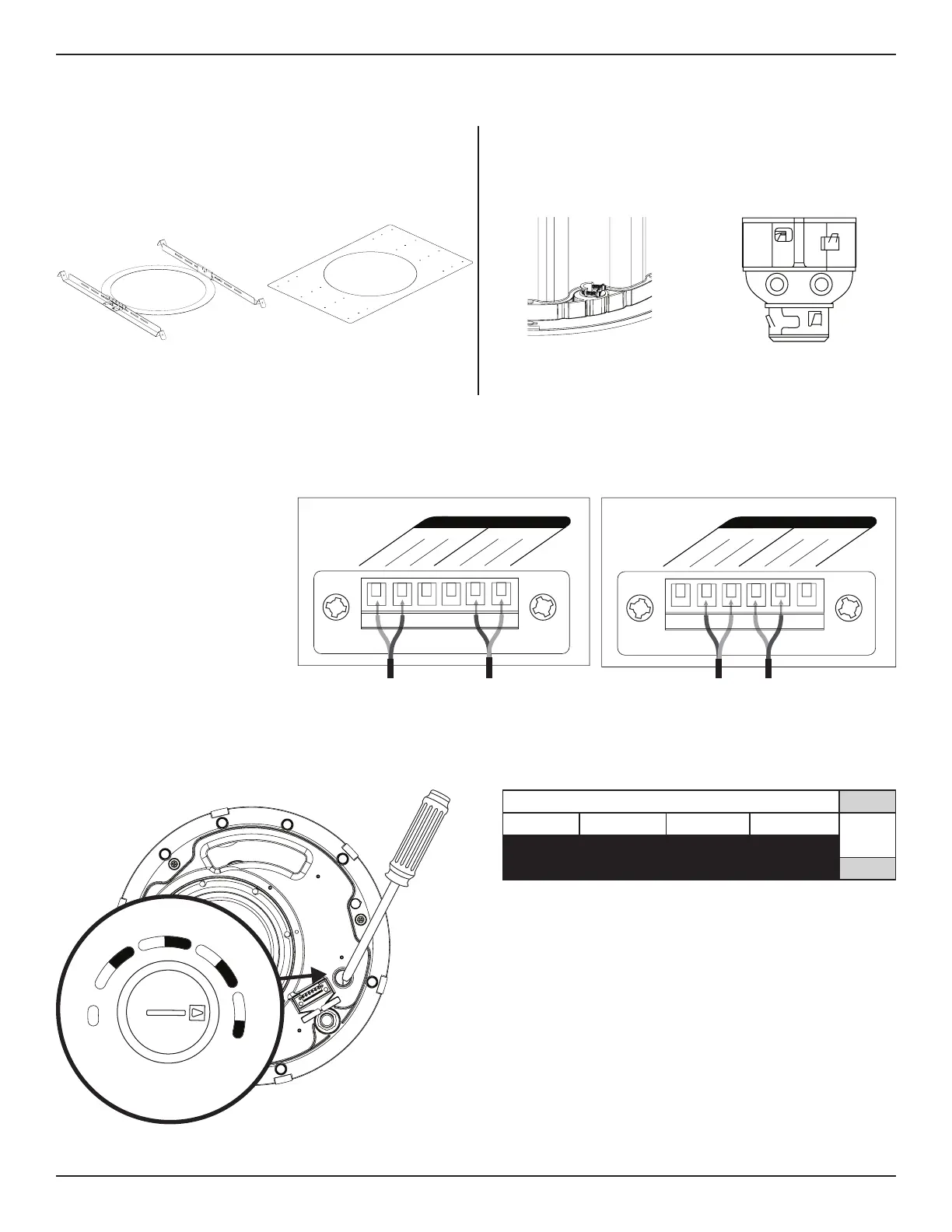

Konfiguracja
Opcje montażu
Opcje montażu iakcesoria
q Regulowany mostek do płytek (w zestawie)
w Podkładka montażowa (opcjonalna)
Przepust kablowy
W przypadku korzystania zelastycznego metalowego kanału
kablowego należy użyć łącznika ⅜ cala lub podwójnego złącza
⅜ cala (dupleksu).
Uwaga: przepusty kablowe nie są dołączone do zestawu.
q
w
⅜ cala, pojedynczy ⅜ cala, podwójne
wejście/pętla
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM8C-SUB należy stosować wyłącznie przewody orozmiarze od18 AWG (0,8 mm
2
) do14 AWG (2,1 mm
2
).
Schematy połączeń
Odsłonić sześć milimetrów (¼ cala)
nieizolowanego przewodu, aby
podłączyć go do zacisków.
70V / 100V 8 Ω
Ustawienia głośnika
** NC brak połączenia (nie używać)* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
70V
20W 40W 80W 150W*
8Ω
40W 80W 150W NC**
100V
