52 • 简体中文 DesignMax DM8C-SUB • 安装指南
PRO.BOSE.COM

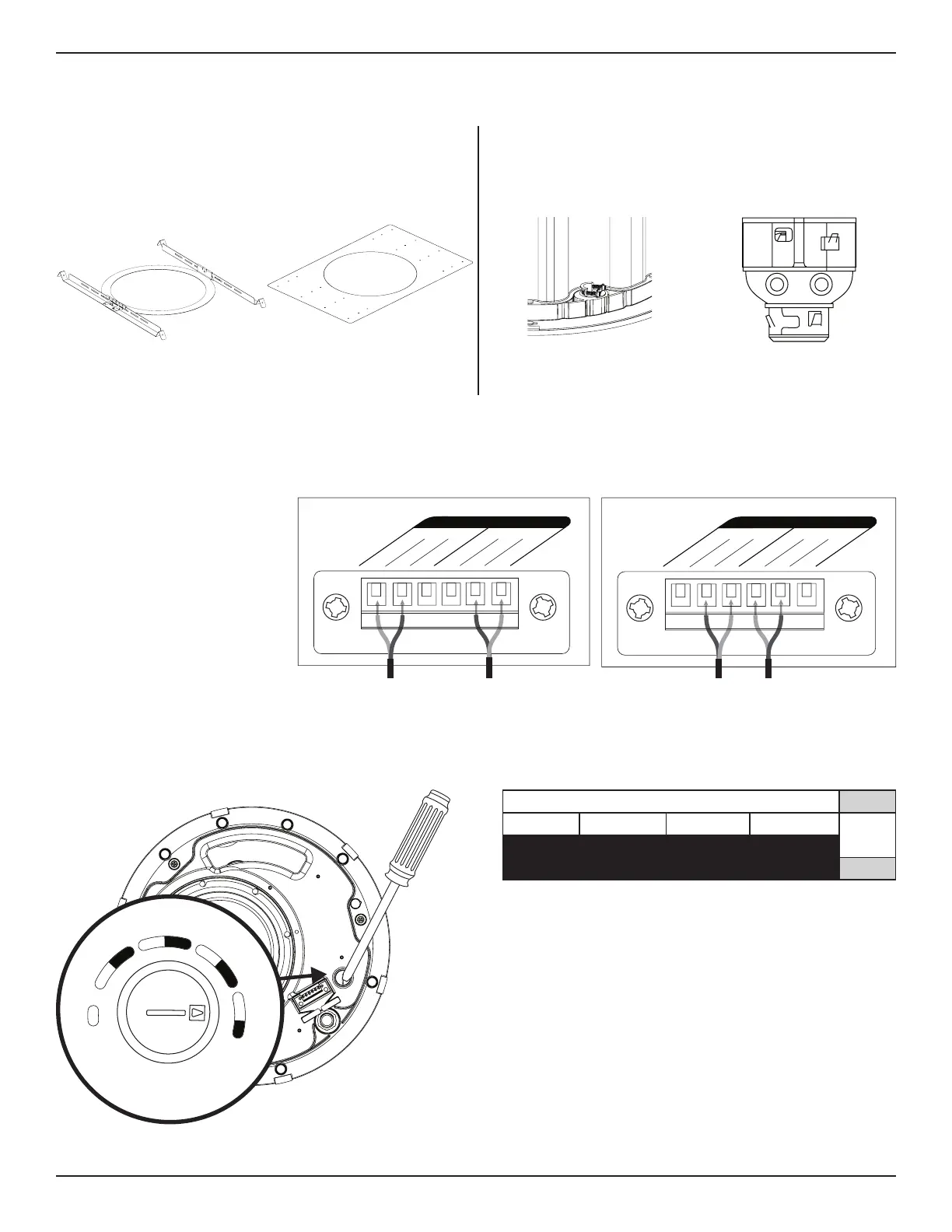

设置
安装选件
安全选件和配件
q 可调节桥板（内含）
w 螺丝孔型桥板（可选）
导管配件
如果使用金属软管，请使用 ⅜ 英寸的单导管配件，或 ⅜ 英寸的双连接件。
注意：不提供导管配件。
q
w
⅜ 英寸单软管 ⅜ 英寸双连接件输入/环出
扬声器接线
线规
DesignMax DM8C-SUB 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。
接线图
露出六毫米（¼ 英寸）长的裸线以连接
到端子。
70V/100V 8Ω
扬声器设置
** NC：无连接（不使用）* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
COM
8Ω
70
/
100V
COM
8Ω
70
/
100V
OUTIN
+-++-+
70V
20W 40W 80W 150W*
8Ω
40W 80W 150W NC**
100V
