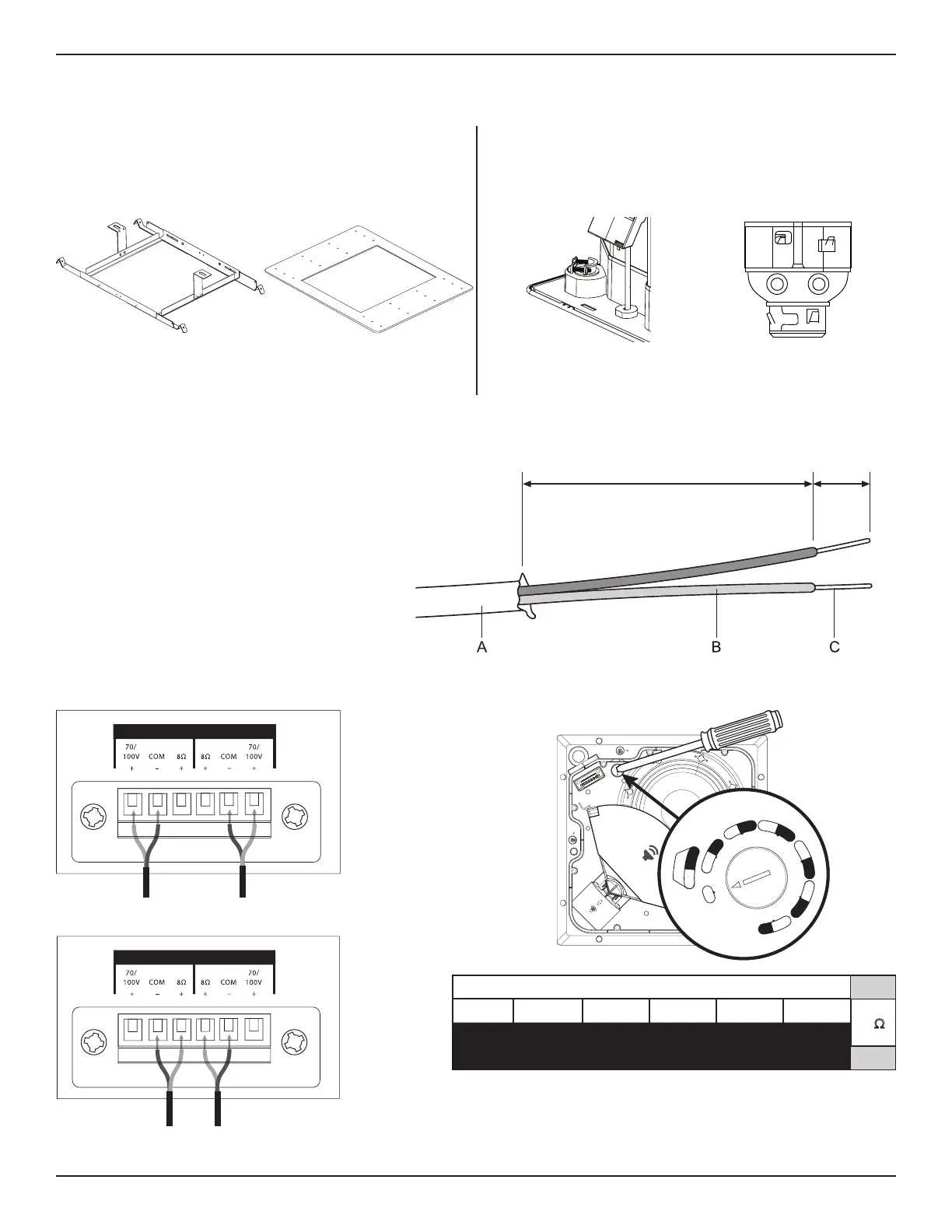

Installation
Options d’installation
Options d’installation et accessoires
q Plaque de renfort réglable pour plafond à dalles (inclus)
w Plaque de montage en faux-plafond (en option)
Raccord de conduit
Si vous utilisez un conduit en métal flexible, associez-le à
un raccord de conduit ⅜ pouce ou à un connecteur double
(duplex) ⅜ pouce.
Remarque: Les raccords de conduit ne sont pas fournis.
q
w
Entrée simple
⅜ pouces
Entrée duplex/
boucle ⅜ pouces
Câblage de l’enceinte
Avec des bornes à entrée directe
Épaisseur du câble pour relier l’enceinte aux
bornes: utilisez un câble de taille 18 (0,8mm
2
) à
14AWG (2,5mm
2
) uniquement.
Préparation du câble
Réduisez la gaine extérieure (A) et une
partiede l’isolement des fils (B) pour exposer
susamment de fils dénudés (C) pour les relier
aux bornes.
69.9 mm
2.75 in
6.4 mm
0.25 in
Réglages de l’enceinteDiagrammes de connexion
70V/100V
8
IN OUT
IN OUT
AUDIENCE
REMOVE AFTER PRODUCT INSTALLATION
WALL
ENCE
N
ION
DIEN
1
0
W
2
0
W
5
W
1
0
W
8
0
W
N
C
8
Ω
2
.
5
W
5
W
4
0
W
8
0
W
2
0
W
4
0
W
7
0
W
1
0
0
W
I
N
P
U
T
70V
2,5W* 5W* 10W* 20W* 40W* 80W*
8
5W* 10W* 20W* 40W* 80W* NC**
100V
** NC: Pas de connexion (ne pas utiliser)
* Réglage d’usine par
défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
