Français • 21Guide d’installation • EdgeMax EM90/EM180
PRO.BOSE.COM

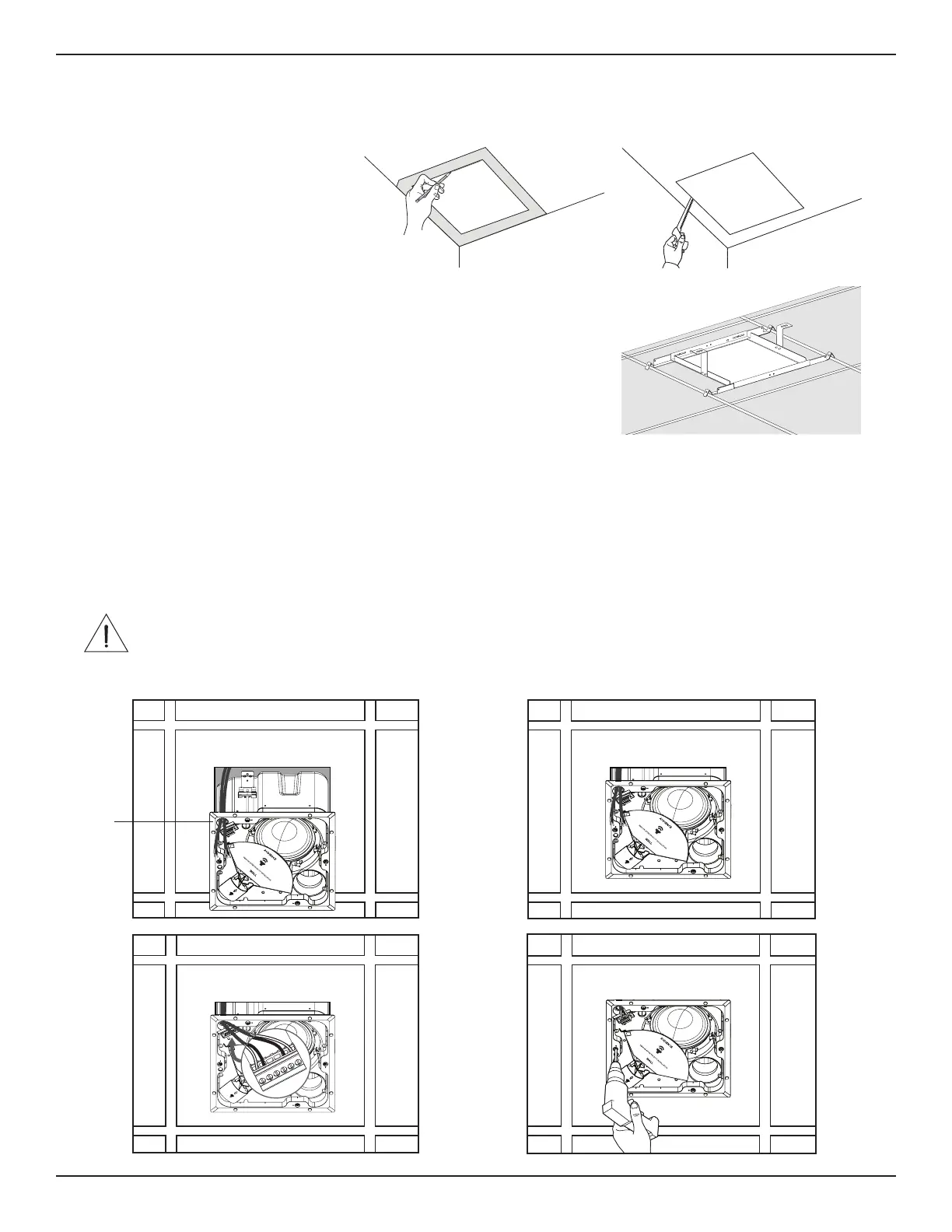

Installation
Découpe du plafond
1. Utilisez le gabarit pour tracer
uneouverture sur le plafond.
2. Découpez une ouverture dans
leplafond.
q w
Préparation du plafond dur (construction existante)
Installation de la plaque de renfort pour plafond à dalles
1. Insérez la plaque de renfort de sortie dans la découpe, puis mettez enplace
la plaque de renfort dans l’ossature du plafond ou la fourrure. Sinécessaire,
ajustez la plaque de renfort de sorte que les bras reposent sur l’ossature du
plafond ou la fourrure.
q
Montage de l’enceinte
1. Faites passer le câble audio par l’ouverture de passage (situé près du terminal de câblage).
2. Insérez l’enceinte dans l’ouverture et à l’intérieur de la plaque de renfort. Vérifiez que les fixations de l’enceinte
sontengagées dans la plaque de renfort avant de relâcher votre prise sur l’enceinte.
3. Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l’enceinte. Consultez
lasection Câblage de l’enceinte à la page18 pour plus d’informations sur le câblage.
4. Serrez les vis des bras de fixation pour fixer l’enceinte. Si vous utilisez une visseuse électrique, réglez-la sur un
couplefaible.
AVERTISSEMENT: Un serrage excessif des vis peut endommager les points de fixation ou le plafond,
cequipourrait créer un risque de chute.
5. Retirez le protecteur de radiateur sonique.
q
e
w
r
Trou de
passage
du câble
