28 • Deutsch
EdgeMax EM90/EM180 • Installationsanleitung
PRO.BOSE.COM
Installation

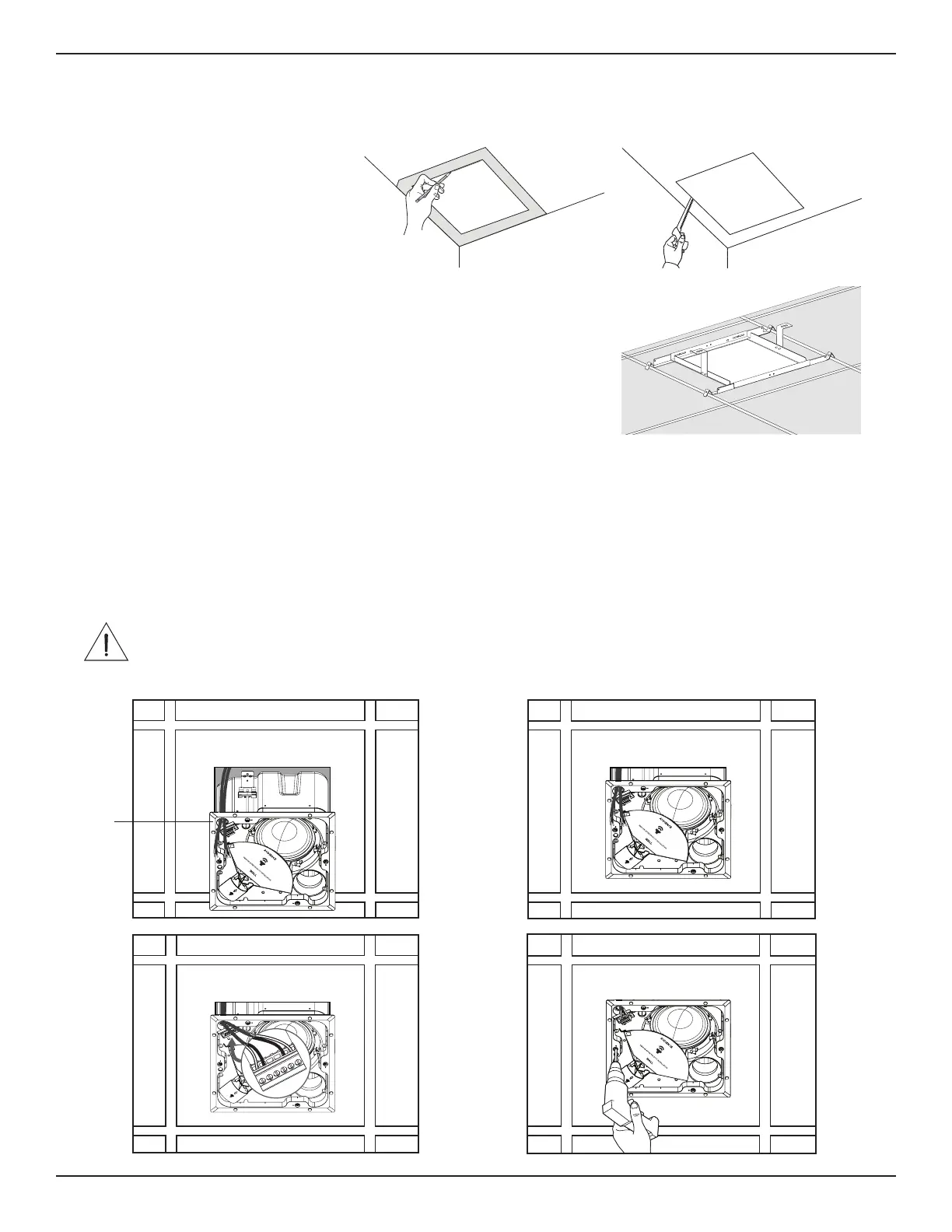

Zuschneiden der Deckenplatte
1. Verwenden Sie die Vorlage, um
die Aussparung auf der Platte
aufzuzeichnen.
2. Schneiden Sie die Önung in die Platte.
q w
Vorbereitung von durchgängig festen Decken (bestehende Konstruktion)
Installieren der Tile Bridge
1. Setzen Sie die montierte Tile Bridge durch die Aussparung ein und setzen
Sie sie in die Unterdeckenkonstruktion oder Lattung ein. Passen Sie gege-
benenfalls die Länge der Tile Bridge-Schienen an, um ein Aufliegen auf
derUnterdeckenkonstruktion oder Lattung zu gewährleisten.
q
Befestigung des Lautsprechers
1. Führen Sie das Audiokabel durch die Kabelaussparung (neben dem Kabelanschluss) durch.
2. Führen Sie den Lautsprecher in die Tile Bridge ein. Stellen Sie sicher, dass die Verankerungen an der Tile Bridge einrasten,
bevor Sie den Lautsprecher loslassen.
3. Entfernen Sie den Anschlussstecker, verkabeln Sie ihn und setzen Sie ihn wieder in den Lautsprecher ein. Weitere
Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite25.
4. Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren. Wenn Sie einen Akkuschrauber verwenden, stellen
Sie eine niedrige Drehmomentstufe ein.
WICHTIGER HINWEIS: Ein übermäßiges Anziehen der Schrauben kann die Stabilität des Verankerungspunkts oderder
Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.
5. Nehmen Sie die Phase Guide Abschirmung ab.
q
e
w
r
Kabelaus-
sparung
