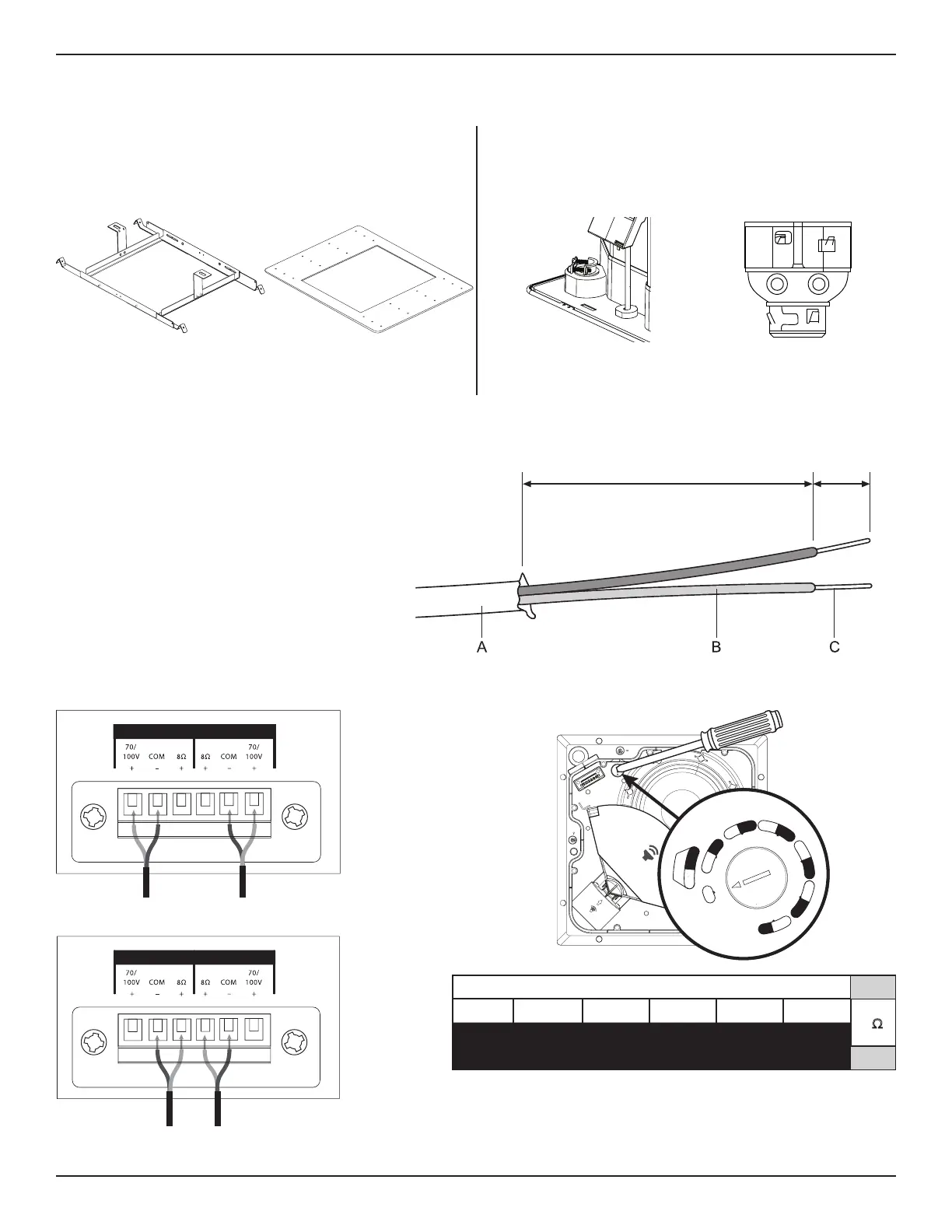

Configurazione
Opzioni di installazione
Opzioni ed accessori di installazione
q Tile bridge regolabile (incluso)
w Rough-in pan (opzionale)
Raccordo del tubo protettivo
Se si utilizza un tubo protettivo metallico flessibile,
usarlocon un raccordo da 9,5 mm o un connettore
doppio(duplex) da 9,5 mm.
Nota: raccordi del tubo protettivo non in dotazione.
q
w
Ingresso singolo
da9,5 mm.
Ingresso duplex/ad anello
da 9,5 mm.
Cablaggio del diusore
Con terminali di ingresso diretto
Requisiti relativi al diametro dei cablaggi
che collegano i diusori ai relativi terminali:
Utilizzare esclusivamente cavi di dimensioni
comprese tra 18 AWG (0,8mm
2
) e 14 AWG
(2,5mm
2
).
Preparazione dei cavi
Tagliare il rivestimento esterno (A) e parte
della guaina di isolamento (B) per scoprire una
porzione suciente di cavo (C) da collegare
aiterminali.
69.9 mm
2.75 in
6.4 mm
0.25 in
Impostazioni diusoreSchemi di collegamento
70V/100V
8
IN OUT
IN OUT
AUDIENCE
REMOVE AFTER PRODUCT INSTALLATION
WALL
ENCE
N
ION
DIEN
1
0
W
2
0
W
5
W
1
0
W
8
0
W
N
C
8
Ω
2
.
5
W
5
W
4
0
W
8
0
W
2
0
W
4
0
W
7
0
W
1
0
0
W
I
N
P
U
T
70 V
2,5 W* 5 W 10 W 20 W 40 W 80 W
8
5 W* 10 W 20 W 40 W 80 W NC**
100 V
** NC: nessuna connessione (non utilizzare)
* Impostazioni di fabbrica
Impostazione terminale a trasformatore
Impostare il terminale ruotandolo tramite un cacciavite
a testa piatta.
