Italiano • 35Guida all'installazione • EdgeMax EM90/EM180
PRO.BOSE.COM
Installazione

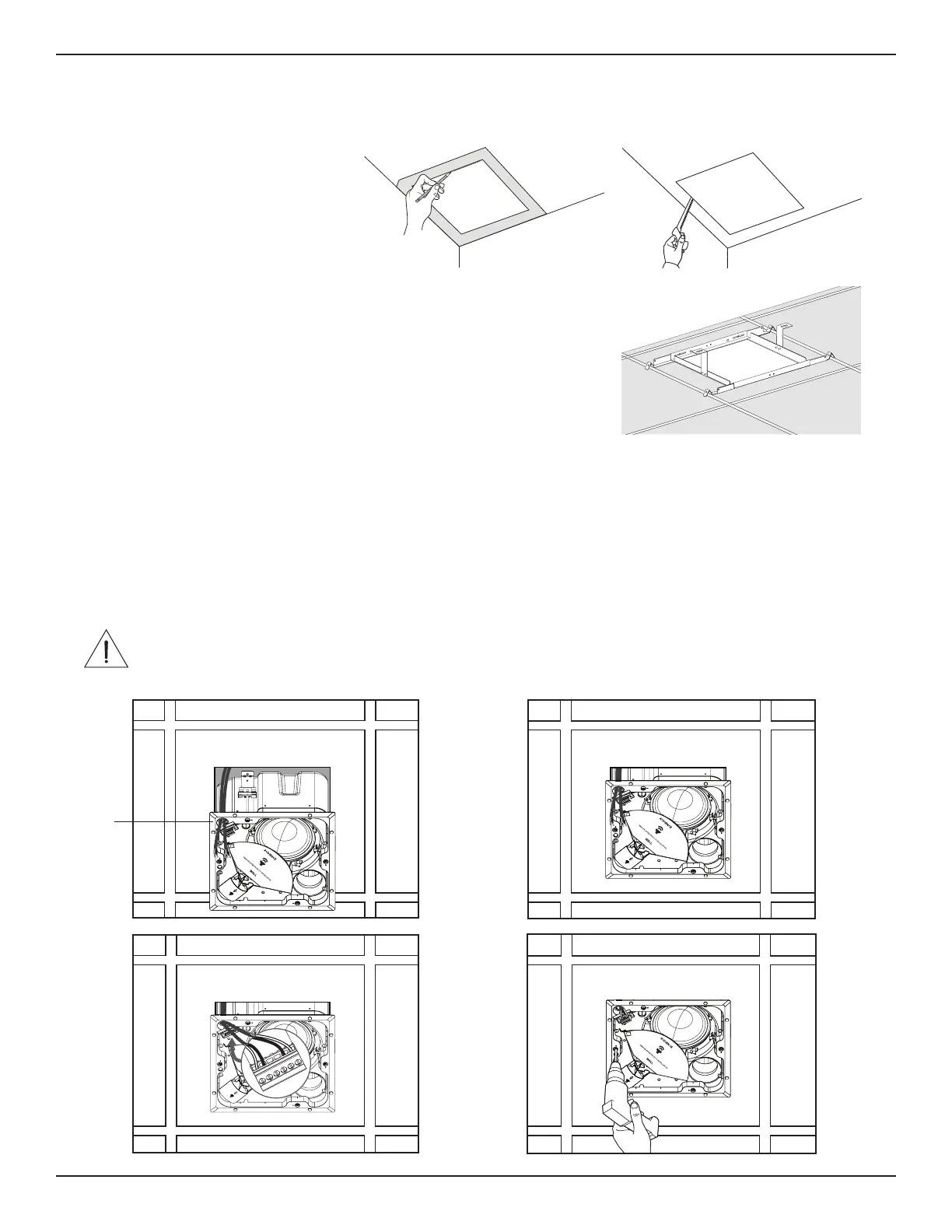

Taglio del sotto
1. Utilizzare la dima per tracciare unforo
sul sotto.
2. Tagliare un foro nel sotto.
q w
Preparazione del sotto in materiale rigido (struttura esistente)
Installazione del tile bridge
1. Inserire il tile bridge assemblato attraverso il foro e posizionarlo
trasversalmente rispetto alla griglia o al rivestimento del sotto.
Senecessario, regolare le barre del tile bridge in modo che poggino
sullagriglia o sul rivestimento del sotto.
q
Montaggio del diusore
1. Far passare il cavo audio attraverso l'apposita apertura (accanto al terminale di cablaggio).
2. Far passare il diusore attraverso il foro ed inserirlo nel tile bridge. Verificare che gli ancoraggi siano innestati sul tile
bridge prima di allentare la presa sul diusore.
3. Rimuovere il connettore, cablarlo e reinserirlo nel diusore. Per informazioni sul cablaggio, vedere Cablaggio del
diusore a pag.32.
4. Serrare le viti del braccio di ancoraggio per fissare il diusore. Se si utilizza un avvitatore elettrico, impostare unbasso
valore di coppia.
ATTENZIONE: un serraggio eccessivo delle viti può danneggiare il punto di aggancio dell'elemento
diancoraggio o il sotto, con conseguenti rischi di caduta.
5. Eliminare la protezione PhaseGuide.
q
e
w
r
Apertura
per cavo
