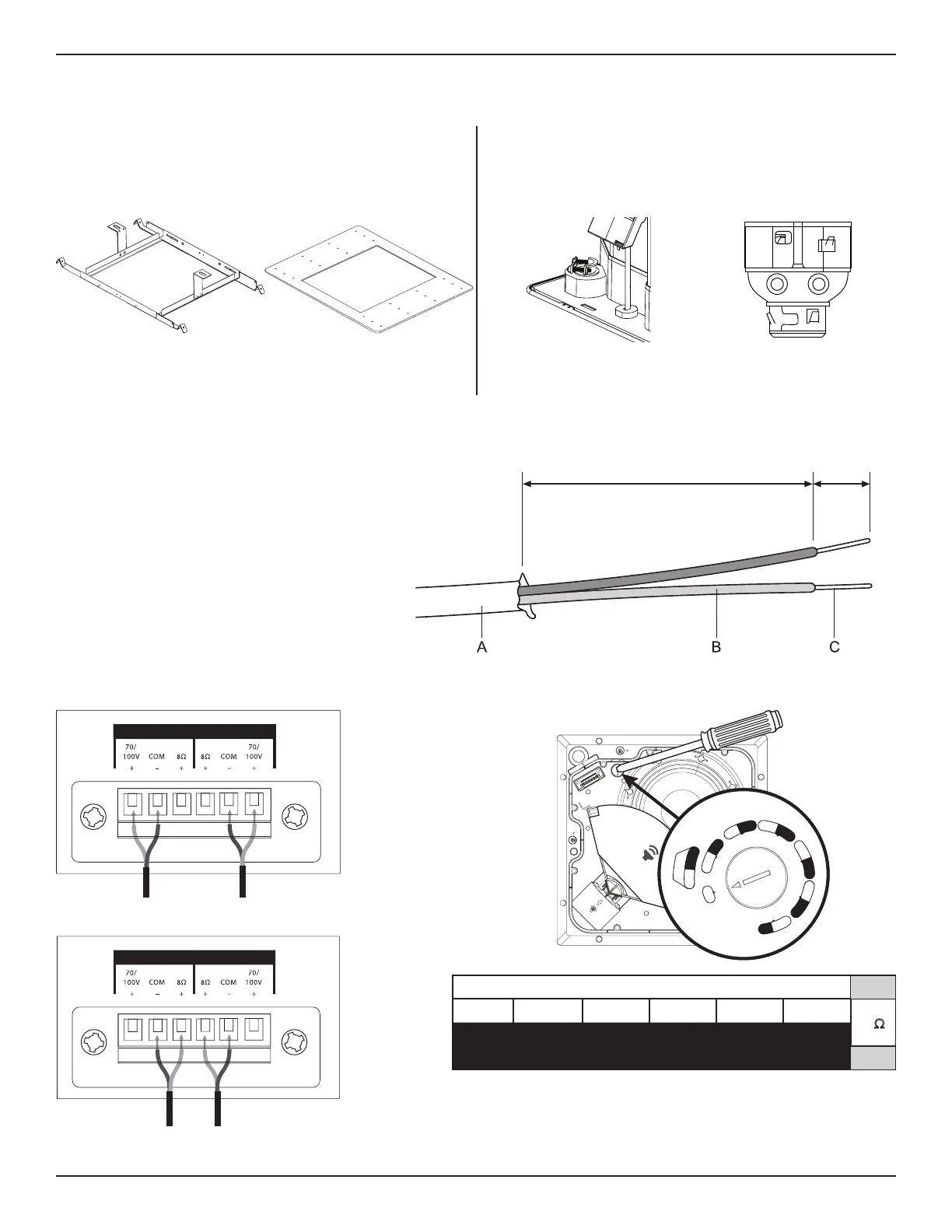

Nederlands • 39Installatiehandleiding • EdgeMax EM90/EM180
PRO.BOSE.COM
Installatie
Installatieopties
Installatieopties en -accessoires
q Verstelbare tegelbrug (meegeleverd)
w Inbouwplaat (optioneel)
Geleiding
Gebruik de flexibele metalen geleider in combinatie met
een leidinghulpstuk van 9,5 mm of een dubbele (duplex)
connector van 9,5 mm.
Opmerking: Leidinghulpstukken zijn niet meegeleverd.
q
w
9,5 mm enkel in 9,5 mm duplex in/lus
De luidspreker bekabelen
Bij gebruik van ingangsconnectors
voor rechtstreekse aansluiting
Vereiste diameter voor bekabeling van
luidsprekerseries naar luidsprekeraansluitingen:
Gebruik uitsluitend bekabeling met een dikte
van 18 AWG (0,8 mm
2
) tot 14 AWG (2,5 mm
2
).
De bekabeling voorbereiden
Haal voldoende van de buitenste beschermlaag
(A) en de kabelisolatie (B) weg om de kale
kabel (C) aan de aansluitingen te bevestigen.
69.9 mm
2.75 in
6.4 mm
0.25 in
LuidsprekerinstellingenAansluitdiagrammen
70 V/100 V
8
IN OUT
IN OUT
AUDIENCE
REMOVE AFTER PRODUCT INSTALLATION
WALL
1
0
W
2
0
W
5
W
1
0
W
8
0
W
N
C
8
Ω
2
.
5
W
5
W
4
0
W
8
0
W
2
0
W
4
0
W
7
0
W
1
0
0
W
I
N
P
U
T
70 V
2,5 W* 5 W 10 W 20 W 40 W 80 W
8
5 W* 10 W 20 W 40 W 80 W NC**
100 V
** NC: No Connection (geen aansluiting;
nietgebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een
schroevendraaier met platte kop.
